Repérage des composants
1 Brûleur atmosphérique
2 Garniture isolante du brûleur
3 Injecteurs gaz
4 Electrode d'allumage
5 Electrode d'ionisation de flamme
6 2° transformateur d'allumage secondaire (Modèle 85)
7 Bloc gaz
8 Raccord gaz "T" (Modèle 85)
9 Tube d'alimentation gaz du 2 brûleur (Modèle 85)
10 Boîtier de contrôle du brûleur
11 Circuit électrique imprimé
12 Filtre antiparasite radio
13 Serre-câble
14 Pressostat différentiel
15 Tube souple du pressostat
16 Thermostat de sécurité
17 Support du thermostat de sécurité
18 Ventilateur extracteur des fumées
19 Diaphragme extracteur des fumées (mod 25-57)
20 Conduit inox extracteur des fumées
21 Condensateurs ventilateurs
22 Condensateur extracteur des fumées (mod 85)
23 Ventilateur centrifuge (EX -C)
24 Panneau de commande à distance
25 Chambre de combustion échangeur
26 Turbulateur des fumées
27 Déflecteur fumées
28 Couvercle échangeur
29 Déflecteur air comburant (mod 50-85)
BOITIER DE CONTROLE
30 Déflecteur air comburant (mod 85)
31 Panneau ant. avec bouche de soufflage
32 Raccordement d'air de soufflage
33 Panneau supérieur
34 Panneau inférieur
35 Panneau côté (Modèles 25- 30- 35- 50-57)
36 Panneau postérieur (EX- C))
37 Gaine air de reprise (EX- C)
38 Raccordement air de reprise
39 Porte
40 Serrure
41 Coude 90° aspiration air
42 Terminal air d'aspiration
43 Terminal aspiration d'air
44 Conduit évacuation des fumées
45 Coude 90° évacuation fumées
46 Manchette de fixage évacuation des fumées
47 Terminal évacuation des fumées
48 Support conduit évacuation des fumées
49 Manchette support conduit d'évacuation des
fumées
50 Ventilateur axiales (EX - A)
51 Grille ventilateur axiale (EX -A)
52 Panneau postérieur (EX-A)
53 Thermostat basse température (EX - A)
54 Condensateur thermostat basse température (EX-A)
2. DISPOSITIFS DE CONTROLE ET
DE SECURITE

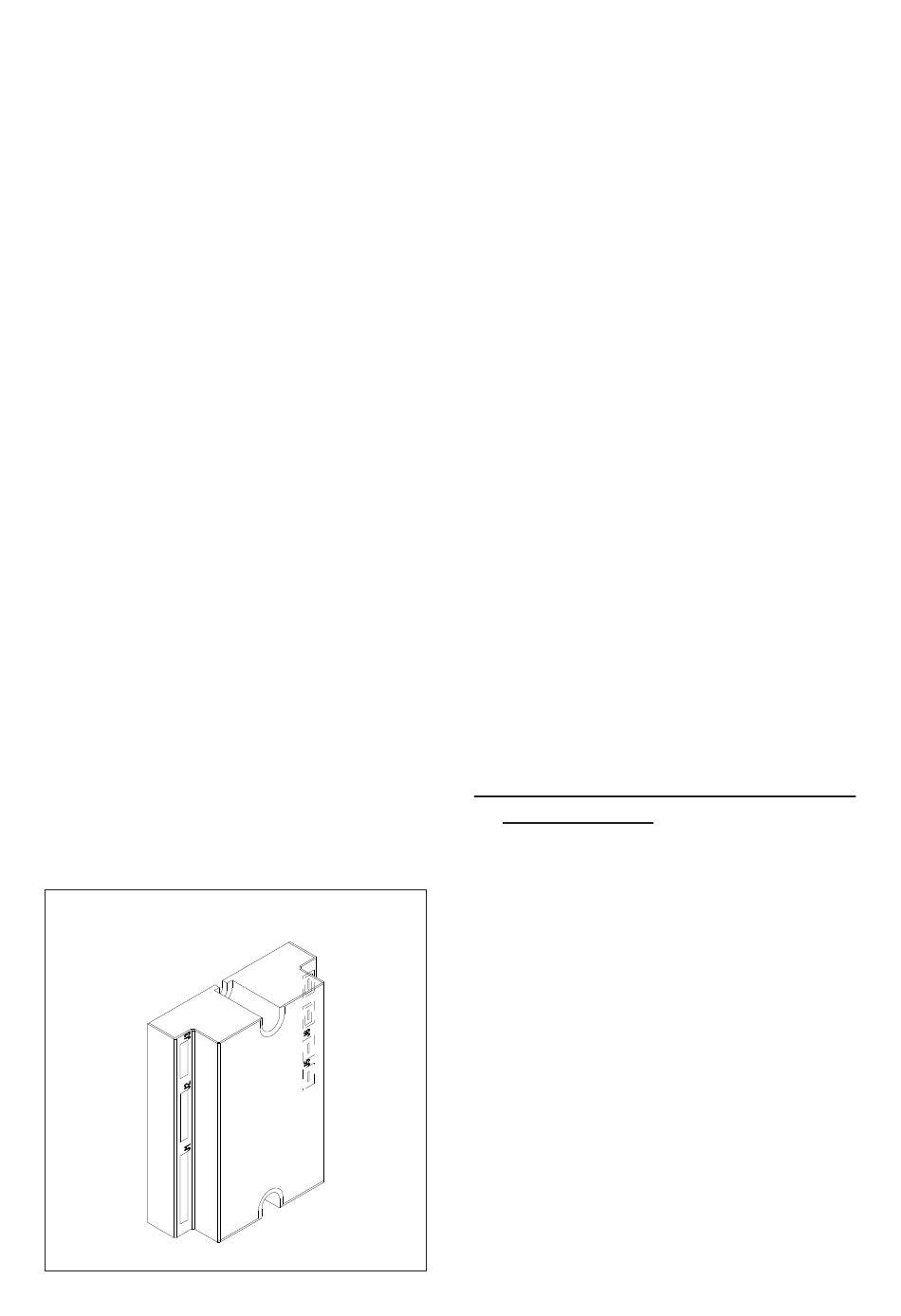

2.1 BOITIER DE CONTROLE
Ce dispositif se trouve à l'intérieur d'un boîtier en
matière plastique résistant à la chaleur et aux
chocs, il est monté sur le tableau électrique de
l'appareil, à l'intérieur de la porte (fig. 17).
L'appareil de contrôle fonctionne sur le principe
de la détection de la flamme à ionisation, au
moyen d'une sonde située sur le brûleur.
Le circuit de détection est alimenté avec la
tension de réseau, qui doit être monophasée
230 Volts- 50Hz. Le circuit est sensible à la
polarité phase-neutre et, si celle-ci est
inversée, l'appareil se met en sécurité dans
son temps de sécurité, même si la flamme se
forme régulièrement.
2.2 BLOC GAZ
Le bloc gaz est équipé de deux électrovannes à
Fig. 17
fonctionnement direct avec organes de coupure
pag. 22
