Annexe - B

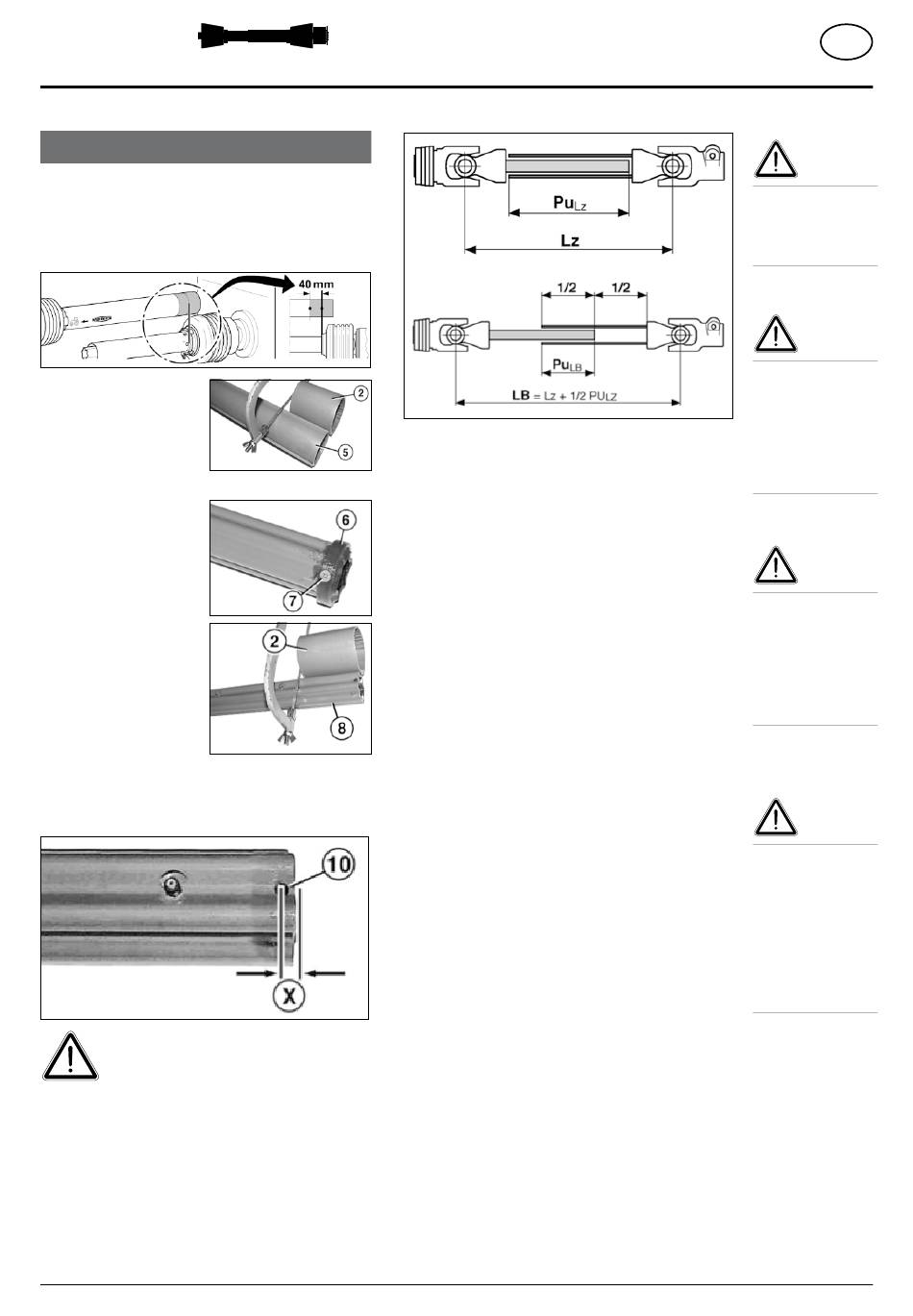

Adaptation de l'arbre articulé
• Désolidariser les moitiés de l'arbre et les maintenir l'une
à côté de l'autre dans la position d'exploitation la plus
courte du tracteur et de la machine.
• Marquer le tube de protection extérieur
• Démonter les tubes de
protection et scier la
pièce marquée (2).
• Raccourcir le tube de
protection intérieur (5) à
la même longueur.
• Au besoin, dévisser les
vis (7) et retirer la bague
d'étanchéité (6).
• Raccourcir à angle droit
les tubes extérieur et
intérieur (8) à la même
longueur que le tube de
protection découpé (2),
ébarber et nettoyer.
• Dans le cas d'une version joint (10), marquer le tube
extérieur (X = 7 mm) et percer sur un diamètre de 6
mm à travers les deux parois.
Remarque:
ébarber les tubes de profil intérieur et
extérieur au niveau des perçages!
• Monter la bague d'étanchéité (6).
• Insérer les vis et serrer. (Les vis ne doivent pas
dépasser).
• Une fois la protection montée, rassembler l'arbre
articuler et lubrifier.
1000_ F-gelenkwelle_0548
LZ = Longueur de l'arbre articulé solidarisé
LZ = Longueur de l'arbre articulé en fonctionnement
Pu = Recouvrement du profil
- B2 -
cardan
F
ATTENTION:
Faire raccourcir
l'arbre articuler
par un atelier
spécialisé!
ATTENTION:
Viser le recouv-
rement de profil
(PU) maximal!
En cas d'arbre
articulé trop
court, en parler au
fabricant!
ATTENTION:
Lors du transport
et de l'arrêt
d'entraînement,
un recouvrement
de profil d'au
moins 100 mm
doit être assuré!
ATTENTION:
Respecter la vi-
tesse de rotation
maximale auto-
risée qui dépend
de la longueur
d'exploitation en
vertu des indica-
tions du fabricant
de l'arbre articulé!
