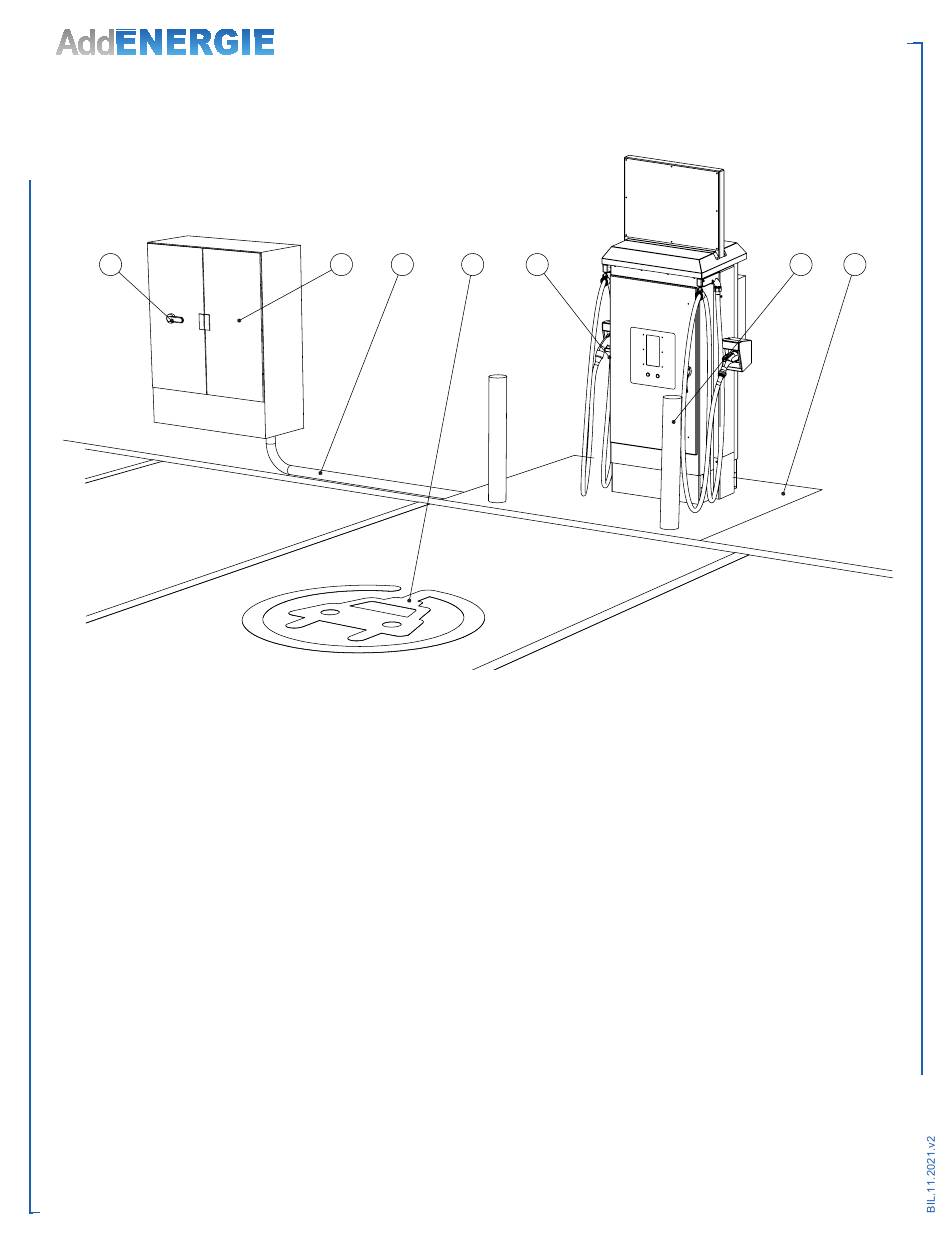

Installation typique / Typical installation
D
A : Cabinet de branchement au réseau, de mesurage et de distribution
B : Câble d'alimentation (3 phases 480 Y/277 volts @ 100 A ou 200 A + NEUTRE + MALT)
C : Borne SmartDC
D : Sectionneur principal (doit être visible de la borne)
E : Espace de stationnement pour véhicule électrique
F : Bollard de protection
G : Dalle de béton
Lorsqu'un transformateur abaisseur ou eleveur est necessaire pour adapter la tension d'alimentation disponible a la tension
nominale de 480 Volts requise par la borne, l'utilisation 'un auto-transformateur Y, d'un ransformateurs Δ/Y, ou d'un
transformateur Y/Y est acceptable .
ATTENTION : L'utilisation d' auto-transformateur « Open Delta » ou de transformateur dont le primaire est de type « Open Delta »
est proscrite .
Le produit propose des configurations de montage qui prennent en charge la conformité ADA . Validez avec les autorités locales
sur la façon de concevoir le site .
A : Electrical equipment cabinet (metering, protection and distribution)
B : Power cable (three-phase 480 Y/277 Volts @ 100 A or 200 A + NEUTRAL + GROUND)
C : SmartDC Station
D : Master disconnect switch (must be visible from the station)
E : Parking space for the electric vehicle
F : Protective bollard
G : Concrete Slab
When a step down or a step up transformer is necessary to convert the available voltage to the required 480 Volts nominal,
a Y auto transformer, a ./Y transformer, or a Y/Y transformer is suitable .
WARNING: Open Delta Type autotransformer and transformers having their primary configured as « Open Delta » are proscribed .
The product offers mounting configurations that support ADA compliance . Validate with local authorities on how to design the site .
© 2021 ADDÉNERGIE TECHNOLOGIES INC. TOUS DROITS RÉSERVÉS Les informations et les spécifications contenues dans ce document sont sujettes aux changements, modifications et ajouts à n'importe quel moment et sans préavis.
© 2021 ADDÉNERGIE TECHNOLOGIES INC. ALL RIGHTS RESERVED Information and specifications contained in this document are subject to change, amendments and additions at any time, without notice.
