Prise en main des stations RIO PCD3.T665/T666

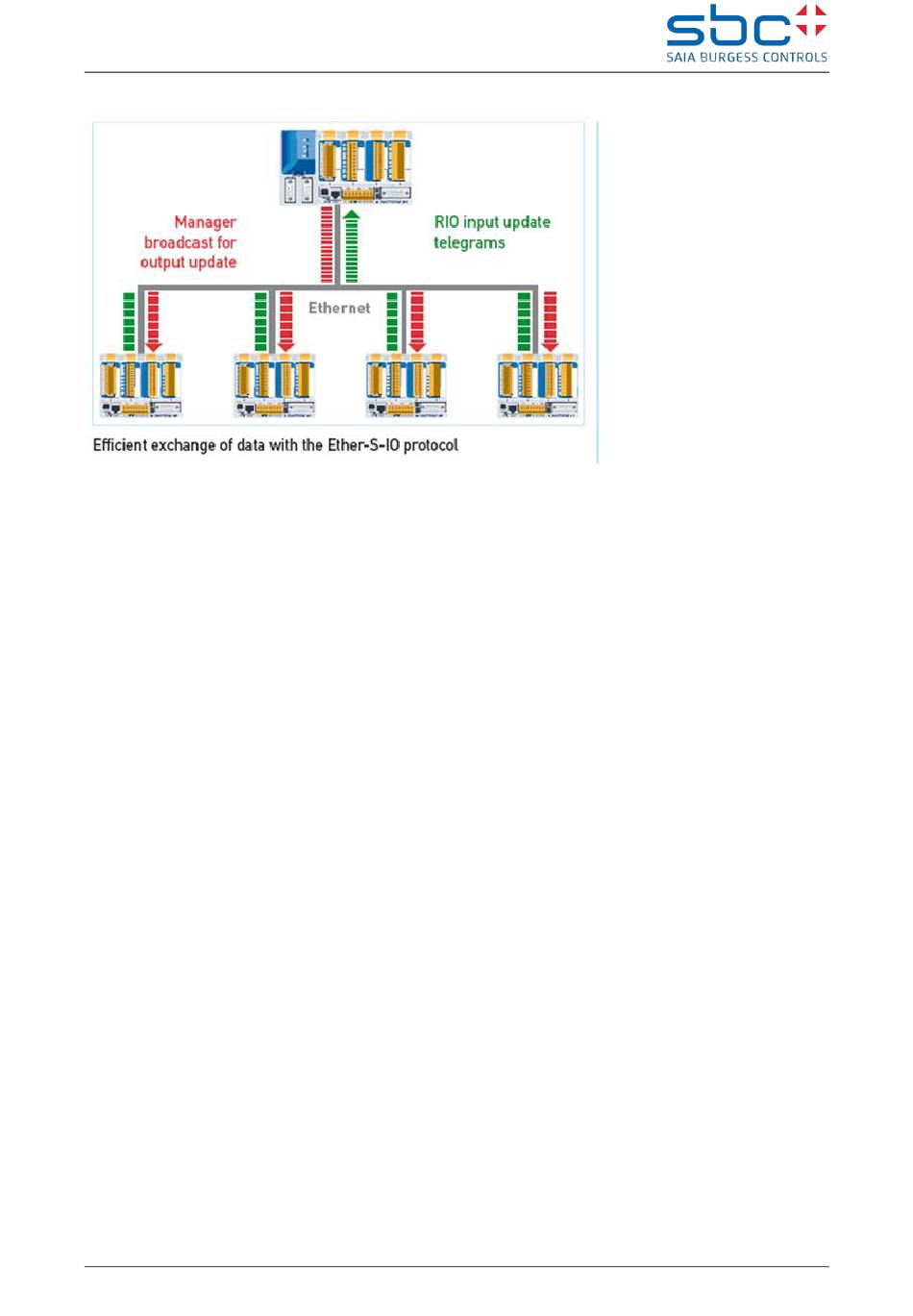

Quelques clics suffisent pour paramétrer les échanges maître-esclaves dans le
Configurateur de réseau RIO (RIO Network Configurator) de PG5. Une fois la
configuration chargée dans le gestionnaire maître du réseau, le système
d'exploitation effectue les transferts de données de façon autonome, en arrière-plan.
Aucune autre programmation n'est demandée à l'utilisateur.
4 Préparation du projet de démarrage
Pour importer le projet dans PG5, utilisez la commande de restauration Restore du
menu Project du Gestionnaire de projet.

4.1 Description du projet

Le gestionnaire maître du réseau PCD3.M5540 (adresse IP : 172.23.16.89) échange
des données avec 2 stations esclaves RIO sur Ethernet. Ces 3 automatismes sont
équipés de simulateurs d'E/S PCD3.S100.
La station RIO PCD3.T665, nommée RIO_00 (adresse IP : 172.23.16.90), n'a pas de
programme.
La RIO PCD3.T666, nommée RIO_01 (adresse IP : 172.23.16.91), a un programme
qui détecte la présence du gestionnaire, lequel lui fournit une entrée analogique ; si
ce dernier est absent, l'entrée est copiée dans la sortie de la RIO.
