Maintenance

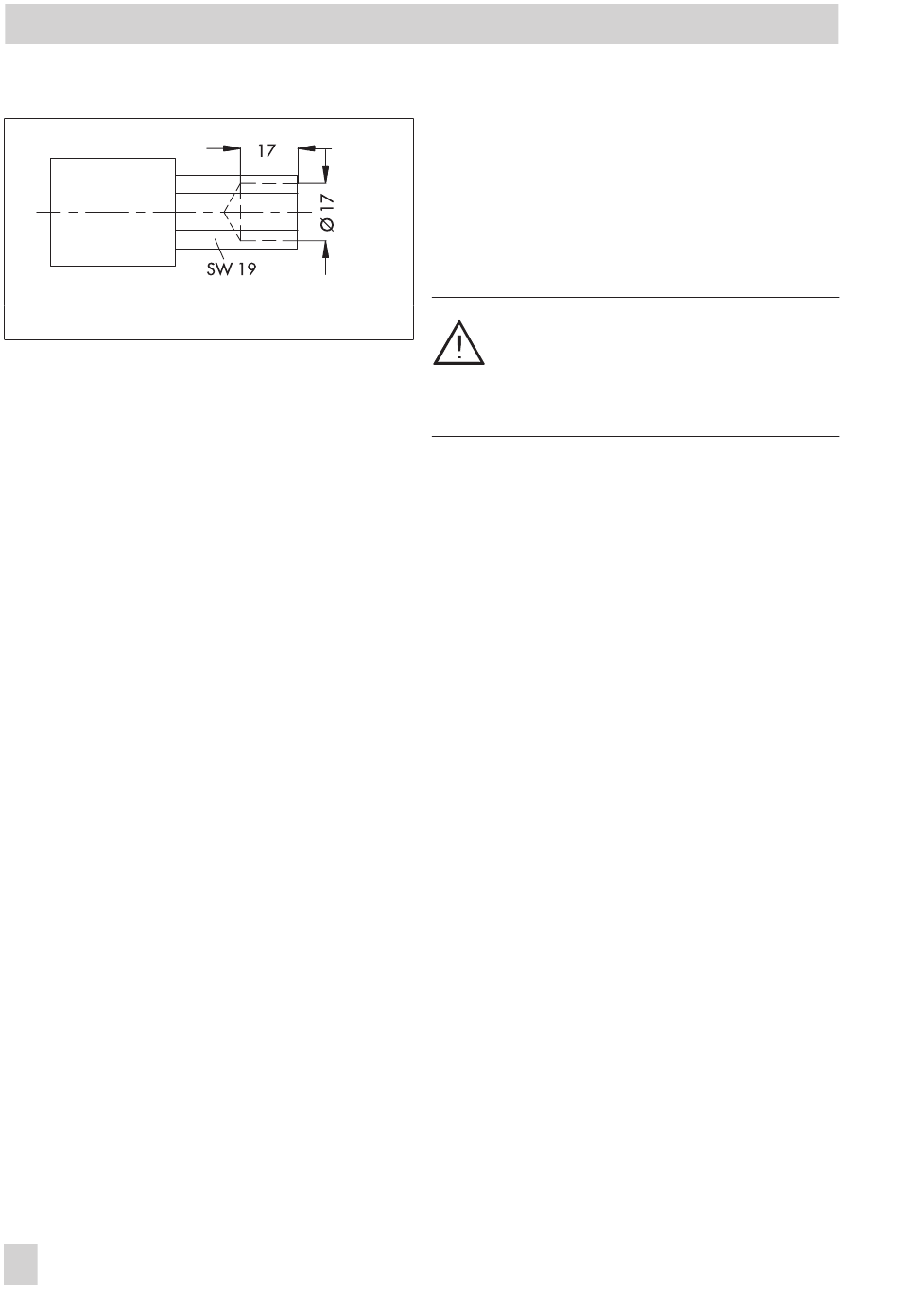

Fig.4 · Clé à pipe
La clé à pipe peut être par exemple réalisée à
l'aide d'une clé alêne Gedore (IN 19-19) (fig.
4), en perçant un trou de 17 mm de
profondeur et d'un diamètre de 17 mm dans
la clé alêne de 19 mm.
Pour les DN 32 à 50, dévisser d'abord
le bouchon (3.2) puis retirer le clapet.
3. Nettoyer soigneusement le siège et le
clapet. Vérifier que le passage dans la
conduite d'impulsion (11) n'est pas
obstrué.
Si le clapet est endommagé, le remplacer
complètement.
4. Vérifier la bague de siège (2), si elle est
endommagée, elle doit être dévissée et
remplacée.
5. Procéder en sens inverse pour le mon-
tage. Respecter les couples de serrage du
tableau fig. 2.
8
EB 2623-1 FR
4.2 4.2

Remplacement de la membrane

1. Démonter l'appareil de la canalisation.
2. Dévisser la conduite d'impulsion (11) et
les ressorts (8) avec un outil adapté, tel
que l'outil SAMSON 1280-3098
Attention!
Les ressorts (8) sont précontraints
jusqu'à 180 mm avec des forces
jusqu'à 4000 N .
3. Dévisser les vis (12) et retirer le
servomoteur.
4. Dévisser l' écrou (15) de la tige de
servomoteur et retirer l'assiette de mem-
brane (14).
Pour le type 44-3, dévisser la tige (16) ,
retirer l'assiette de membrane (14) et la
bague intermédiaire (13).
5. Remplacer la membrane.
6. Procéder en sens inverse pour le mon-
tage, respecter les couples de serrage
selon le tableau fig. 2.
