7.13.13 Concernant la fixation du système de
conduit de fumée
ATTENTION
▪ Ces règles sont caractéristiques des systèmes de
conduit de fumée concentrique et parallèle.
▪ Le système de conduit de fumée DOIT être fixé sur une
structure solide.
▪ Le système de conduit de fumée doit disposer d'une
pente continue vers la chaudière (1,5°~3°). Les
terminaux pour
horizontalement.
▪ Utilisez uniquement les supports fournis.
▪ Tout coude DOIT être fixé à l'aide d'un support.
Exception lors du raccordement à une chaudière: si la
longueur des tuyaux avant et après le premier coude
est ≤250 mm, le deuxième élément après le premier
coude doit comprendre un support. Le support DOIT se
trouver sur le coude.
▪ Toute extension DOIT être fixée tous les mètres au
moyen d'un support. Afin de pouvoir déplacer librement
le tuyau, veuillez ÉVITER de serrer ce support autour
du tuyau.
▪ Veuillez vous en assurer que le support est bloqué au
bon endroit en fonction de la position du support sur le
tuyau ou le coude.
▪ Ne mélangez PAS les pièces de conduit de fumée ou
les colliers de fixation de fournisseurs différents.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1C – 2018.06
paroi DOIVENT être installés

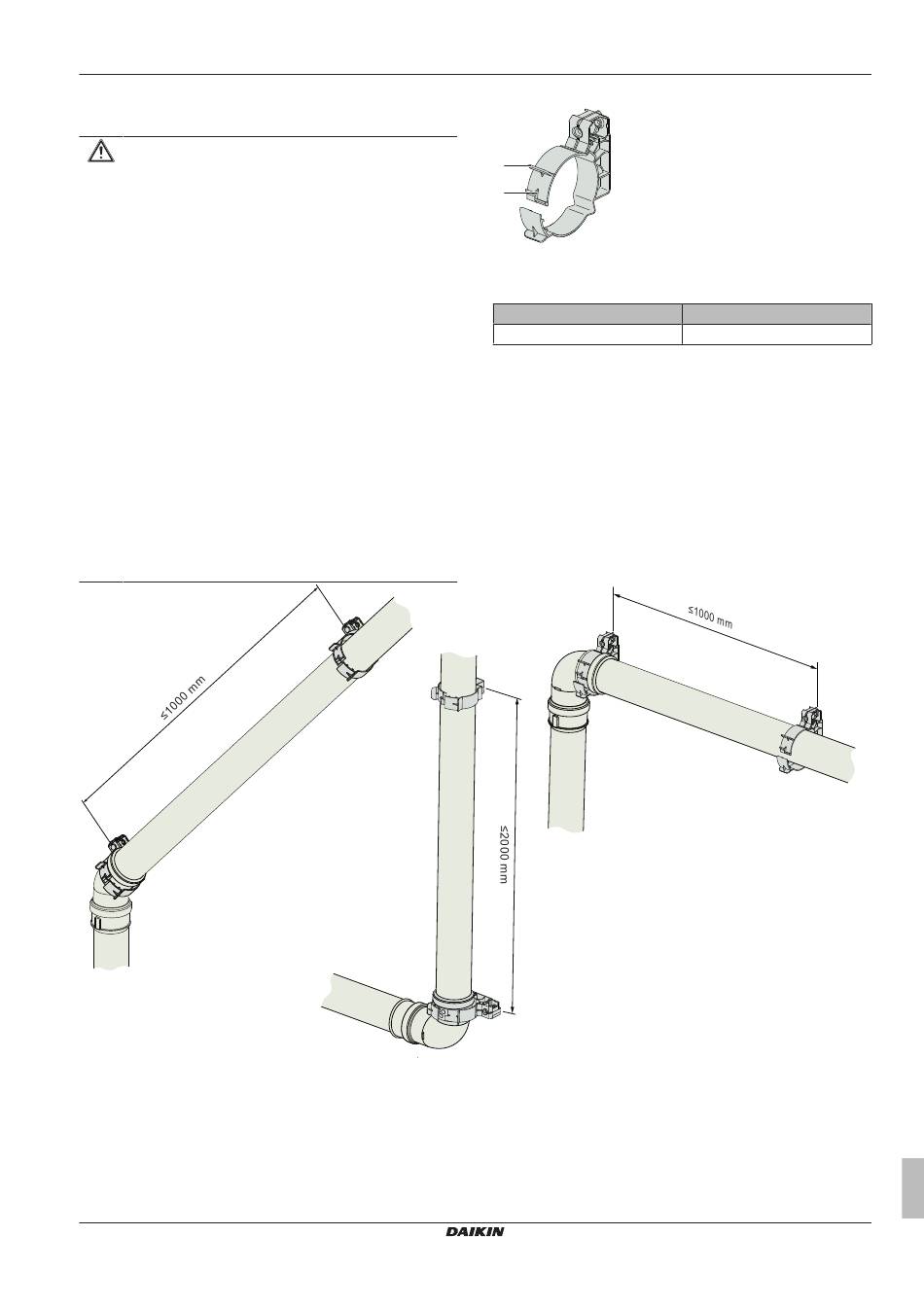

Position de fixation selon l'utilisation
a
b
a En cas de fixation sur le tuyau
b En cas de fixation sur le manchon
Distance maximale entre les colliers de fixation
Position verticale du tuyau
2000 mm
▪ Répartissez uniformément les distances entre les supports.
▪ Tout système DOIT comprendre au moins 1 support.
▪ Placez le premier collier de fixation à une distance ne dépassant
pas les 500 mm à partir de la chaudière à gaz.
