# Code
[A.2.2.A] [D‑02] Si un ballon est installé, l'unité intérieure
offre la possibilité de raccorder une
pompe à eau chaude sanitaire à fournir
(type MARCHE/ARRÊT). Sa
fonctionnalité se distingue selon
l'installation et la configuration sur
l'interface utilisateur. Ne s'applique pas à
la Suisse.
Si [E‑06]=0
▪ 0 (Non) (valeur par défaut): PAS
installé
▪ 1 (Retour sec.): Installée pour l'eau
chaude sanitaire instantanée lorsque
l'eau chaude est prélevée. L'utilisateur
final définit la durée de fonctionnement
(durée de programme hebdomadaire
de la pompe à eau chaude sanitaire
lorsqu'elle doit fonctionner. Il est
possible de commander cette pompe
avec l'unité intérieure. La température
cible de la fonction de recirculation est
d'au moins 45°C, ou le point de
consigne de l'eau chaude sanitaire
défini sur l'écran d'accueil de l'eau
chaude sanitaire (à condition qu'elle
soit >45°C).
Si [E‑06]=1
▪ 0 (Non) (valeur par défaut): PAS
installé
▪ 1 (Retour sec.): Installée pour l'eau
chaude sanitaire instantanée lorsque
l'eau est prélevée. L'utilisateur final
définit la durée de fonctionnement
(durée de programme hebdomadaire)
de la pompe à eau chaude sanitaire
lorsqu'elle doit fonctionner. Il est
possible de commander cette pompe
avec l'unité intérieure.
▪ 2 (Shunt désinf.): Installée pour la
désinfection. Elle fonctionne lorsque la
fonction de désinfection de l'eau
chaude sanitaire est en marche.
Aucun autre réglage n'est nécessaire.
Reportez-vous également aux
illustrations ci-dessous.
INFORMATIONS
Le ballon peut être chauffé par l'intermédiaire de la
chaudière à gaz ou la pompe à chaleur.
REMARQUE
Si un pompe à eau chaude sanitaire pour de l'eau chaude
sanitaire instantanée est présente dans le système
([D‑02]=1), l'entartrage de l'échangeur de chaleur de la
chaudière peut avoir lieu plus rapidement en raison d'un
fonctionnement de l'eau chaude sanitaire plus fréquent.

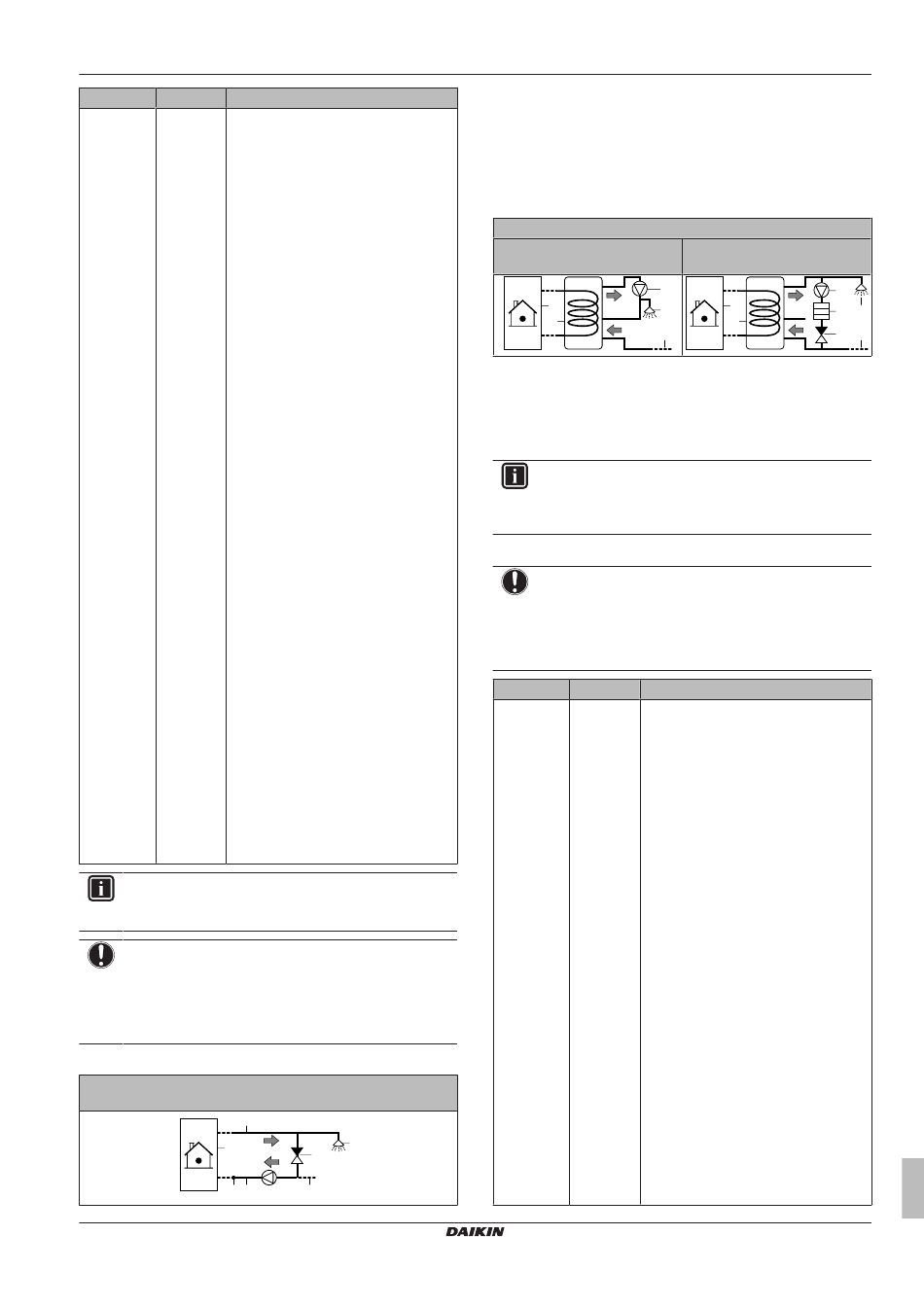

Si [E‑06]=0 (ne s'applique pas à la Suisse)
Pompe à eau chaude sanitaire installée pour l'eau chaude
instantanée
b
a
f e
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1C – 2018.06
Description
d
h
c g
a Unité intérieure
b Raccord d'eau chaude sur la chaudière
c Pompe à eau chaude sanitaire (non fournie)
d Douche (à fournir)
e Entrée sur la chaudière
f Thermistance de recirculation (EKTH2) (à fournir)
g Alimentation en eau
h Clapet de non-retour (à fournir)
Si [E‑06]=1
Pompe à eau chaude sanitaire installée pour...
Eau chaude sanitaire
instantanée
c
a
f
b
g
a Unité intérieure
b Ballon
c Pompe à eau chaude sanitaire (non fournie)
d Élément de chauffage (non fourni)
e Clapet de non‑retour (à fournir)
f Douche (à fournir)
g Eau froide
INFORMATIONS
Les réglages par défaut corrects pour l'eau chaude
sanitaire ne sont appliqués que lorsque le fonctionnement
de l'eau chaude sanitaire est activé ([E‑05]=1).
Thermostats et capteurs externes
REMARQUE
Si un thermostat d'ambiance externe est utilisé, il
contrôlera la protection antigel. Cependant, la protection
antigel est uniquement possible si le contrôle de la
température de départ est activé sur l'interface utilisateur
de l'unité.
# Code
[A.2.2.4] [C-05] Type contact princ.
Lors du contrôle du thermostat
d'ambiance externe, il faut définir le type
de contact du convecteur de pompe à
chaleur ou du thermostat d'ambiance
en option pour la zone principale de
température de départ.
▪ 1 (Thermo ON/OFF): le thermostat
d'ambiance externe ou le convecteur
de la pompe à chaleur raccordé
envoie la demande de chauffage ou
de rafraîchissement avec le même
signal que s'il était relié à 1 seule
entrée numérique (préservée pour la
zone principale de température de
départ) de l'unité intérieure (X2M/1).
Sélectionnez cette valeur en cas de
raccordement au convecteur de la
pompe à chaleur (FWXV).
▪ 2 (Demande R/C) (valeur par défaut):
le
raccordé
individuelle
rafraîchissement et est donc relié aux
2 entrées numériques (préservées
pour la zone principale de température
de départ) de l'unité intérieure (X2M/1
et 2). Sélectionnez cette valeur en cas
de
d'ambiance filaire (EKRTWA) ou sans
fil (EKRTR1).
8 Configuration
Désinfection
c
a
d
b
e
Description
thermostat d'ambiance externe
envoie une demande
de chauffage et
raccordement au thermostat
Guide de référence installateur
61
f
g
de
