Informations destinées aux électriciens

14.1 Montage mural des modules fonctionnels

ATTENTION Dommages matériels
Ne pas installer dans des pièces humides. La température ambiante ne doit pas dépasser +50 °C.
Remarque !
Les vis et connecteurs sont fournis avec le module fonctionnel.
Fixer tous les câbles sur l'attache perforée au moyen de serre-câbles pour la décharge de traction – Fig. 99.
„ Desserrer les vis en bas du couvercle du module fonctionnel et soulever le couvercle vers le haut
„ Percer les orifices de montage (Ø 6 mm) dans le mur conformément au croquis (Fig. 98).
„ Visser le module fonctionnel au mur à l'aide des chevilles D6 et des vis 3,5 x 30 fournies.
„ Établir tous les raccordements électriques comme décrit au point 6 et conformément aux notices jointes des dif-
férents modules fonctionnels. Faire passer les câbles en bas dans le boîtier et les fixer en assurant une décharge de
traction.
„ Poser le couvercle et le fixer en serrant les vis en bas.
8

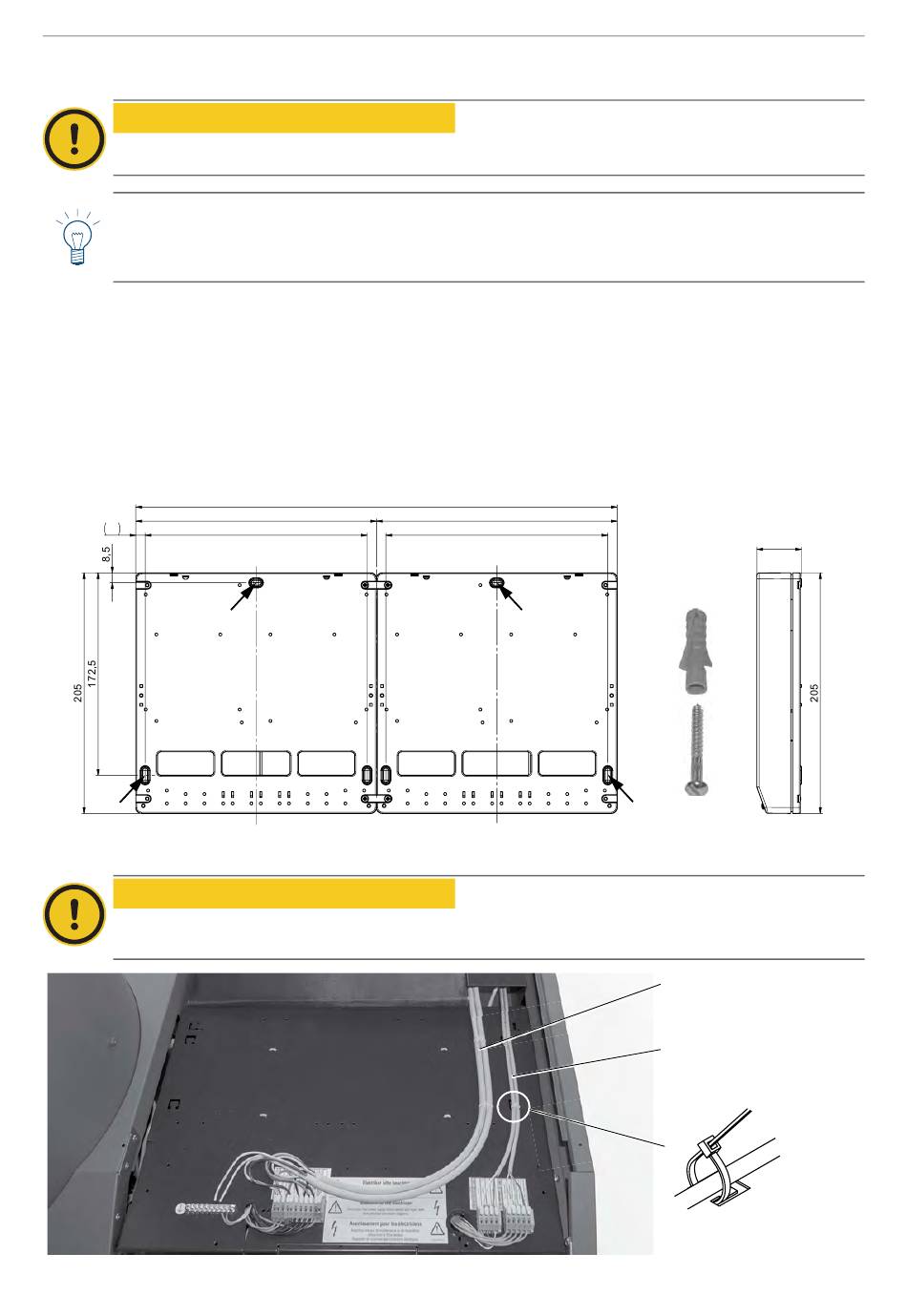

Fig. 98 Croquis coté - vue de l'arrière
ATTENTION Dommages matériels
Veiller à ce que le câble très basse tension (0 à 12 V CC) et le câble basse tension (230 V CA) soient posés
séparément l'un de l'autre ! – Fig. 99.
Fig. 99 Câblage de BioWIN 2 Touch avec système de régulation au mur
410
205
189
205
189
39
38
Câble
bas basse tension
(23 (230 V CA)
Câble
très basse tension
(sonde, LON, etc.)
Serre-câbles comme
décharge de traction
