6. Une fois placées les bagues d'étanchéité nécessaires des garnitures, réaliser un premier
serrage uniforme du presse-étoupe (5). (Photo 1)
7. Remetter les protections en place (pour les vannes à commande automatique uniquement).
8. Accomplisser quelques manoeuvres avec le circuit rempli et resserrer le presse-étoupe (5) juste
assez pour éviter des fuites.

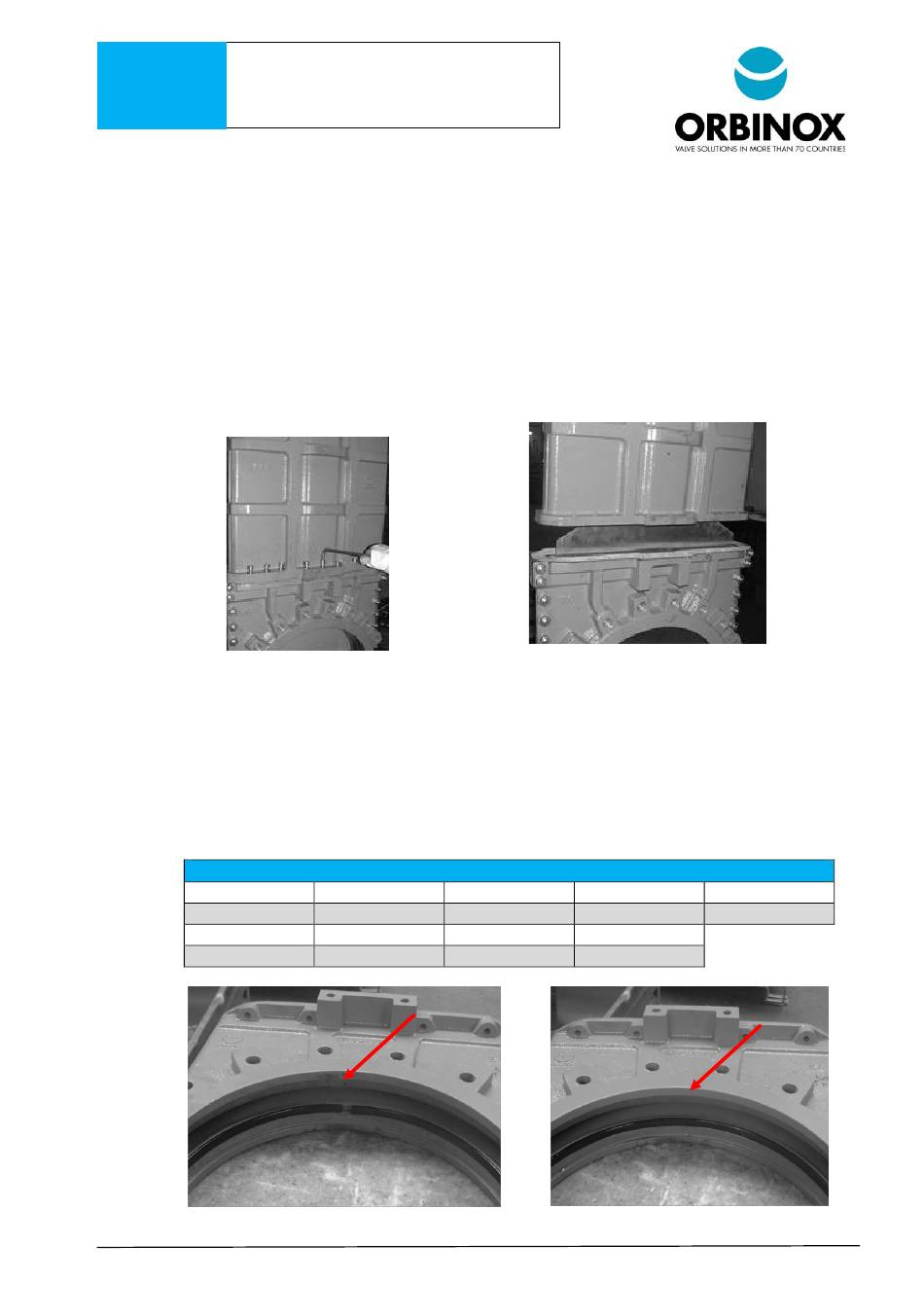

4.2. Remplacement du joint de fermeture (3) (uniquement pour vannes étanches):
1. Retirer la vanne de la canalisation.
2. Retirer les boulons unissant le corps (1) et le chapeau (14). (Photo 3)
3. Soulever le chapeau (14) jusqu'au dégagement total de la pelle (2). (Photo 4)
4. Retirer la frette (10) retenant le joint de fermeture (3).
5. Retirer le joint (3) détérioré et nettoyé son logement.
6. Vérifier que la longueur du joint est correcte et placez-le dans le logement prévu à cet effet,
l'union en haut (Photos 5 et 6). Si le joint est en Téflon, suiver les conseils de l'alinéa 4.3.
Longueurs du joint (L)
DN 50: 240
DN 65: 290
DN 80: 340
DN 100: 410
Se réserve le droit de modifier les données à tout moment sans préavis
www.orbinox.com
.
EX
à chapeau
Photo 3
DN 125: 485
DN 150: 565
DN 200: 720
DN 250: 880
Photo 5
DN (mm) : L (mm)
DN 300: 1040
DN 500: 1670
DN 350: 1200
DN 600: 1970
DN 400: 1355
DN 700: 2330
DN 450: 1510
DN 800: 2645
Photo 4
DN 900: 2930
DN 1000: 3240
Photo 6
EX à chapeau_fr_11_2021
