MODÈLE
10) Fixez la tige ou broche (6) à la pelle (2) (vannes de tige montante)(Photo 1) ou fixez
les boulons qui unissent la pelle (2) et l'écrou d'entraînement (7)(vannes de tige non
montante. Photo 2).
11) Remetter les protections en place (pour les vannes à commande automatique
uniquement).
12) Accomplisser quelques manoeuvres avec le circuit rempli et resserrer le presse-
étoupe (5) juste assez pour éviter des fuites.

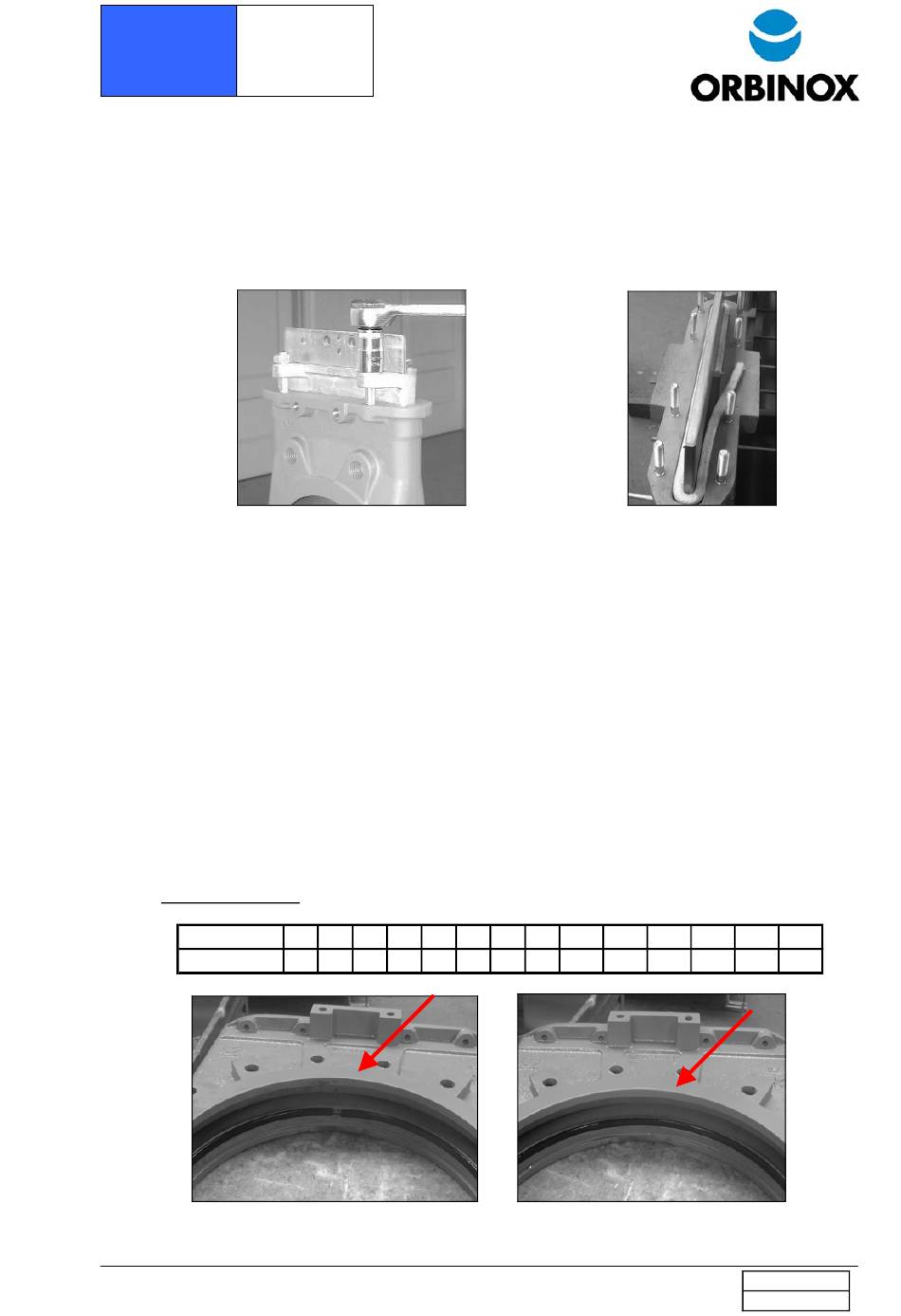

4.2.- Remplacement du joint de fermeture (3) (uniquement pour vannes étanches):
1) Retirer la vanne de la canalisation.
2) Retirer les protections (uniquement pour les vannes à commande automatique).
3) - Vanne à tige montante (photo 1): faîtes sortir la tige (6) ou broche de la pelle (2).
- Vanne de tige non montante (photo 2): Retirez les boulons qui unissent la pelle (2) et
l'écrou d'entraînement
4) Dévisser les boulons du arcade (8) et retirez-les (sans faire sortir l'entraînement).
5) Enlever les écrous du presse-étoupe (5) et retirez-le. (Photo 3)
6) Retirer la garniture (4) à remplacer ainsi que la pelle (2) et nettoyez la boîte étanche.
7) Retirer la frette (10) retenant le joint de fermeture (3).
8) Retirer le joint (3) détérioré et nettoyé son logement.
9) Vérifier que la longueur du joint est correcte et placez-le dans le logement prévu à cet
effet, l'union en haut (Photos 5 et 6). Si le joint est en Téflon, suiver les conseils de
l'alinéa 4.3.
Longueurs du joint
Longueur(mm)
.
WWW.ORBINOX.COM
EX
Photo 3
DN
50 65 80 100 125 150 200 250 300 350 400 450 500 600
205 255 295 365 440 510 680 860 1020 1190 1350 1510 1630 2010
Photo 5
Photo 4
Photo 6
ÉDITION 2005
EX04-7/10
