SECULOGIC TZ300
6.9.2
IQ Lock EM alimenté par bloc d'alimentation séparé
Pour le raccordement du IQ Lock EM, la carte à relais RP220 est également nécessaire.
X100 (bornier rouge)
Alimentation GDN
Alimentation 24 V CC
X101 (bornier orange)
Verrouillage +
Verrouillage -
Porte verrouillée
24 V CC
Porte fermée
24 V CC
Entrée d'autorisation
d'ouverture de courte durée
Entrée de déverrouillage
d'urgence
24 V CC
Attention, l'ordre des bornes ne
correspond pas à celui du bornier
Fonction :
Si la TZ300 est verrouillée, la poignée extérieure de l'IQ Lock EM est désenclenchée.
Si la TZ300 est « déverrouillée en permanence » ou « déverrouillée pour une courte durée », la poignée
extérieure est enclenchée.
Option 1 :
Si le contact de barillet de l'IQ Lock est raccordé à l'entrée de déverrouillage de courte durée, l'actionnement
du barillet au moyen de la clé déclenche une autorisation d'ouverture de courte durée.
Simultanément, la TZ300 enclenche la poignée extérieure.
Remarques concernant le schéma des connexions, voir chapitre 6.4.2.
Bloc d'alimentation
Domino
Contact de porte
Attention : ouvrir le pontage rouge
Carte à relais RP220
N° 102355
Câble de raccordement de la serrure
Conducteur noir
Conducteur rouge
Conducteur rouge/bleu contact de barillet COM
Conducteur gris/rose

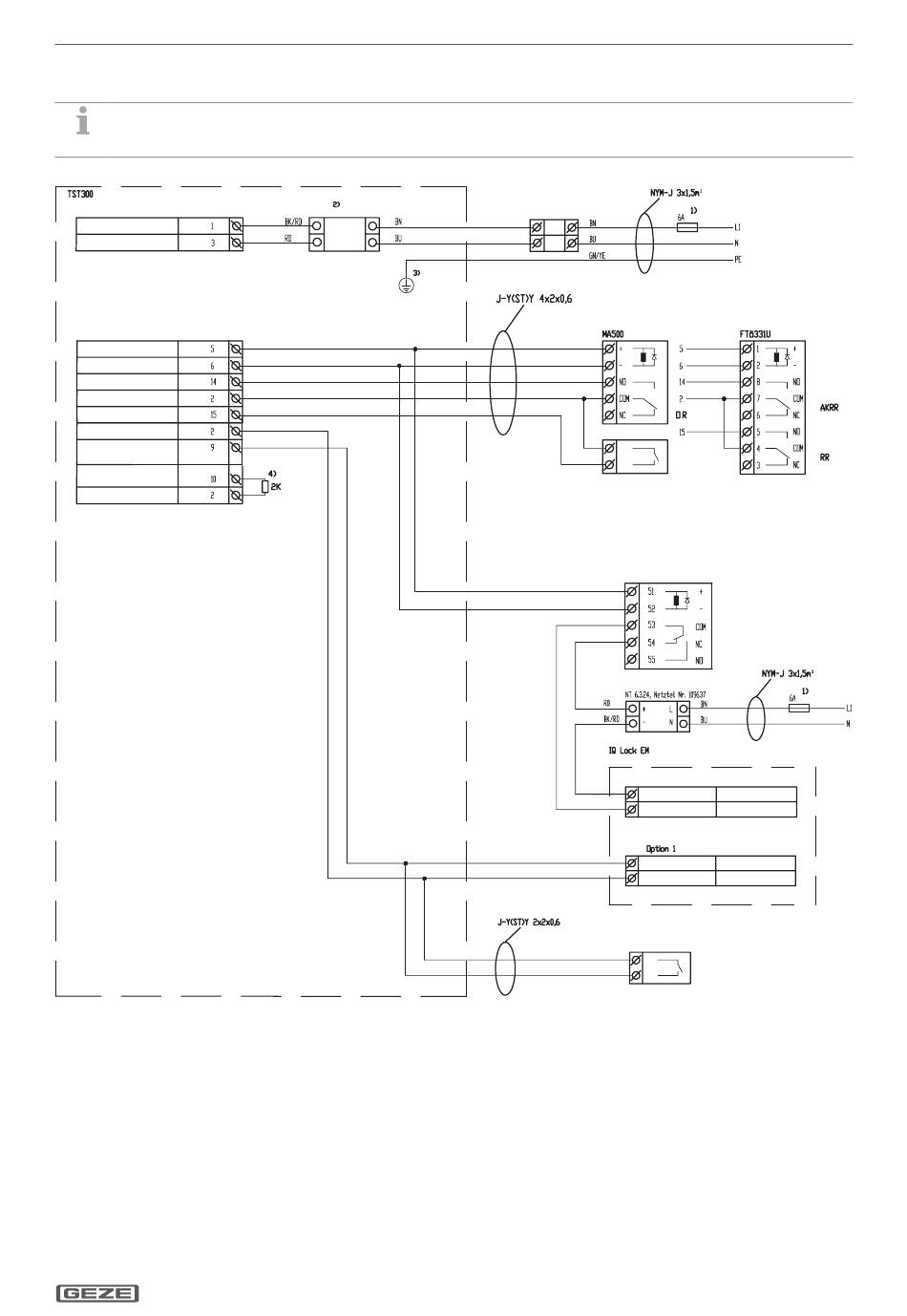

Schéma des connexions
(1-7) derrière le bornier
du FTÖ331U.
Aimant -
Aimant +
contact de barillet NO
Autorisation d'ouverture de
courte durée par :
-boutons à clé externes
-contrôle d'accès
-contact de barillet
-bouton, etc.
Un contact à fermeture sans
potentiel est nécessaire
35
