Contenu de la livraison

UVR16x2-K
• Régulateur UVR16x2-K
• Console

• Carte SD

• Stylet
• Notice d'utilisation
• Instructions de montage
Carte SD
Si une carte SD est nécessaire, ce doit être une carte SD micro d'une capacité de stockage maximale
de 32 Go et formatée FAT32.

Montage de l'appareil

Le régulateur peut être monté en saillie ou encastré :
• Régulateur monté en saillie avec la console UVR16x2K
La console doit être fixée au mur à hauteur des yeux (1,6 m environ) à l'aide du matériel de
montage fourni. Les entrées des câbles d'alimentation et de dérivation 230 V sont situées en
bas, et les entrées des câbles très basse tension en haut.
• Modèle encastré avec plaque à bornes UVR16x2S
Ce type de montage permet un encastrement dans un répartiteur.
La plaque à bornes peut être montée sur 4 points de fixation ou sur un profilé chapeau (pro-
filé support TS35 selon la norme EN 50022).

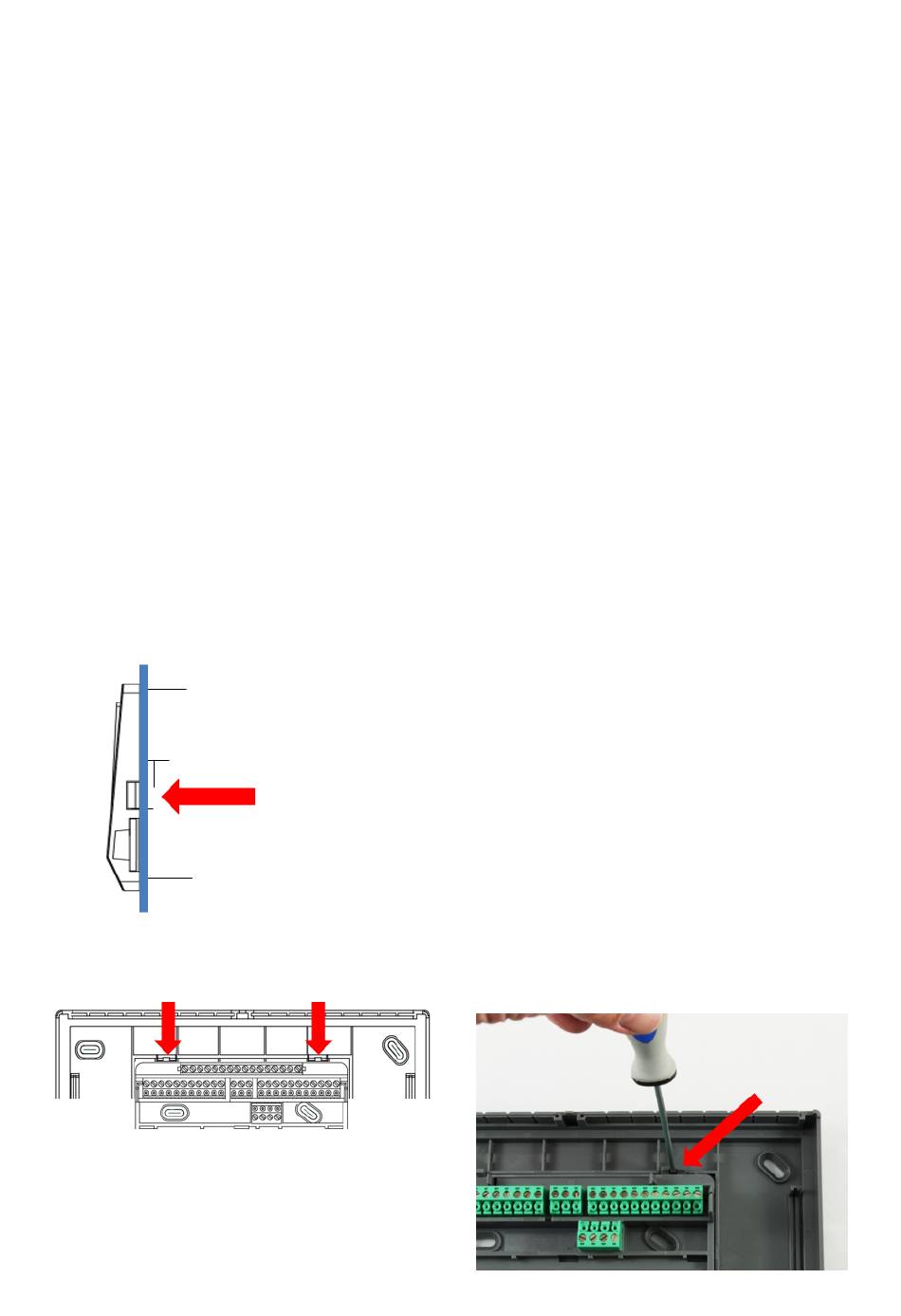

Transformation de la version console en une version encastrée
La plaque à bornes est fixée sur la partie inférieure de la console.
Pour la retirer de la console, débloquer les deux griffes d'encliquetage à l'aide d'un tournevis.
UVR16x2-S
• Régulateur UVR16x2-S
• Plaque à bornes avec bornier de raccordement
• Carte SD
• Stylet
• Notice d'utilisation
• Instructions de montage
Le régulateur peut également être encliqueté dans une plaque de tôle
frontale au moyen des deux griffes d'encliquetage latérales.
