2.2. Installation du système d'alimentation sans coupure
2.2.1. Installation dans un rack

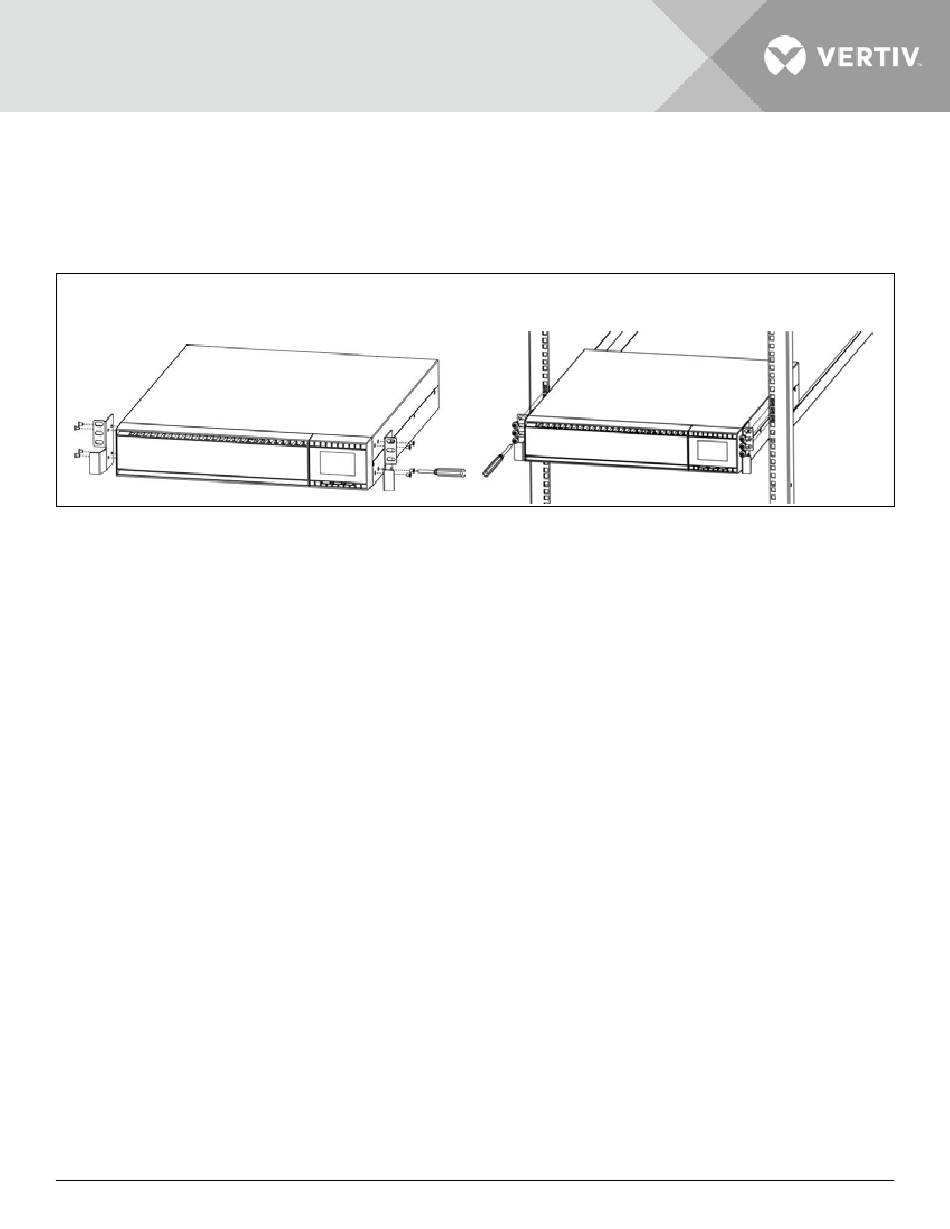

Le système d'alimentation sans coupure peut être monté dans un châssis en rack de 19 pouces, comme illustré
ci‑dessous.
Étape 1
2.2.2. Installation en tour
Pour installer le système d'alimentation sans coupure selon une configuration en tour :
1. Sortez les bases de support du carton d'accessoires.
2. Si des armoires de batteries externes en option doivent être raccordées, retirez les entretoises livrées avec
chaque armoire de batteries.
3. Raccordez les entretoises et les bases de support. Deux bases de support sont nécessaires pour chaque
GXT RT+, une à l'avant et une à l'arrière.
4. Placez le GXT5 et les éventuelles armoires de batteries sur les 2 bases de support.
2.3. Configuration du système d'alimentation sans coupure
Étape 1 : Connexion des câbles des batteries
Si vous utilisez des armoires de batteries externes (EBC), vérifiez que le disjoncteur de l'EBC est en position
« Off » (Arrêt). Raccordez ensuite une extrémité du câble de l'EBC fourni au système d'alimentation sans coupure
et l'autre extrémité à l'armoire de batteries. Si vous connectez plus d'une armoire, raccordez une extrémité du
câble de l'armoire de batteries externe au second connecteur de la première armoire, puis l'autre extrémité à
l'armoire suivante.
6
Étape 2
Installation et configuration
