Installation
4.2.1 Platine Panda iControl2 avec son boîtier incorporé
4.2.2 Occupation des connecteurs de la platine de commande Panda iControl2
Branchements sur le bornier de la platine iControl2
Borne
Désignation
1
UBUS
2
Masse
3
Stimulation
4
Données A
5
Données B
6
UBATT
7
USTART/STOP
a.Un pontage entre les bornes 6 et 7 ferme le contact de démarrage automatique
b.Un pontage entre les bornes 6 et 7 ferme le contact de démarrage automatique
N'utiliser que des câbles d'origine de Fischer Panda
8.2.13

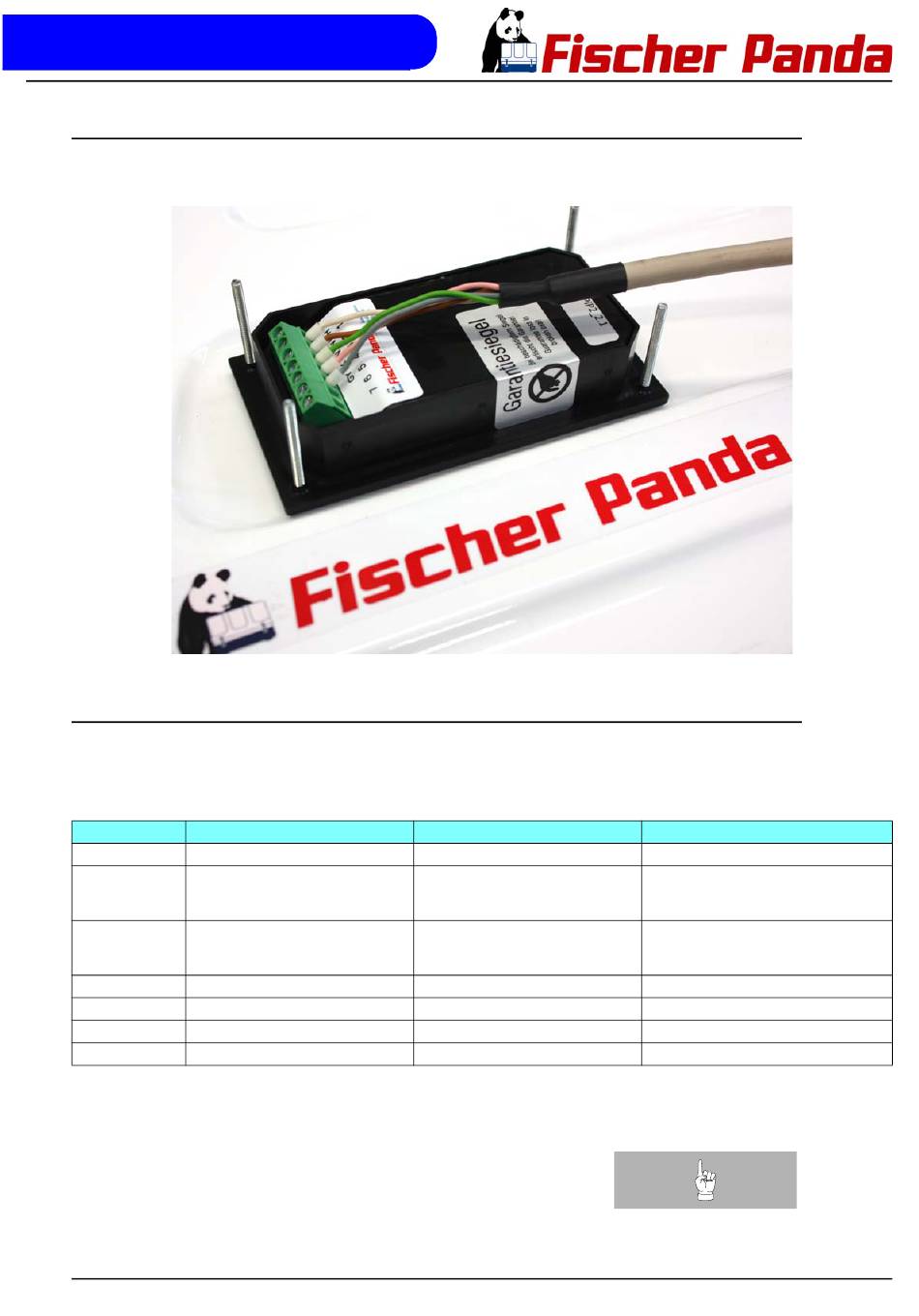

Fig. 4.2.1-1: Platine de Panda iControl2 avec le câble de raccordement et boîtier fermé
Fig. 4.2.2-1: Branchements sur le bornier Panda iControl2
Couleur du fil
Blanc
Marron + écran
vert
Rose
Gris
--
--
Remarque:
Fonction
Tension d'alimentation bus
Masse Bus Fischer Panda, liaison à la
masse entre la commande Panda
iController et platine Panda iControl
Fil de stimulation, appliqué à la masse
lorsque la platine de commande doit mettre
en circuit
Ligne de données A bus Fischer Panda
Ligne de données B bus Fischer Panda
a
Autostart
b
Autostart
Chaptitre 4: Installation - Page 23
