INSTALLATION ÉLECTRIQUE ET CÂBLAGE
Terminaison de câbles de contrôle :
- Utiliser le type de câble recommandé (voir la section 8.2)
- Dénuder l'extrémité du câble d'environ 1/4 po
- Pousser les coins orange vers le bas à l'aide d'un petit tournevis
- Insérer le câble dénudé
- Retirer le tournevis pour terminer la connexion
- Pour retirer, pousser les coins orange vers le bas et tirer pour sortir le câble !

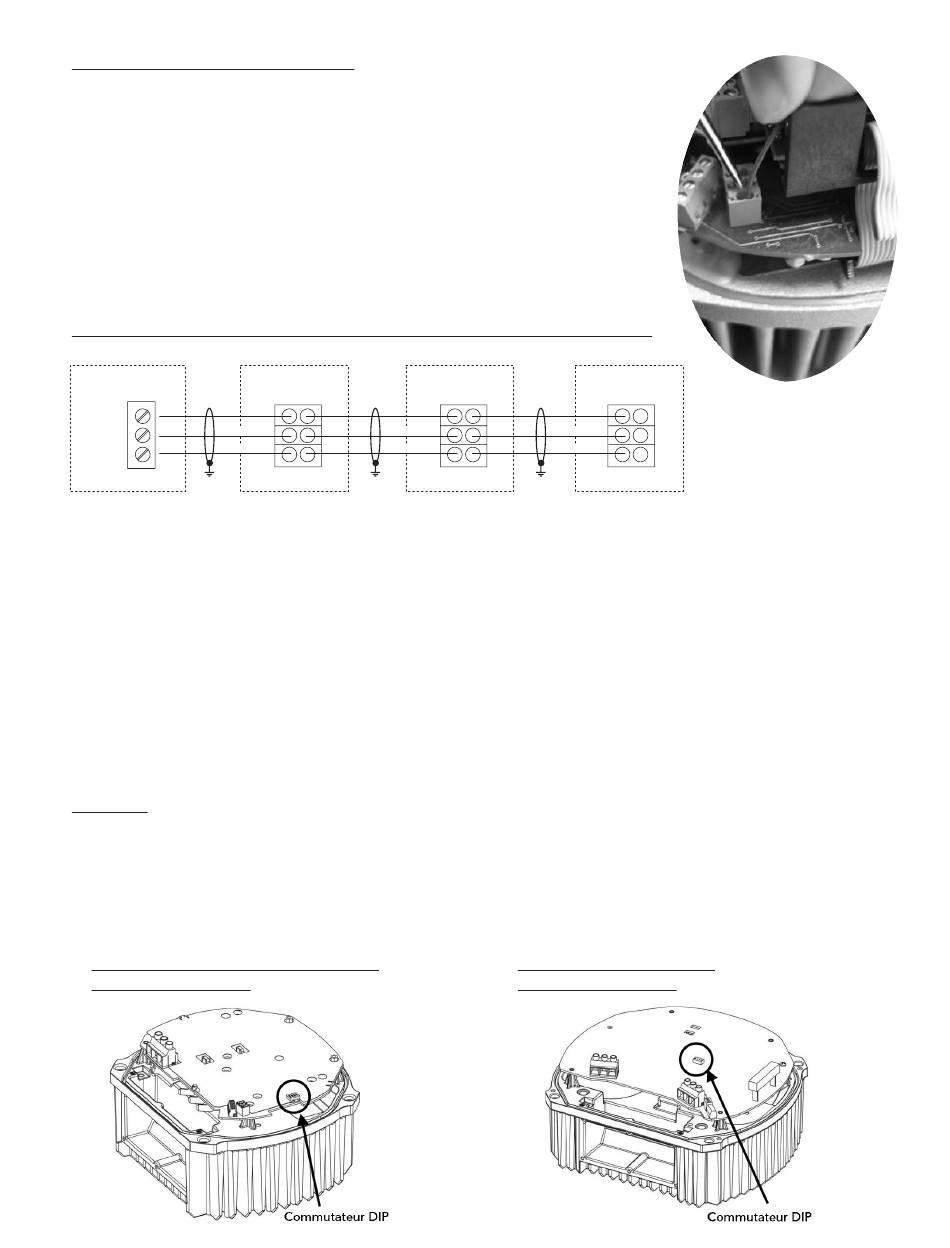

Exemple de connexion utilisant un entraînement maître et trois de base :
Ondulateur maître HYDROVAR
Carte de contrôle
6
MASSE
5
E/S en série + E/S en série +
4
E/S en série - E/S en série -
X4

8.4.3.2 Adressage

Lorsque le mode série en cascade / synchronisé est utilisé pour une application de pompes multiples (lorsque
plus d'entraînement est utilisé), chaque entraînement doit être correctement adressé.
Entraînement maître - L'adresse de l'entraînement maître est programmée en utilisant le logiciel Hydrovar.
Des commutateurs DIP sont utilisés pour programmer les entraînements de base à une adresse spécifique.
Sur tous les entraînements maître, les commutateurs DIP doivent être programmés à l'adresse 1 (réglage par
défaut, voir ci-dessous).
Entraînement de base - Lorsqu'un entraînement de base est utilisé dans un système à pompes multiples, les
commutateurs DIP doivent être programmés à la bonne adresse pour chaque entraînement dans le système.
Les adresses pour les entraînements de base démarrent après la dernière adresse du dernier entraînement
maître dans le système. La banque de commutateur S1 se trouve sur le tableau inférieur derrière le panneau
de commande. (voir les images ci-dessous pour connaître les emplacements.)
Exemple :
Système à pompes multiples avec 3 entraînements maîtres et quatre de base
• Programmer l'adresse 1 à 3 pour les ondulateurs maître par les bons paramètres du logiciel (voir le sous
menu CONF ONDULATEUR [0100] ou le sous menu RS485-INTERFACE [1200])
• Adresse 4 à 7 pour les ondulateurs de base par commutateurs DIP
L'adresse préalablement sélectionnée détermine aussi la séquence de pompe initiale.
HVB 1202 / 1203, HVB 3403 / 3405
Ondulateur de base
Ondulateur de base HYDROVAR Ondulateur de base HYDROVAR
Unité de courant Unité de courant
MASSE MASSE
E/S en série +
E/S en série -
X2
Ondulateur de base HYDROVAR
Unité de courant
MASSE
E/S en série +
E/S en série -
X2 X2
HVB 3407 / 3410 / 3415
Ondulateur de base
