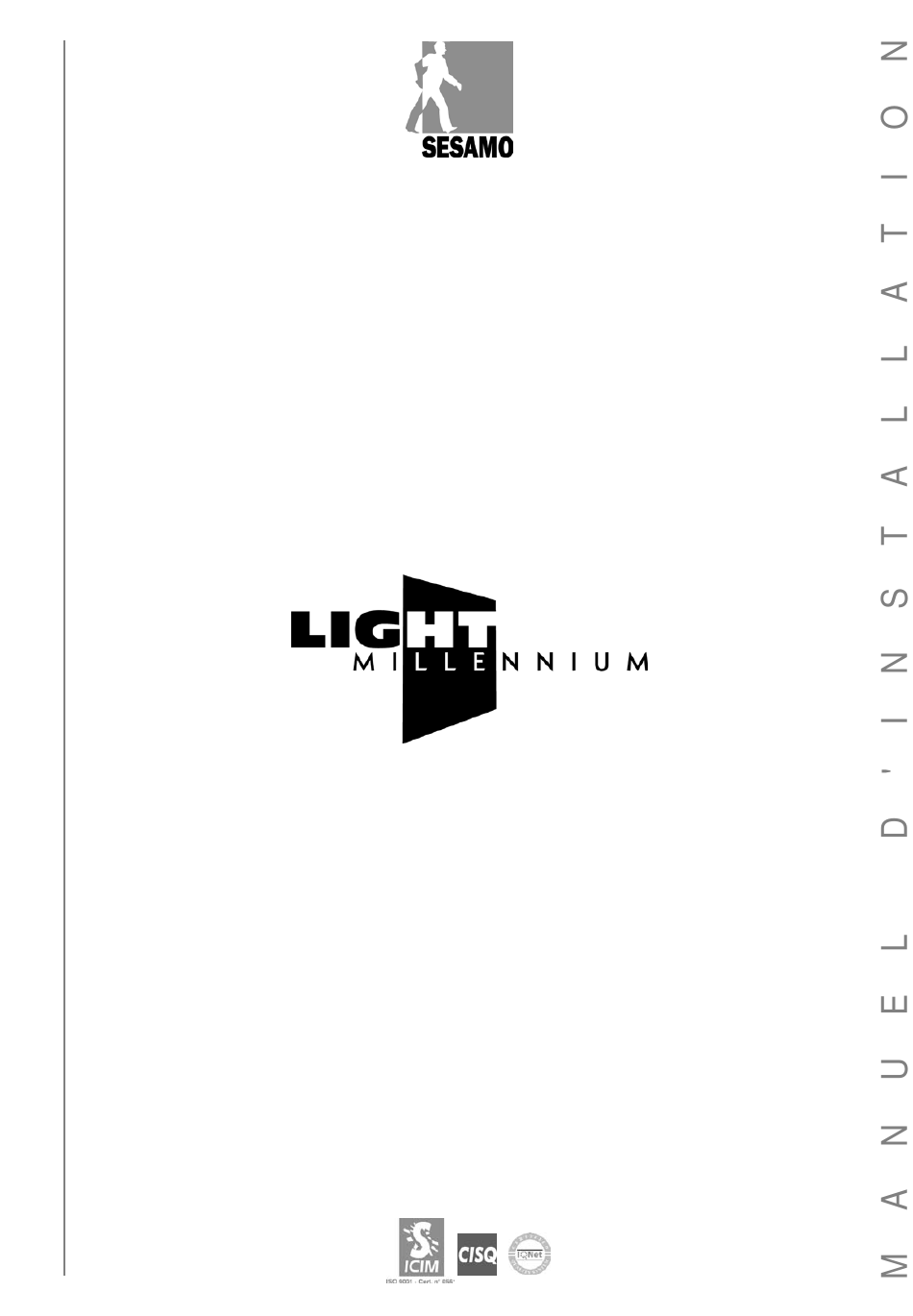

- Page 1 Automatisme pour portes coulissantes...
-
Page 3: Table Des Matières
LIGHT MILLENNIUM Manuel d'installation Index Caractéristiques techniques ................pag. Préparations avant le montage de l'automatisme ..........pag. Description de l'automatisme ................pag. Montage de la poutre de l'automatisme ............pag. Montage et réglage des vantaux ................ pag. Opérations finales .................... pag. -
Page 4: Directive Machines
Le monteur qui motorise une porte devient, conformément à Sesamo vous recommande de lire et de suivre attentivement la directive 98/37/CE le fabricant de la machine porte les instructions de montage et d'utilisation de ce manuel. Le automatique et doit montage de cet automatisme ne doit être confié... -
Page 5: Caractéristiques Techniques
H.Dispositif de fermeture de sécurité Fig. 1 tions avamta ge de ltom ati Préparations avant le montage de l'automatisme L'automation Light Millennium (fig.2) est essentielle- ment formé par: A. Caisson en alliage d'aluminium extrudé B. Couvercle de l'automation en alliage d'aluminium extrudé... -
Page 6: Montage De La Poutre De L'automatisme
LIGHT MILLENNIUM Manuel d'installation Le module intégré de contrôle du mouvement (fig.3) est essentiellement formé par : A. Plaque de support de base B. Groupe encodeur avec dispositif de réglage de la courroie C. Centrale électronique de contrôle D. Transformateur E. - Page 7 Positionnez verticalement la poutre de façon à respecter les indications des formules indiquées sur la fig.6 si vous utilisez des profilés Sesamo modèle Small ou de la fig.7 si vous utilisez des profilés ordinaires du commerce. Pour connaître le sens des abréviations de la fig.6 et de la fig.7 consultez le tableau suivant:...
-
Page 8: Enlèvement Et Déplacement Des Composants De L'automatisme
LIGHT MILLENNIUM Manuel d'installation Enlèvement et déplacement des composants de l'automatisme Dévissez les vis de fixation du couvercle (s'il y en a un) et ôtes-le de ka façon indiquée par la séquence de la fig.8.. Otez les chariots en procédant de la sorte: •... - Page 9 LIGHT MILLENNIUM Manuel d'installation Selon le type de support on peut utiliser une partie ou toutes les boutonnières de la poutre (fig.12). Pour éviter les vibra- tions ou les bruits pendant le fonctionnement, vérifiez toujours s'il y a un point de fixation solide tous les 600 mm et si la poutre est fixé...
-
Page 10: Montage Et Réglage Des Vantaux
LIGHT MILLENNIUM Manuel d'installation Montage et réglage des vantaux Fixation des chariots Seulement pour les automatisme avec Positionnement standard 1 vantail, électroserrure et A< 780 mm Fixez les chariots sur les vantaux aux hauteurs indiquées sur le schéma ci-après: : Fig.14. -
Page 11: Réglage Vertical (Pv)
Réglage horizontal (axe Pt) Il permet de régler le point de rencontre des deux vantaux. Sur les automatismes Sesamo les composants sont placés de façon à que les vantaux se rencontrent correctement au centre du passage. Si vous devez modifier en cours de montage le point de rencontre, pro- cédez de la sorte :... -
Page 12: Mise En Service Des Chariots
LIGHT MILLENNIUM Manuel d'installation Tensionnement de la courroie Pour tendre la courroie correctement procédez de la sorte : • Vérifiez si le groupe moteur est placé et fixé de la façon prévue en usine ou au moins dans une position qui permette de centrer la courroie par rapport à l'aire de glisse- ment •... -
Page 13: Réglage Du Fin De Course Des Vantaux (Fig. 22, 23, 24 Part. A, B)
LIGHT MILLENNIUM Manuel d'installation Réglage du fin de course des vantaux (Fig. 22, 23, 24 part. A, B) Automatisme à 2 vantaux : les 2 butées se trouvent l'une à l'extrémité gauche de la poutre (fig.22 A) l'autre près du milieu du vantail droit (fig.22 B). -
Page 14: Réglage De La Serrure Électrique
LIGHT MILLENNIUM Manuel d'installation Réglage de la serrure électrique • Vérifiez si le bloc de butée à coulisse est placé au milieu du chariot comme le veut la configuration de l'automatisme fig.22, 23, 24 F. Trou • Portez la(les) vantail (vantaux) en position complètement fer- mée. -
Page 15: Branchement Sur L'alimentation
LIGHT MILLENNIUM Manuel d'installation Branchement sur l'alimentation ATTENTION Avant d'effectuer les opérations qui suivent, il faut s'assurer que le réseau soit débranché. Avant d'alimenter l'appareil, il faut effectuer les contrôles prévus au paragraphe "Mise en service". Amenez le câble d'alimentation à l'intérieur de l'automatisme en faisant très attention à ne pas l'abîmer contre les arêtes métalliques éventuelles. -
Page 16: Branchements Électriques
LIGHT MILLENNIUM Manuel d'installation Branchements électriques ATTENTION Toutes les opérations de connexion sur les bornières de la carte ou des périphériques doivent s'effectuer en absence d'alimentation pour éviter des endommagements irréversibles de l'appareil électronique. Les connecteurs doivent être positionnés selon la Fig. 28 ATTENTION chaque opération de réparation ou de substitution doit... -
Page 17: Branchements De La Carte Électronique Coté Droite
LIGHT MILLENNIUM Manuel d'installation Branchements de la carte électronique côté droit Fig. 30 A. Connecteur pour carte amplificateur de photocellule M (facultatif) ILLENNIUM Introduisez le module amplificateur en respectant le sens du montage illustré par la Fig. 28. ATTENTION Sélectionnez le Jumper pour le rayon simple ou double et contrôlez le voyant à diode rouge. -
Page 18: Connecteur Sélecteur
LIGHT MILLENNIUM Manuel d'installation D. Connecteur sélecteur SELECTEUR AVANCE Câble blindé avec 4 conducteurs inter- Fig. 33 nes 0,22 mm: Ne branchez pas le blindage du câble utilisé SELECTEUR DE BASE Fig. 34 Utilisez-le pour brancher les 4 conducteurs internes du câble blindé, en respectant les correspondances indiquées par les sérigraphies placées sur le bornier de la centrale électronique et sur celui du sélecteur de logique multiple. - Page 19 LIGHT MILLENNIUM Manuel d'installation SIGNAL TYPE* DESCRIPTION FONCTIONNEMENT Commun des signaux électrique. SAFE CLOSE Signal pour le branchement éventuel Si la porte est en train de se fermer et que le contact s'ouvre, la centra- d'une photocellule externe ou d'un dis- le commande une inversion immédiate de mouvement.
-
Page 20: Fonctions Des Voyants À Diode (Led)
LIGHT MILLENNIUM Manuel d'installation Fonctions des voyants à diode (LED) ALLUME' pour indiquer l'alimentation des dispositifs ALLUME' pour indiquer qu'on a périphériques externes avec une tension 12Vdc Pour le constructeur tension de réseau à l'extérieur ALLUME' pour indiquer la présence... -
Page 21: Barrettes De Connexion
LIGHT MILLENNIUM Manuel d'installation Barrettes de connexion J1: active l'alimentation du moteur en position de fermeture complète de façon à générer une poussée continue même si les vantaux sont immobiles et fermés; J2: non utilisée; J3: générateur d'ouvertures cycliques pour tester le fonctionnement de la porte ;... -
Page 22: Connexion Et Utilisation Du Fonction Sas
Délivrez le certificat de garantie et de bon fonctionnement remplis selon les instructions mentionnées sur le certificat. Les certificats doivent être envoyés chez SESAMO entre huit (8) jours de calendrier depuis la date d'essai. Remettez au client la documentation technique du produit. - Page 24 SESAMO srl Str. Gabannone, 8/10 • 15030 Terruggia (AL) • Italy Tel: +39 0142 403223 • Fax: +39 0142 403256 www.sesamo.org • E-mail: info@sesamo.org...
