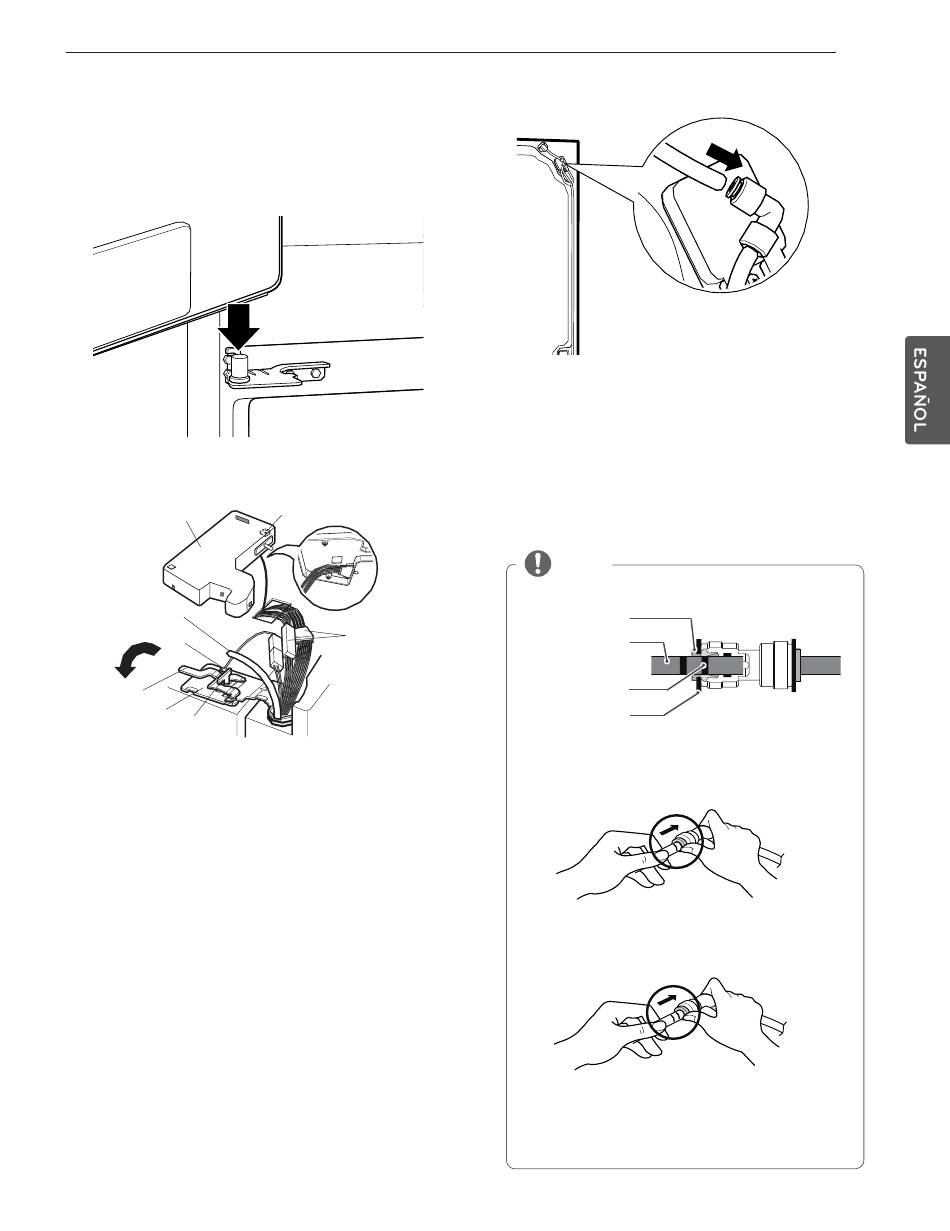

Montaje de la puerta izquierda del
refrigerador
Instale la puerta izquierda del refrigerador luego de instalar la
puerta derecha.
1
Baje la puerta hacia el pasador de la bisagra central.
(2)
(3)
(5)
(6)
(7)
(8)
2
Encaje la bisagra superior (7) sobre el pestillo de palanca
de la bisagra (8) y ajústela en su sitio.
3
Gire la palanca (6) en sentido horario para asegurar la bisa-
gra.
4
Instale el tornillo con conexión a tierra (5) y conecte los
dos mazos de cables (4).
5
Empuje el tubo de agua (3) situado en la parte superior
de la puerta izquierda dentro del agujero situado junto a
la bisagra izquierda de la parte superior del aparato hasta
que salga por la parte trasera.
6
Inserte el tubo de suministro de agua (3) dentro del
conector hasta que sólo se vea un trazo de escala. Inserte
completamente la tapa del tubo (15 mm - pulg.).
7
Enganche las pestañas situadas en el lado derecho de la
tapa de la bisagra (1) situada debajo del borde de la bisa-
gra superior (7) y coloque la tapa en su sitio.
8
Inserte y apriete el tornillo de la tapa (1).
(1)
(4)
9
Inserte el tubo de suministro de agua al menos 15 mm.
( 5/8 pulg.) en el conector.
1
0 Enganche la pestaña situada en el lado del interruptor de
la puerta de la tapa debajo del borde de la apertura para
cables de la parte superior del aparato.
1
1 Ponga la tapa en su lugar. Inserte y apriete el tornillo de la
cubierta.
NOTA
Virola
Tubo
Línea de inserción
Abrazadera
1) Presione con cuidado el anillo metálico e inserte
el tubo hasta que sólo una línea quede visible en el
tubo.
(Correcto)
(Incorrecto)
2) Tire el tubo para asegurarse que esté bien ajustado
y luego inserte la abrazadera.
15
INSTALACIÓN
