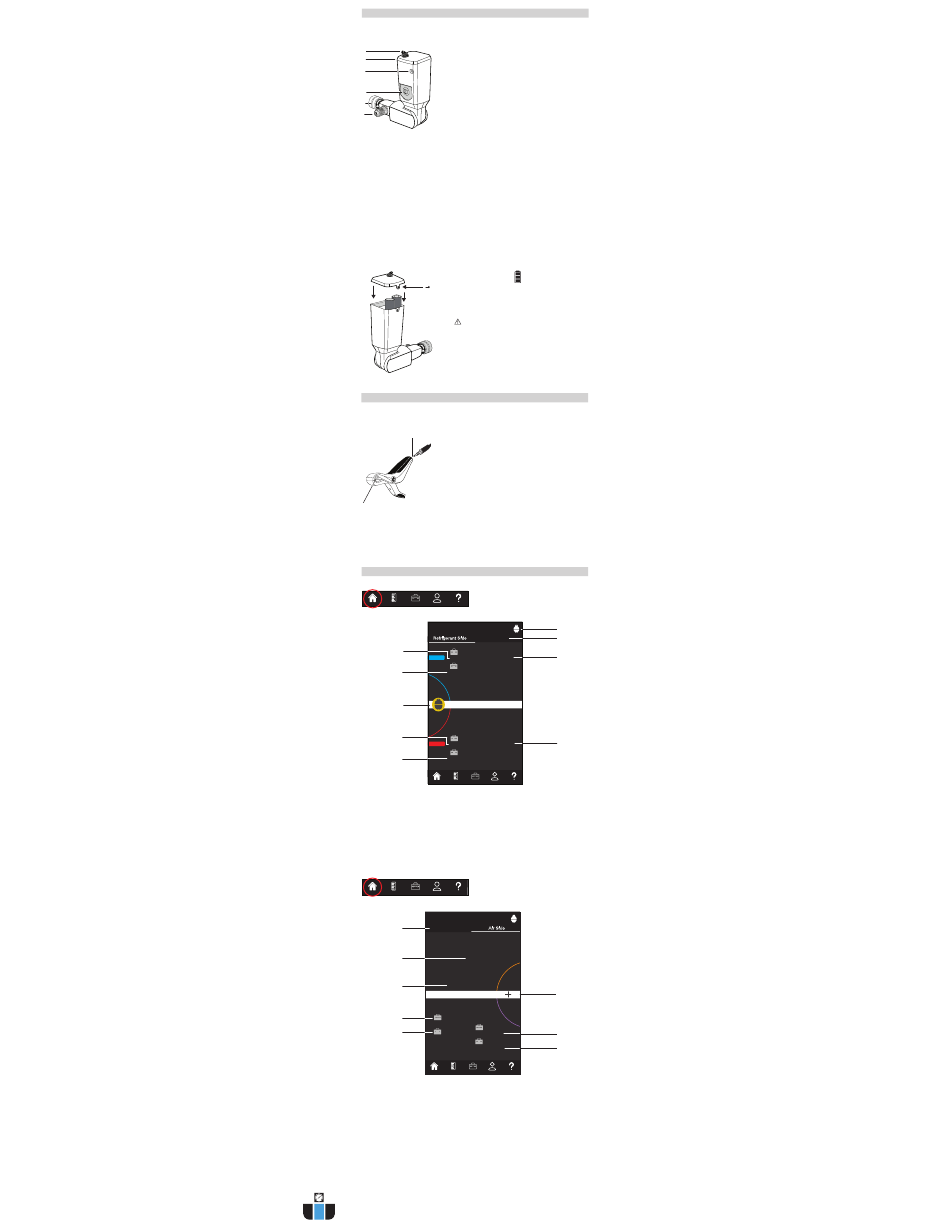

INTRODUCCIÓN A WPP1
2. Sonda de presión (WPP1): Hub 4 y Hub 6
A. Conector del cable: para conectar el sensor
de sujeción del tubo (WPC1).
A.
B. Cubierta de la batería
B.
C. Luz: parpadea
C.
encendida y parpadea
batería está baja.*
D. Botón de encendido: mantenga presionado
D.
por un segundo para encender
E. Conector de presión de 1/4 pulg. (0.635 cm)
E.
F. Conector de paso de 1/4 pulg. (0.635 cm)
F.
*NOTA: el indicador de batería baja se en-
cuentra en la pantalla de "Tool Connection"
(conexión de herramientas)
ESPECIFICACIONES GENERALES
Temperatura de operación: 14 °F a 158 °F
(-10 °C a 70 °C)
Temperatura de almacenamiento: 14 °F a
140°F (-10 °C a 60°C)
Humedad de operación: de 30% a 85% de
humedad relativa (RH)
Exceso de rango: 1000 PSI
Dimensiones: 6.70 in x 1.56 in x 1.44 in
(17 cm x 4 cm x 3.7 cm)
Peso: 7.4 oz (210 gr)
Certificación: conformidad con la CE, FCC/IC
Tipo de batería: (AA) 2
Vida útil de la batería: más de 100 horas
El nivel de batería
pantalla de "tool connection" (conexión de
herramientas) a la derecha de cada sonda
conectada.
Precaución: tenga cuidado de no perder los
tornillos al abrir los compartimentos de la batería
•
Retire la cubierta de la batería.
•
Reemplace las baterías viejas con 2 bat-
erías (AA) nuevas.
•
Reemplace la cubierta de la batería.
INTRODUCCIÓN A WPC1
3. Sensor de sujeción del tubo (WPC1). Hub 4 y Hub 6
A. Sensor de temperatura
B.
B. Conector del cable: para conectar el WPC1
al WPP1
NOTA: el diámetro máximo del tubo para el WPC1
es 1.5 pulg. (3.8 cm)
ESPECIFICACIONES GENERALES
Temperatura de operación: -40 °F a 185 °F
A.
(-40 °C a 85 °C)
Temperatura de almacenamiento: 14°F a 140 °F
(-10°C a 60 °C)
Dimensiones: 5.66 pulg. x 3.81 pulg. x 1.10 pulg.
(14.4 cm x 9.7 cm x 2.8 cm)
Peso: 2.1 oz (60 gr)
Certificación: conformidad con la CE, FCC/IC
INTRODUCCIÓN AL HUB DE UEI
A. Pantalla de inicio:
lado de refrigerante
Hub
Refrigerant Side
Air Side
A.
select tool
Suction
Line Pressure
select tool
B.
Line Temp
--.--°F
Superheat
C.
R507A
--.--°F
Subcooling
D.
select tool
Liquid
Line Pressure
select tool
E.
Line Temp
A. Presión de la línea de succión
F.
Lista de refrigerantes (toque
B. Temperatura de la línea de succión
para ver)
C. Sección de refrigerantes favoritos
G. Pantalla del lado de aire (toque o
(toque para ver)
deslice hacia la izquierda para ver)
D. Presión de la línea de líquido
H. Temperatura de saturación de
E. Temperatura de la línea de líquido
vapor
I.
Temperatura de saturación de
líquido
A. Pantalla de inicio:
lado de aire
Hub
A.
Refrigerant Side
Air Side
--.--°F
B.
Delta T
--.--°F
C.
Target Delta T
D.
select tool
Return Dry Bulb
select tool
E.
select tool
Supply Dry Bulb
Return Wet Bulb
select tool
Supply Wet Bulb
A. Pantalla del lado de refrigerante
E. Temperatura del bulbo húmedo
(toque o deslice hacia la dere-
de retorno
cha para ver)
F.
Cálculos de retorno y suministro
B. Delta T (temperatura)
(toque para ver)
C. Deseada Delta T (temperatura)
G. Temperatura del bulbo seco de
(asume 400 CFM/tonelada)
suministro
D. Temperatura del bulbo seco de
H. Temperatura del bulbo húmedo
retorno
de suministro
www.calcert.com
15
10
20
5
25
0
30
VERDE
cuando la sonda está
ROJO
cuando la
se muestran en la
F.
G.
--.--°F
H.
Vapor
Saturation
--.--°F
I.
Liquid
Saturation
F.
G.
H.
