UEi Test Instruments HUB2 Mode D'emploi page 10

1.800.544.2843

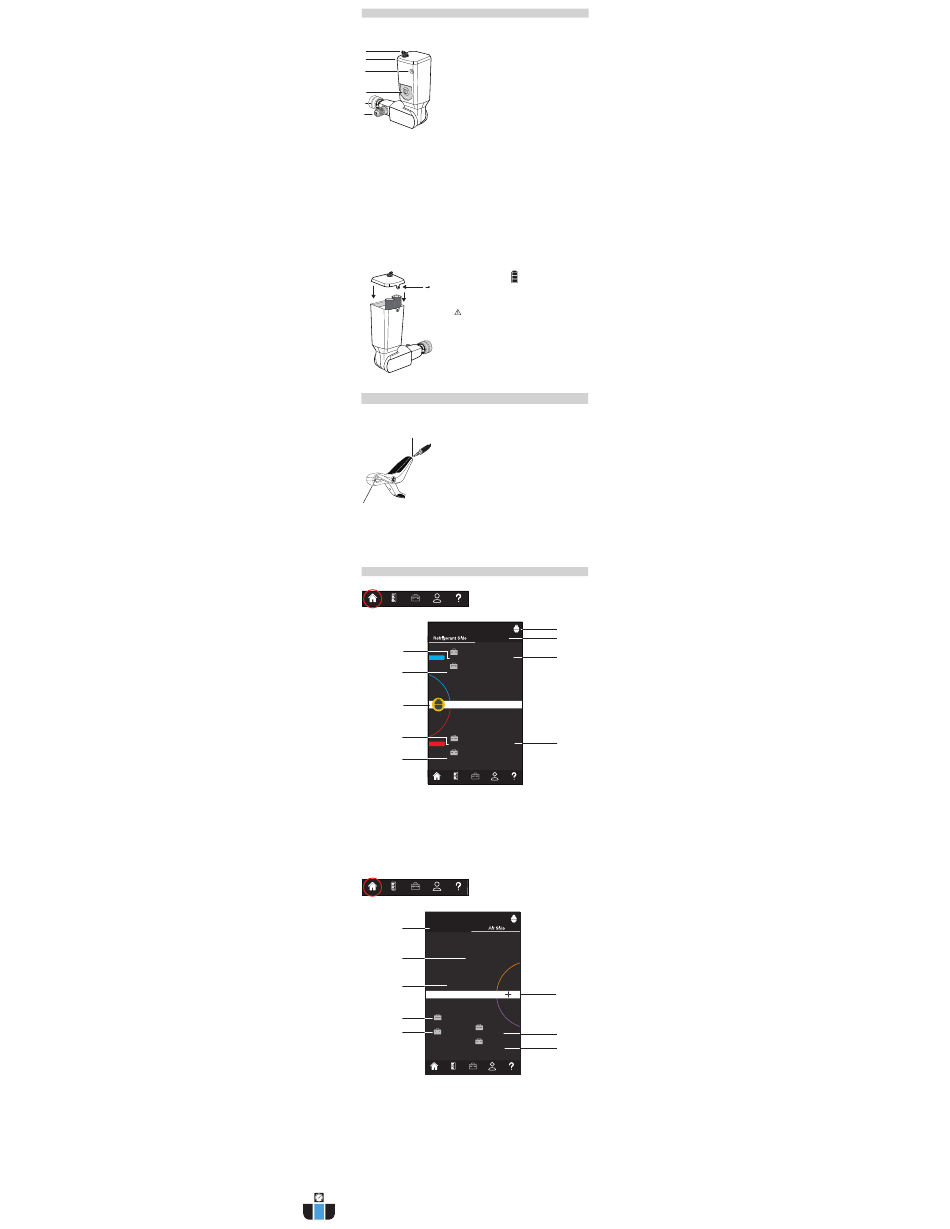

APERÇU - WPP1
2. Sonde de pression (WPP1) : HUB4 et HUB6
A. Module externe de raccord de câble : pour
raccorder le capteur de collier de serrage
A.
(WPC1).
B.
B. Couvercle des piles
C.
C. Voyant : Clignote en
se met en marche et clignote en
lorsque la pile est faible.*
D.
D. Bouton marche/arrêt : Maintenir enfoncé
E.
pendant une seconde pour mettre en marche
F.
E. Connecteur de pression 1/4 po (0,635 cm)
F. Connecteur de relais 1/4 po (0,635 cm)
*REMARQUE : L'indicateur de pile faible se trouve
dans l'écran « Connexion d'outils » (Tool Connection)
SPÉCIFICATIONS GÉNÉRALES
Température de fonctionnement : 14 °F à 158 °F
(-10 °C à 70 °C)
Température de stockage : 14 °F à 140 °F
(-10 °C à 60 °C)
Humidité de fonctionnement : 30 % à 85 % HR
Dépassement de plage : 1000 PSI
Dimensions : 6,70 po x 1,56 po x 1,44 po
(17 cm x 4 cm x 3,7 cm)
Poids du produit : 7,4 oz (210 gr)
Homologation : Conformité CE, FCC/IC
Type de pile : (AA) 2
Autonomie de la pile : 100+ heures
Le niveau de pile
l'écran de « Connexion d'outils » à la droite
de chaque sonde connecté.
Mise en garde : Faire attention de ne pas perdre
les vis lorsque vous ouvrez le compartiment de piles
• Retirer le couvercle des piles.
• Remplacer les vieilles piles par 2
nouvelles piles (AA).
• Replacer le couvercle des piles.
APERÇU - WPC1
3. Capteur de collier de serrage (WPC1) : HUB4
et HUB6
B.
A. Capteur de température
B. Module externe de raccord de câble : pour
raccorder le WPC1 au WPP1.
REMARQUE : Le diamètre maximal du tuyau pour le
WPC1 est de 1,5 po (3,8 cm).
SPÉCIFICATIONS GÉNÉRALES
A.
Température de fonctionnement : -40 °F à 185 °F
(-40 °C à 85 °C)
Température de stockage : 14 °F à 140 °F (-10 °C à 60 °C)
Dimensions : 5,66 po x 3,81 po x 1,10 po
(14,4 cm x 9,7 cm x 2,8 cm)
Poids du produit : 2,1 oz (60 gr)
Homologation : Conformité CE, FCC/IC
APERÇU DU HUB UEi
A. Écran d'accueil :
Côté du réfrigérant
Hub
Refrigerant Side Air Side
A.
select tool
Suction Line Pressure
select tool
B.
Line Temp
--.--°F
Superheat
C.
R507A
--.--°F
Subcooling
D.
select tool
Liquid Line Pressure
select tool
E.
Line Temp
A. Pression de conduite de succion F. Liste de réfrigérant (toucher pour
B. Température de conduite de suc- afficher)
cion G. Écran côté air (toucher ou balayer
C. Favoris de réfrigérant (toucher vers la gauche pour afficher)
pour afficher) H. Température de saturation de
D. Pression de conduite du liquide vapeur.
E. Température de conduite du I. Température de saturation de
liquide liquide
A. Écran d'accueil :
Côté Air (Air Side)
Hub
A.
Refrigerant Side Air Side
--.--°F
B.
Delta T
--.--°F
C.
Target Delta T
D.
select tool
Return Dry Bulb
select tool
E.
select tool
Supply Dry Bulb
Return Wet Bulb
select tool
Supply Wet Bulb
A. Écran du côté du Réfrigérant E. Température d'ampoule humide
(toucher ou balayer vers la de retour
droite pour afficher)
F. Calculs de retour et d'alimentation
B. Delta T (température) (toucher pour afficher)
C. Cible Delta T (température) G. Température d'ampoule sèche
(présuppose 400 CFM/tonne) d'alimentation
D. Température d'ampoule sèche H. Température d'ampoule humide
de retour d'alimentation
www.calcert.com
15
10 20
5 25
0 30
VERT lorsque la sonde
ROUGE
est affiché dans
F.
G.
--.--°F H.
Vapor
Saturation
--.--°F I.
Liquid
Saturation
F.
G.
H.
