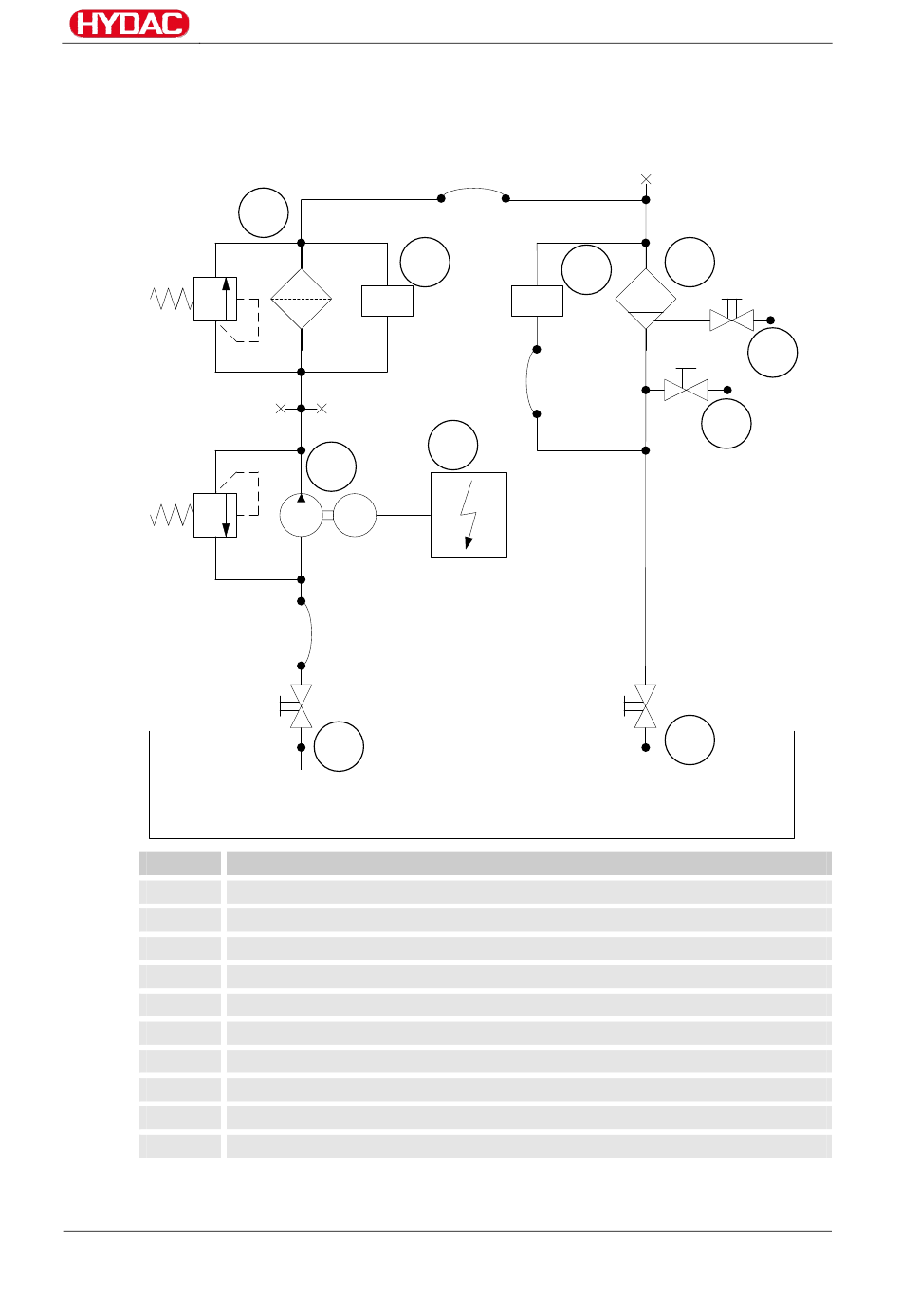

Schéma hydraulique
Le groupe présente le schéma hydraulique suivant :
Pos.
Désignation
100
Indicateur de colmatage, optique pour le corps de filtre
200
Indicateur de colmatage, optique pour le corps de coalescence
1330
Entrée
2000
Corps de coalescence
2560
Sortie
3210
Vidange d'eau
3350
Vidange, corps de coalescence
4000
Groupe motopompe
5000
Corps de filtre (pré-filtre)
7000
Interrupteur principal à disjoncteur
LVU-CD-40
BeWa LVU-CD-40 4035823a fr 2016-01-08.doc
5000
100
4000
M
1330
200
7000
fr
Schéma hydraulique
2000
3210
3350
2560
Page 23 / 72
2016-01-08
