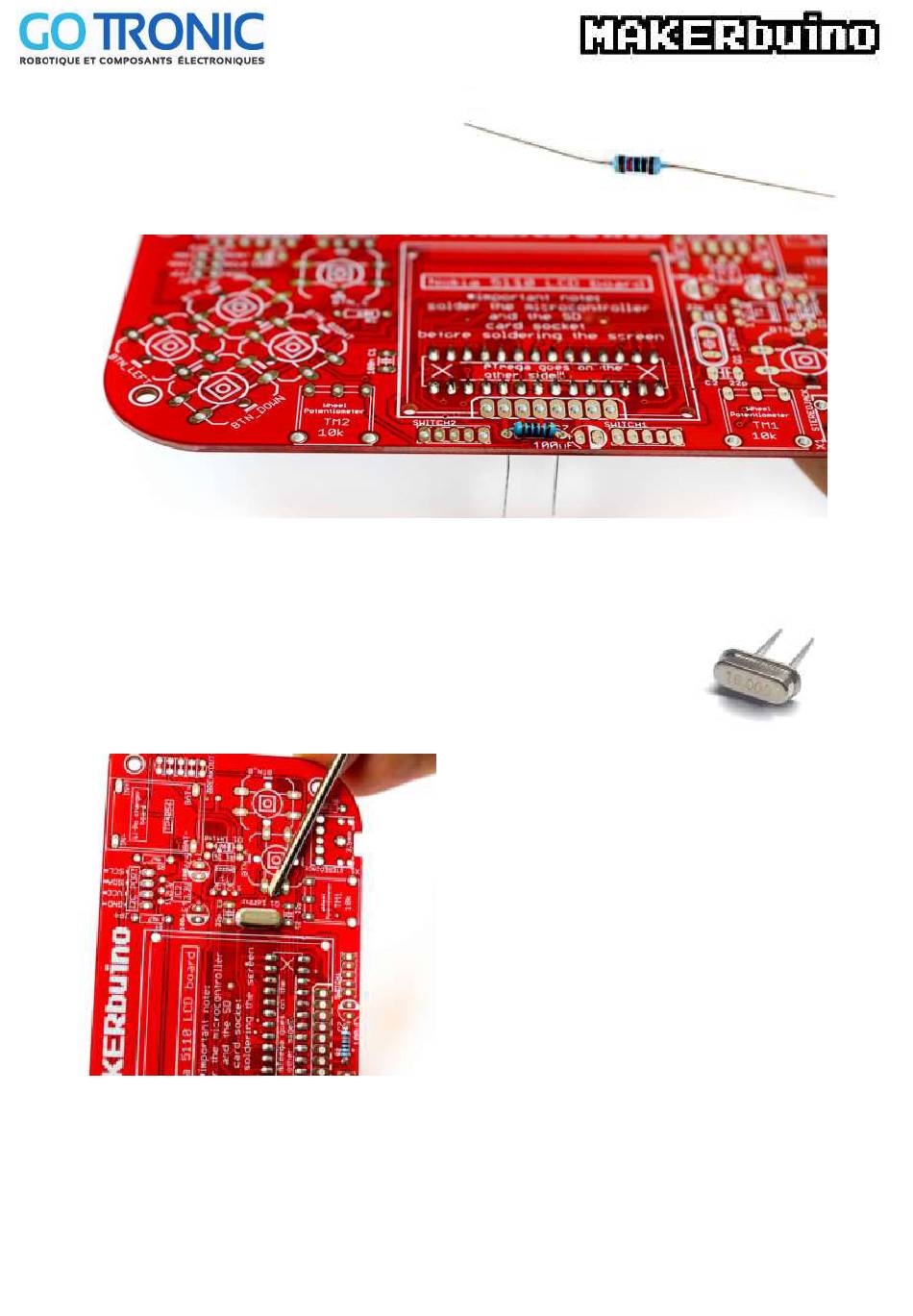

3. La résistance de 10 kΩ :
Cette résistance de couleur marron, noir, noir,
rouge, marron est à souder sur l'emplacement
R2 et ne dispose d'aucune polarité.
Remarque : il est nécessaire de conserver les pattes coupées des résistances pour les étapes
suivantes.

4. Le quartz 16 MHz :

Suivant l'approvisionnement le marquage peut être différent. Par exemple
16B000.
Ce quartz se soude à l'emplacement indiqué Q1,16
MHz.
Page 7 sur 25
