8. Le transistor 2N2222 et le régulateur 3,3 Vcc :
Attention à ne pas confondre les deux composants qui possèdent le même
boîtier TO92 mais pas les mêmes caractéristiques !
Le transistor est marqué 2N2222A ou KSP2222A.
Le régulateur est marqué 1702 ou 3302.

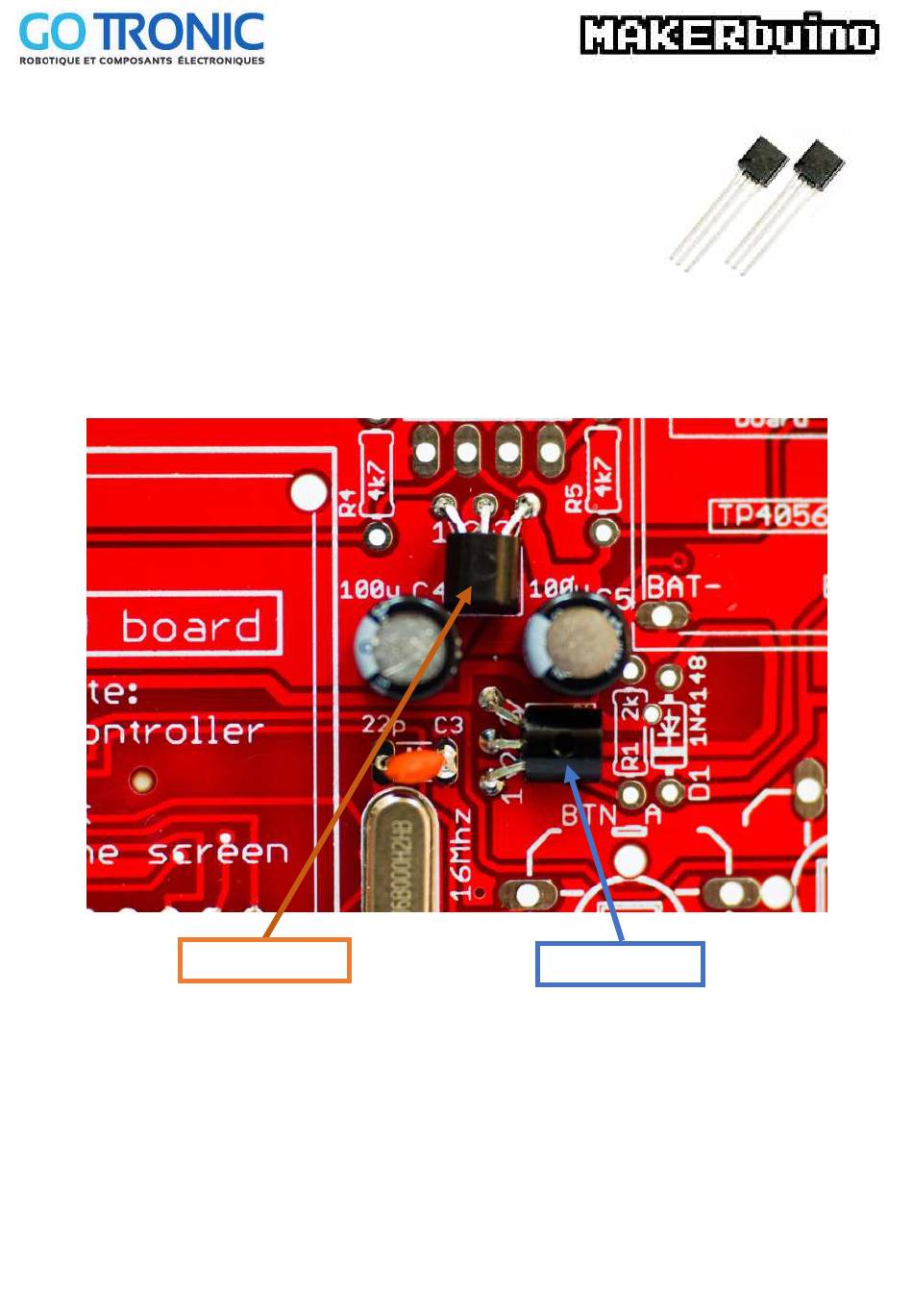

Le transistor se soude sur le marquage T1 et le régulateur 3,3 Vcc sur le marquage IC2 3,3V
Régulateur 3,3 Vcc
Transistor 2N2222
Les faces plates du transistor et du régulateur doivent se plaquer à 90° contre la carte électronique
comme ci-dessus. La partie bombée doit être vers le dessus.
