MISES EN GARDE :
 Le GPS n'est pas un moyen primaire de navigation. Il est un support à la navigation que vous
avez préparée à l'aide de la documentation SIA à jour, la base de donnée du GPS ne l'étant pas
forcément.
 Le pilote doit se familiariser avec le GPS au sol, préalablement à toute utilisation en vol.
REMARQUE :
 Le GPS a été paramétré par l'installateur conformément à l'utilisation de l'ACRM : ne pas modifier
les paramètres de la fonction « SYSTEM ».
 Ne jamais extraire la carte SD lorsque l'appareil est sous tension.

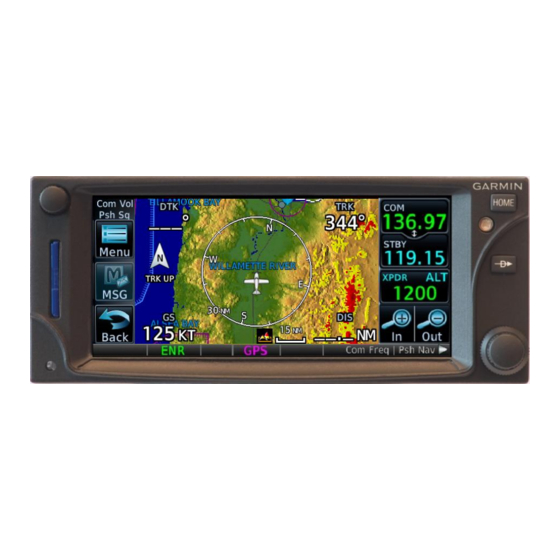

: Le GTN 635 est un GPS assorti d'une radio (espacement de fréquences de 8.33Mhz).
Présentation
Son utilisation et sa manipulation ressemblent à celles d'une tablette car l'écran est tactile : UTILISER
PAR TOUCHERS LEGERS. Pour la plupart des fonctions détaillées plus bas, une touche « BACK »
permet de revenir à la page précédente et une touche « CANCEL » permet d'annuler la dernière
sélection validée. Autour de l'écran tactile, seulement 4 boutons:
Volume, squelch
Carte SD
: Après la mise sous tension, un écran de démarrage apparaît. Attendre l'affichage du
Mise en route
Menu («HOME »).
Fonctions :
- Afficher une fréquence radio: Les fréquences sont affichées en haut à droite de l'écran tactile. La
ère
1
, fenêtre COM, notée en vert, est la fréquence active ; en dessous, fenêtre STBY, celle en standby.
Méthode 1 : Utiliser les boutons concentriques en bas à droite pour régler les fréquences.
Exemple : afficher 120.400: Tourner le gros bouton pour afficher les Mhz (120 dans l'exemple), et le
petit bouton pour les Khz (400 dans l'exemple). Pour passer de la fréquence active à la fréquence en
STBY, toucher la fréquence active ou appui prolongé sur le petit bouton (celui des Khz).
Méthode 2 : Toucher la fréquence en STBY. Un clavier numérique apparaît. Composer la
fréquence puis appuyer sur « ENTER ». Pour basculer les fréquences, toucher « XFER ».
La fonction « MON », si elle est sélectionnée, permet de veiller la fréquence en STBY (ex : ATIS).
Dès réception d'un message, cette fréquence passe en active et repasse en STBY à la fin du message.
Appuyer de nouveau sur « MON » pour annuler la fonction.
NB : La méthode 1 est recommandée lors de turbulences.
Lorsque la station est reçue, « RX » apparaît dans la fenêtre « COM ». Lorsqu'un message est émis,
« TX » apparaît.
- Régler le volume de la radio : tourner le bouton de gauche. La radio est associée à un squelch
automatique. NOTE : un appui long sur le bouton de gauche affiche et active la fréquence d'urgence
121.5. La fréquence est alors verrouillée. Un 2
NOTICE D'UTILISATION DU GPS GARMIN GTN 635
ECRAN TACTILE
nd
appui long déverrouille et désactive cette fréquence.
Menu (HOME)
Aller à (GO TO)
Petit et gros boutons
concentriques
