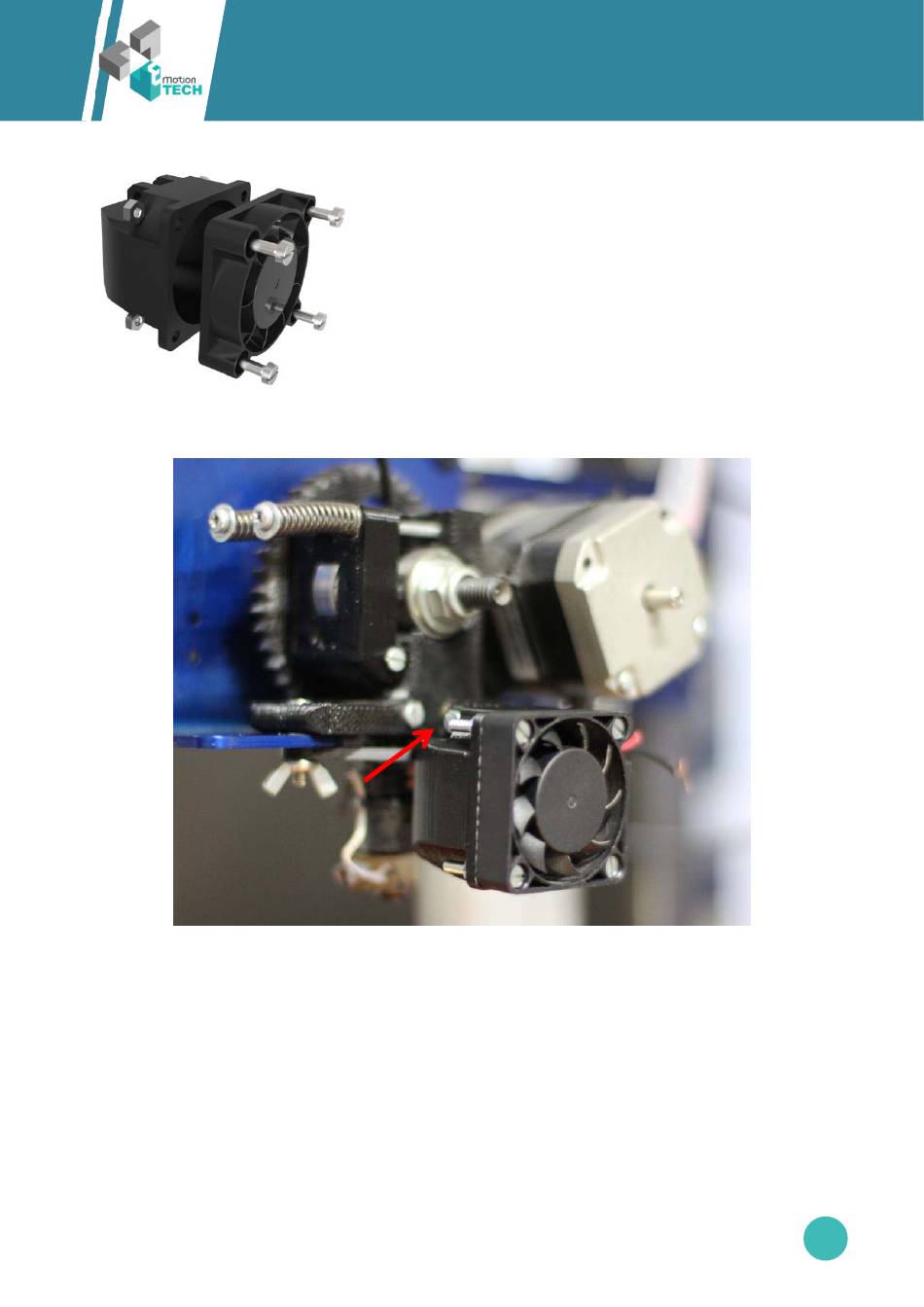

Fixer cet ensemble sur l'Attache support ventilateur à l'aide de la vis M3x20 et d'un écrou M3.
Notice de montage OrdBot Hadron
Préparer le ventilateur 4x4 en soudant à son câble d'alimentation
le câble fourni avec 2 broches (souder rouge avec rouge et noir
avec noir). Nous vous recommandons de protéger les soudures
avec de la gaine thermo rétractable (à glisser avant la soudure) ou
avec du chatterton (ruban adhésif isolant).
Placer le ventilateur sur le Support ventilateur en orientant les
câbles d'alimentation sur la droite et la face avec les écritures
vers l'intérieur et le fixer à l'aide de quatre vis M3x20 et de quatre
écrous M3.
47
