Notice de montage OrdBot Hadron

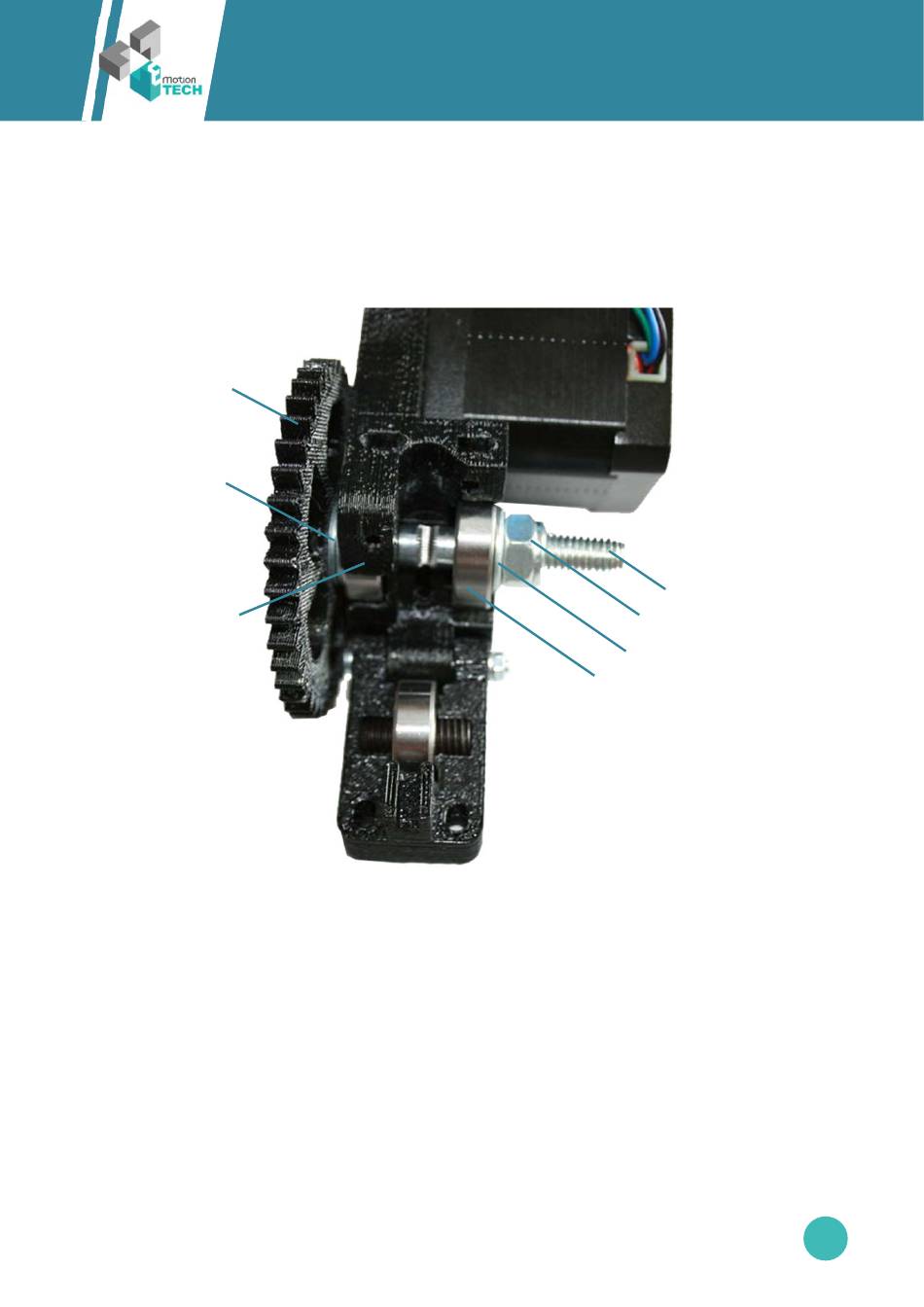

Assembler la grande roue dentée (Wade Big Gear) à l'aide de la vis d'entraînement en y intercalant dans
l'ordre : 2 rondelles Ø8 mm, deux roulement 608, une rondelle Ø8 mm puis un écrou Nylstop. Avant de
serrer, vérifier que la gorge crantée de la vis d'entraînement est face au trou (par lequel le fil va passer.
Attention, l'écrou Nylstop possède une bague en plastique qu'il faut déformer lors du serrage (système de
freinage du desserrage).
Wade Big Gear
2x Rondelles
Ø 8 mm
Vis d'entraînement
1x Roulement 608
1x Ecrou M8 Nylstop
(non visible)
1x Rondelles Ø 8 mm
1x Roulement 608
Faire coulisser le moteur pour que le pignon et la roue dentée soit bien engrenés et serrer les trois vis de
fixation du moteur.
