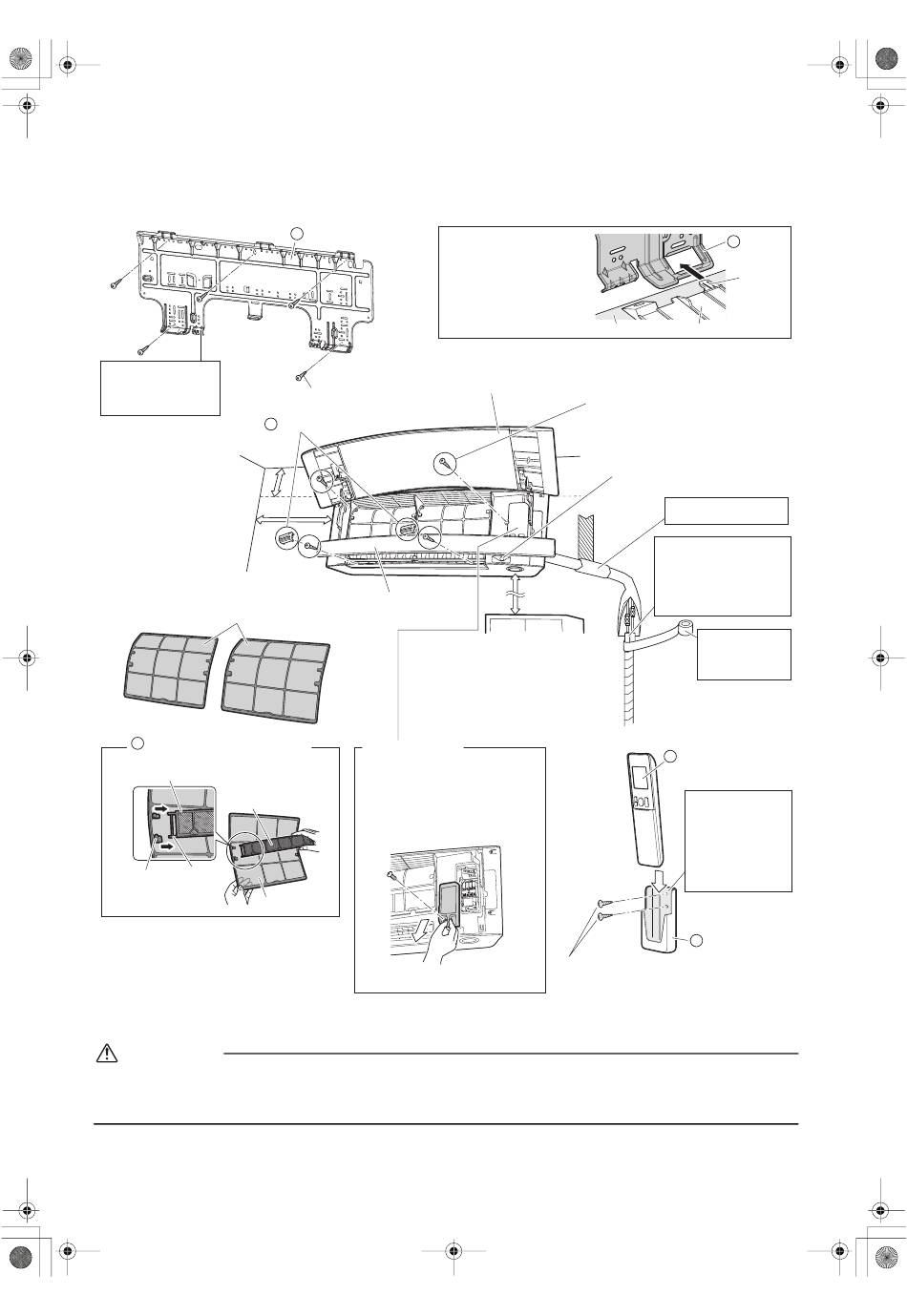

Schémas d'installation de l'unité intérieure
La plaque de montage
doit être installée sur un
mur qui peut supporter le
poids de l'unité intérieure.
30mm ou plus
du plafond
50mm ou plus
des murs
(des deux côtés)
Filtres à air
B Filtre purificateur d'air photocatalytique
à apatite de titane (2)
Cadre de filtre
Filtre purificateur
d'air photocatalytique
à apatite de titane
Languette
Griffe
Capteur à ŒIL INTELLIGENT
ATTENTION
• Ne heurtez ni ne poussez violemment le capteur à ŒIL INTELLIGENT. Il pourrait s'abîmer et mal fonctionner.
• Ne placez pas de gros objets près du capteur. Maintenez également les appareils de chauffage et les humidificateurs hors de
la zone de détection du capteur.
3
A Plaque de montage
Vis
(procurées sur place: M4 × 25L)
G
Cache-vis
Panneau avant inférieur
Assurez-vous qu'il n'y a aucun obstacle
dans une plage de 500mm au-dessous du
récepteur de signaux.
S'il y a de tels obstacles, ceci risque
d'affecter négativement les performances de
réception du récepteur et de diminuer la
distance de réception.
Couvercle de service
Le couvercle d'entretien est amovible.
n
O Méthode d'ouverture
1) Enlevez les vis du couvercle de service.
2) Tirez le couvercle de service en
diagonale vers le bas dans le sens
de la flèche.
3) Tirez vers le bas.
Filtre à air
n
Fixation de l'unité intérieure
Accrochez les griffes du cadre
inférieur à la plaque de
montage.
Si les griffes sont difficiles à
accrocher, retirez la grille avant.
Grille avant
Panneau avant supérieur
Vis (M4 × 16L)
Lors du démontage de la grille avant,
*
reportez-vous à "Retrait et installation de la
grille avant" à la page 4.
500mm
ou plus
Vis de fixation pour le support
de télécommande
(procurées sur place: M3 × 20L)
A Plaque de
montage
Pince
Cadre inférieur
Capteur à ŒIL INTELLIGENT
Trou pour la tuyauterie
colmaté avec du mastic.
Coupez le tuyau d'isolation
thermique à une longueur
appropriée et enrobez-le de
ruban en vous assurant
qu'aucun espace n'est laissé à
l'endroit de la coupe du tuyau
d'isolation thermique.
Enrobez le tuyau
d'isolation avec le
ruban de finition du
bas jusqu'en haut.
C Télécommande
sans fil
Avant de visser le
support de la
télécommande sur le
mur, assurez-vous que
les signaux de
commande sont reçus
correctement par
l'unité intérieure.
D Support de
télécommande
IFrançais
