MAP Mix Provectus

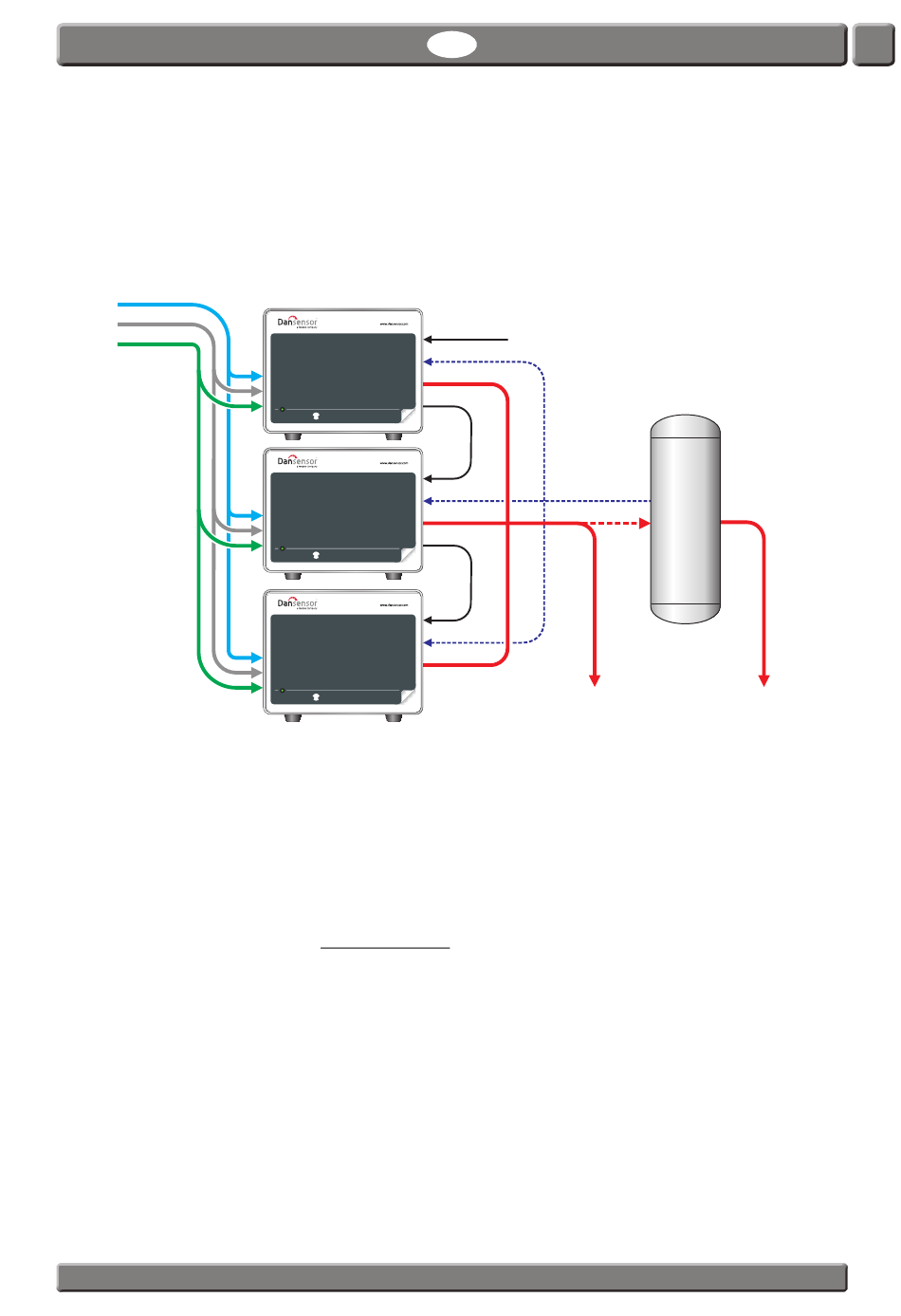

Raccordement de plusieurs mélangeurs
Les mélangeurs de gaz MAP Mix Provectus dotés de la version V1.10 ou supérieure du micrologiciel
comprennent une fonction intégrée permettant de raccorder jusqu'à trois mélangeurs de configuration
identique afin d'obtenir des flux de gaz très élevés pour pouvoir atteindre jusqu'à 4500 l/min selon le
mélange sélectionné.
GAS IN 1 (O )
2
GAS IN 2 (CO )
2
GAS IN 3 (N )
2
Règles et restrictions liées aux mélangeurs raccordés :
• Il est possible de raccorder jusqu'à trois mélangeurs au total
• Les mélangeurs doivent être du même type (2 gaz ou 3 gaz) et être dotés de la même version de
logiciel
• Le premier mélangeur est le mélangeur « maître » qui contrôle automatiquement les mélangeurs «
esclaves »
• Le mélange gazeux, le flux et la commande démarrage/arrêt sont uniquement paramétrés sur le
mélangeur « maître »
• Les mélangeurs raccordés NE PRENNENT PAS en charge la commande GasSave de MAP Check 3
• Les mélangeurs raccordés peuvent uniquement être commandés à l'instar de mélangeurs « Flux » ou
« Tampon »
• Dans une configuration « Tampon », toutes les entrées du « CAPTEUR DE PRESSION » doivent être
connectées au réservoir à capacité tampon
• Les mélangeurs sont connectés en série à l'aide de câbles de modem NULL courts (0,5 m) (cf.
« Accessoires » à la page 73).
• L'admission et la sortie de gaz doivent être connectées en parallèle aux mêmes ports
• Les restrictions concernant le rayon de courbure et la longueur minimums doivent être respectées (cf.
« Tuyaux corrects pour les entrées de gaz » à la page 17 pour en savoir plus)
• Sur les mélangeurs dotés d'un écran d'affichage, une petite icône indique le nombre de mélangeurs «
esclaves » raccordés
Dansensor A/S
FR
COM1
Mixer 1
"
Maître
"
COM2
MAP Mix Pro ectus
V
COM1
Mixer 2
"
Esclave
"
COM2
MAP Mix Pro ectus
V
COM1
Mixer 3
"
Esclave
"
MAP Mix Pro ectus
V
COPYRIGHT ©
Guide utilisateur
Commande à distance depuis l'emballeuse
ou MAP Check 3 (si commandé à distance)
Lignes de pression
dans le réservoir
tampon
RÉSERVOIR
CAPACITÉ
TAMPON
(OPTION)
SORTIE MÉLANGE GAZEUX
(aucun tampon)
PBI-300864-F 06/2015
25
SORTIE MÉLANGE GAZEUX
(à partir du tampon)
