Configuration d'une mesure de niveau

R
E

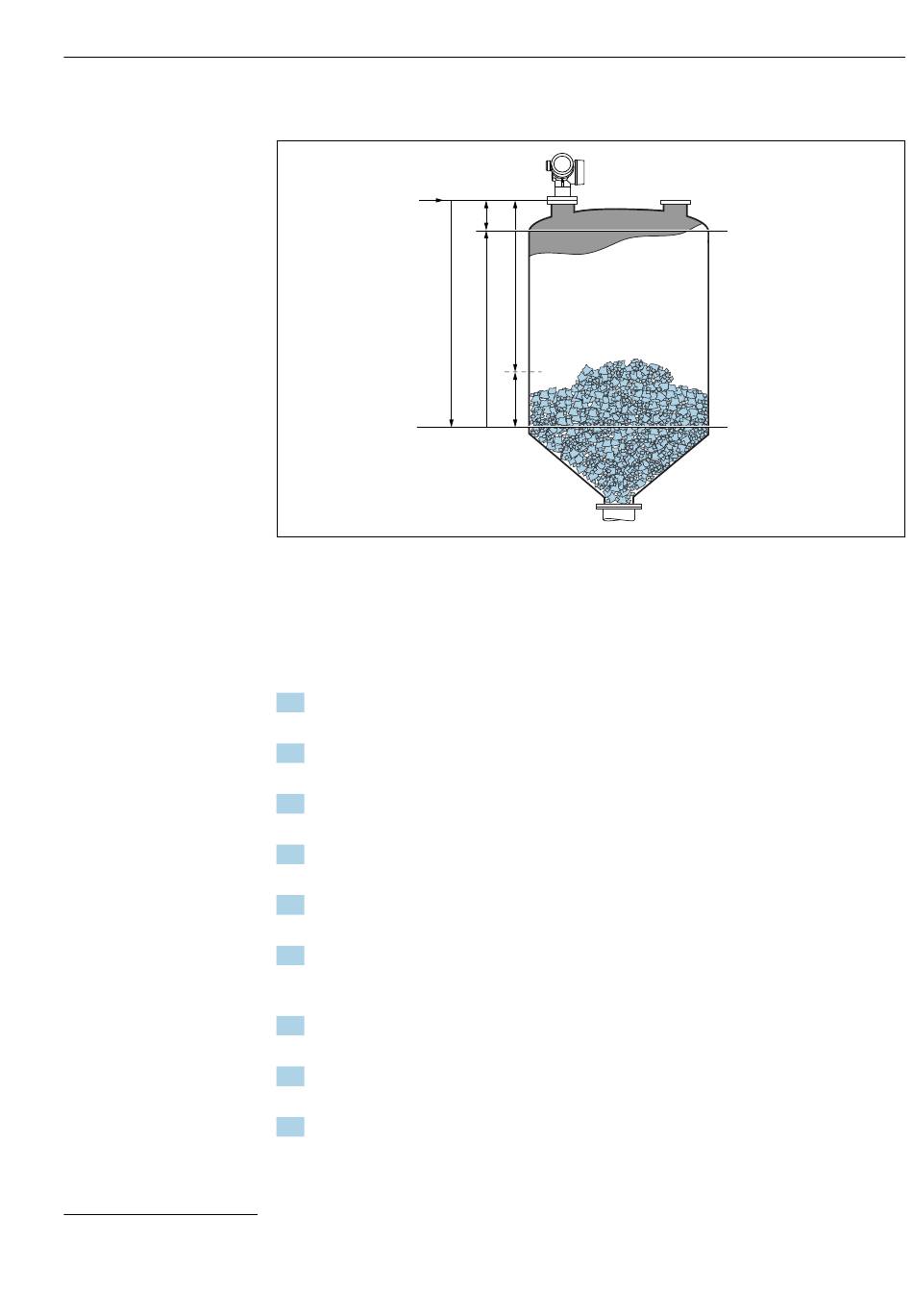

 26 Paramètres de configuration pour la mesure de niveau dans les solides
R Point de référence de la mesure
D Distance
L Niveau
E Distance du point zéro (= zéro)
F Plage de mesure (= étendue)
1. Aller à : Configuration → Désignation du point de mesure
 Entrer la désignation du point de mesure.
2. Aller à : Configuration → Unité de longueur
 Sélectionner l' u nité de longueur.
3. Aller à : Configuration → Type de cuve/silo
 Sélectionner le type de cuve.
4. Aller à :Configuration → Vitesse remplissage solide max
 Sélectionner la vitesse de remplissage maximale prévue.
5. Aller à :Configuration → Vitesse vidange solide max
 Sélectionner la vitesse de vidange maximale prévue.
6. Aller à : Configuration → Distance du point zéro
 Entrer la distance "vide" E (distance entre le point de référence R et le niveau
4)
0%) .
7. Aller à : Configuration → Plage de mesure
 Entrer la distance "plein" F (distance entre les marques 0% et 100%).
8. Aller à : Configuration → Niveau
 Affichage du niveau mesuré L.
9. Aller à : Configuration → Distance
 Affichage de la distance D entre le point de référence R et le niveau L.
Mise en service via le menu de configuration
BD
D
F
L
100%
0%
A0016934
79
