Micropilot FMR56, FMR57 FOUNDATION Fieldbus
Endress+Hauser

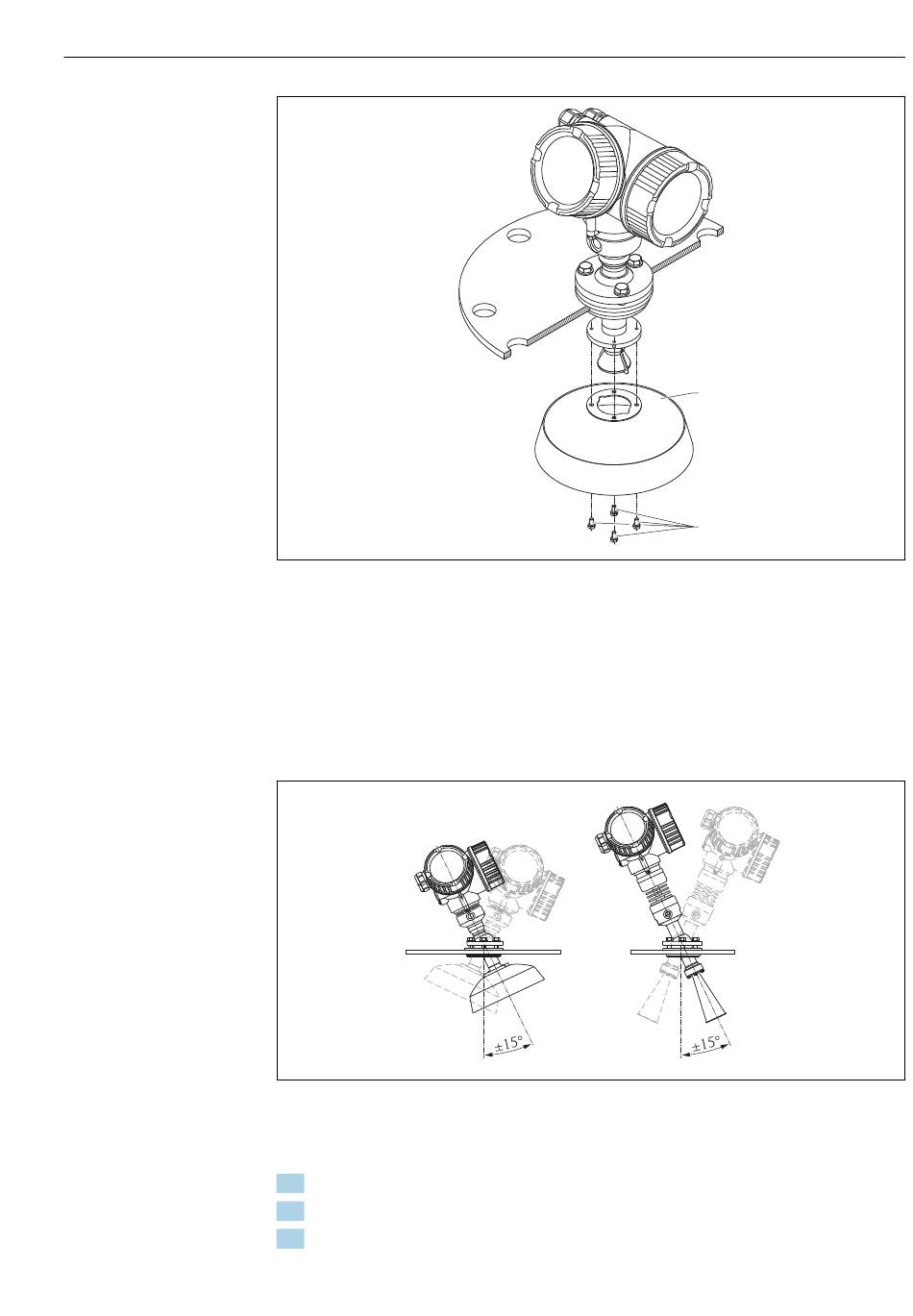

1 Réflecteur parabolique
2 4 vis ; couple de serrage : 3 Nm (2,2 lbf ft)
6.3.5

Dispositif d'orientation pour FMR57

Grâce au dispositif d' o rientation, l' a xe de l' a ntenne peut être incliné jusqu' à 15° dans toutes
les directions. Le dispositif d' o rientation sert à orienter de façon optimale le faisceau du
radar vers la surface des solides en vrac.
Structure de commande : caractéristique 100 "Raccord process", versions XCJ, XEJ, XFJ
 10 Micropilot FMR57 avec dispositif d' o rientation
Orientation de l' a xe de l' a ntenne :
1. Dévisser les vis.
2. Orienter l' a xe de l' a ntenne (jusqu' à max. ± 15° dans toutes les directions).
3. Visser fermement avec 15 Nm (11 lbf ft).
Montage
1
2
A0018877
A0016931
