4

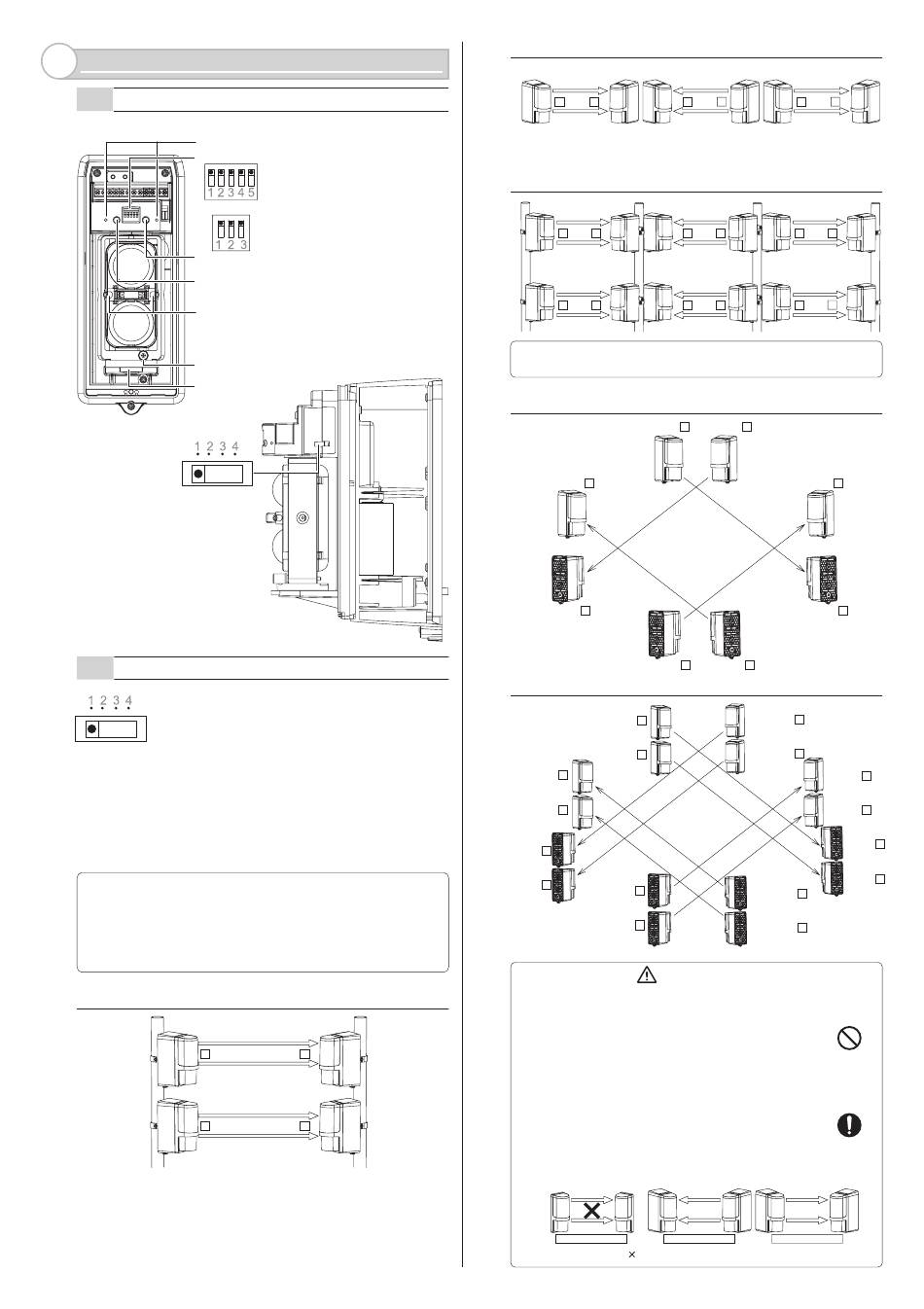

REGLAGES

4-1 FONCTION

(Tous les réglages suivants des interrupteurs sont des réglages d'usine.)
Point de test (Récepteur uniquement)
Récepteur :
Émetteur :
Récepteur : Voyant LED de l'alarme
Émetteur : LED de l'alimentation électrique
LED batterie faible
Viseur
Cadran d'alignement vertical
Cadran d'alignement
horizontal
4 Sélecteur de canal
de fréquence du
faisceau

4-2 4 SELECTEURS DE FREQUENCE DE CANAL DE FAISCEAU

Le sélecteur de 4 canaux de fréquences de faisceau
peut être utilisé pour éviter les interférences qui
peuvent survenir quand on utilise plusieurs faisceau
sur longue distance ou dans les applications
d'empilement de faisceaux.
• Utiliser l'interrupteur fourni pour sélectionner parmi
4 fréquences de faisceau.
• Vérifier que le récepteur et l'émetteur qui se font
face sont réglés sur le même canal.
• Les applications avec plus d'un double
empilement sont impossibles.
Remarque>>
Toujours commuter les fréquences sur DEUX canaux séparés
lorsqu'on empile les unités l'une sur l'autre.
(Voir exemple suivant)
L'unité supérieure est sur le canal 1 alors que l'unité inférieure
est sur le canal 3. On aurait aussi pu utiliser les canaux 2 et 4.
a) Protection du double empilement
Émetteur A 1
3
Émetteur B
Comme le récepteur B peut recevoir le faisceau infrarouge de
l'émetteur A, choisir les fréquences comme indiqué dans la figure
ci-dessus.
(Dans la figure, chaque numéro dans le carré indique un numéro
de canal.)
1,2 : Interrupteur de réglage d'interruption du faisceau
3 : Interrupteur de la temporisation d'économie de batterie
4 : Interrupteur de marche de sortie intermittente
5 : Interrupteur de sélection N.C./N.O.
1 : Interrupteur de la temporisation d'économie de batterie
2 : Interrupteur de marche de sortie intermittente
3 : Interrupteur de sélection N.C./N.O
1 Récepteur A
3
Récepteur B
b) Protection sur longue distance
Émetteur A Récepteur A Récepteur B Émetteur B
1 1
Comme le récepteur C peut recevoir le faisceau infrarouge de l'émetteur
A, choisir les fréquences comme indiqué dans la figure ci-dessus.
c) Protection d'un double empilement sur longue distance
Émetteur Récepteur
1 1
Émetteur Récepteur
3 3
Remarque>>
Une superposition supérieure à deux est impossible.
d) Protection périmètrique
Récepteur 1
Récepteur 3
e) Protection périmètrique dans une configuration à empilement
Émetteur 1
Émetteur
Récepteur 1
Récepteur 3
Récepteur 2
Récepteur 4
Émetteur 2
Émetteur 4
• Ne pas essayer d'installer ce produit avec tout autre
détecteur photoélectrique. Le détecteur pourrait ne pas
fonctionner ou ne pas répondre aux mouvements.
Si le récepteur de ce produit reçoit le faisceau du
détecteur photoélectrique câblé, il pourrait causer une
fausse alarme.
• Au cas où vous installeriez le détecteur photoélectrique
sur batterie avec un détecteur photoélectrique Optex
câblé sur le même site, assurez-vous que l'émetteur
câblé ne peut affecter aucun récepteur sur batterie pour
éviter des interférences entre les détecteurs
photoélectriques.
Émetteur A Récepteur A Récepteur B Émetteur B Émetteur C
Conventionnel
Le signe de la croix ( ) indique une interdiction.
-8-
Émetteur C
1 1 3
Récepteur Émetteur Émetteur
1 1 2
Récepteur Émetteur Émetteur
3 3 4
Émetteur 1 Émetteur 3
Récepteur 3
Récepteur
Émetteur 3 Émetteur 1
Émetteur 2
Émetteur 4
3
Émetteur 1
Émetteur 3
Avertissement
AX-TFR AX-TFR
Récepteur C
3
Récepteur
2
Récepteur
4
1
Récepteur 2
Récepteur 4
Récepteur 1
3
Récepteur
Récepteur C
