6.7 Initialisation du capteur

Chaque capteur relié au coffret de commande CU 382 doit être
installé et lancé séparément. Pour cela, il suffit de suivre le pro-
cessus d'initialisation du logiciel.
• Connecter uniquement le capteur à initialiser au CU 382.
– Une adresse spécifique est attribuée au capteur initialisé.
Si aucun capteur n'a été connecté auparavant, le CU 382 accède
au menu "Ajouter cap. MODBUS." pour vérifier les capteurs
connectés, immédiatement après la sélection de la langue.

7. Stockage du produit et manutention

• Avant de stocker le DID, vider toutes les tuyauteries, les
flexibles et les cellules, retirer les capteurs et les emballer
séparément.
• Respecter les conditions ambiantes admissibles. Voir para-
graphe 12. Données techniques.
• Ne pas exposer le DID à des chocs importants, des vibrations
ou des charges mécaniques lourdes.
• Tenir le DID à l'écart de substances corrosives, de vapeurs de
solvants organiques, de radiation nucléaire et de forts rayon-
nements électromagnetiques.
• Utiliser l'emballage d'origine ou un équivalent pour protéger le
DID lors du stockage.

8. Introduction au produit

8.1 Description du produit

15
10
12 13
19
5
4
3
2
15 1

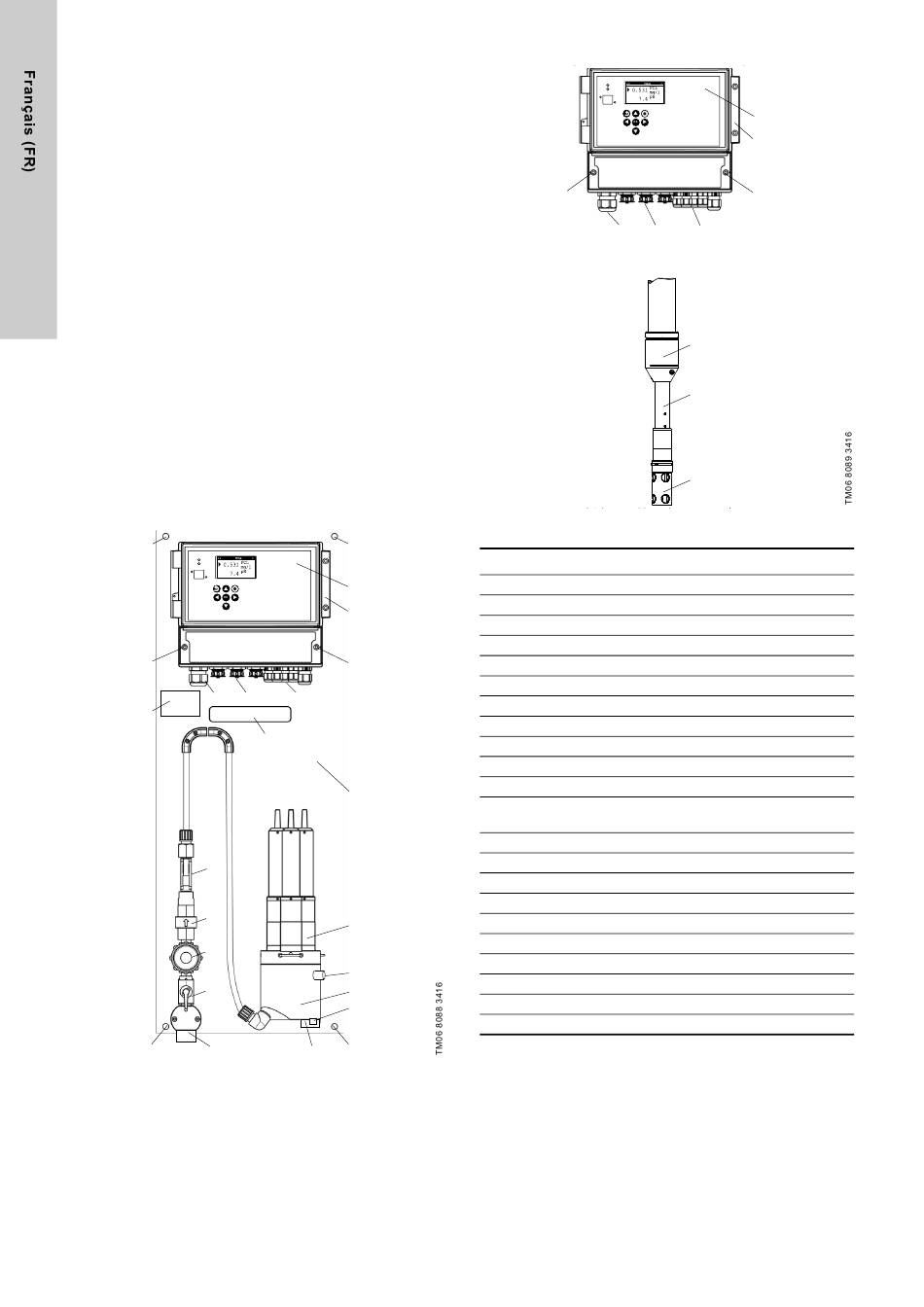

Fig. 4 Composants du DID avec cellule de mesure
6
15
8
11
10
14
9
18
7
6a
6
6b
6c 15
8
10
12 13
Fig. 5 Composants du DID avec capteur immergé
Pos. Description
1 Entrée d'eau
2 Soupape d'entrée
3 Crépine d'aspiration
4 Réducteur de débit mécanique
5 Détecteur de débit digital
6 Cellule de mesure pour trois capteurs
6a Soupape de prélèvement
6b Point de prélèvement
6c Sortie eau
7 Capteurs
8 Coffret de commande CU 382
Ouverture pour câbles d'alimentation et câbles du cap-
9
teur
10 Vis du bornier
11 Loquet du couvercle du CU 382
12 Presse-étoupe de l'alimentation
13 Connecteurs pour capteurs Modbus
14 Presse-étoupe pour les entrées et sorties signal
15 Orifices de montage mural
16 Support des capteurs
17 Couvercle de protection
18 Plaque de fixation
19 Plaque signalétique du DID
8
11
10
14
16
7
17
