"Kp [%]:" Partie proportionnelle du régulateur PID avec une
plage allant de 0 à 100 %.
"Ti [s]:" Partie intégrale du régulateur PID avec une plage
allant de 1 à 3 000 secondes.
"Td [s]:" Partie dérivée du régulateur PID avec une plage
allant de 0 to 1 000 secondes.
"Interfér.:" Définit la source de la régulation des perturbations.
"D. facteur:" Le facteur de perturbation est un facteur multiplica-
teur.
"Instruction:" Sens du régulateur :
• "haut" : Le régulateur augmente la sortie du
régulateur si le point de consigne est supérieur
au paramètre ; il diminue la sortie si le point de
consigne est inférieur au paramètre.
• "bas" : Le régulateur diminue la sortie du régula-
teur si le point de consigne est supérieur au
paramètre ; il augmente la sortie si le point de
consigne est inférieur au paramètre.

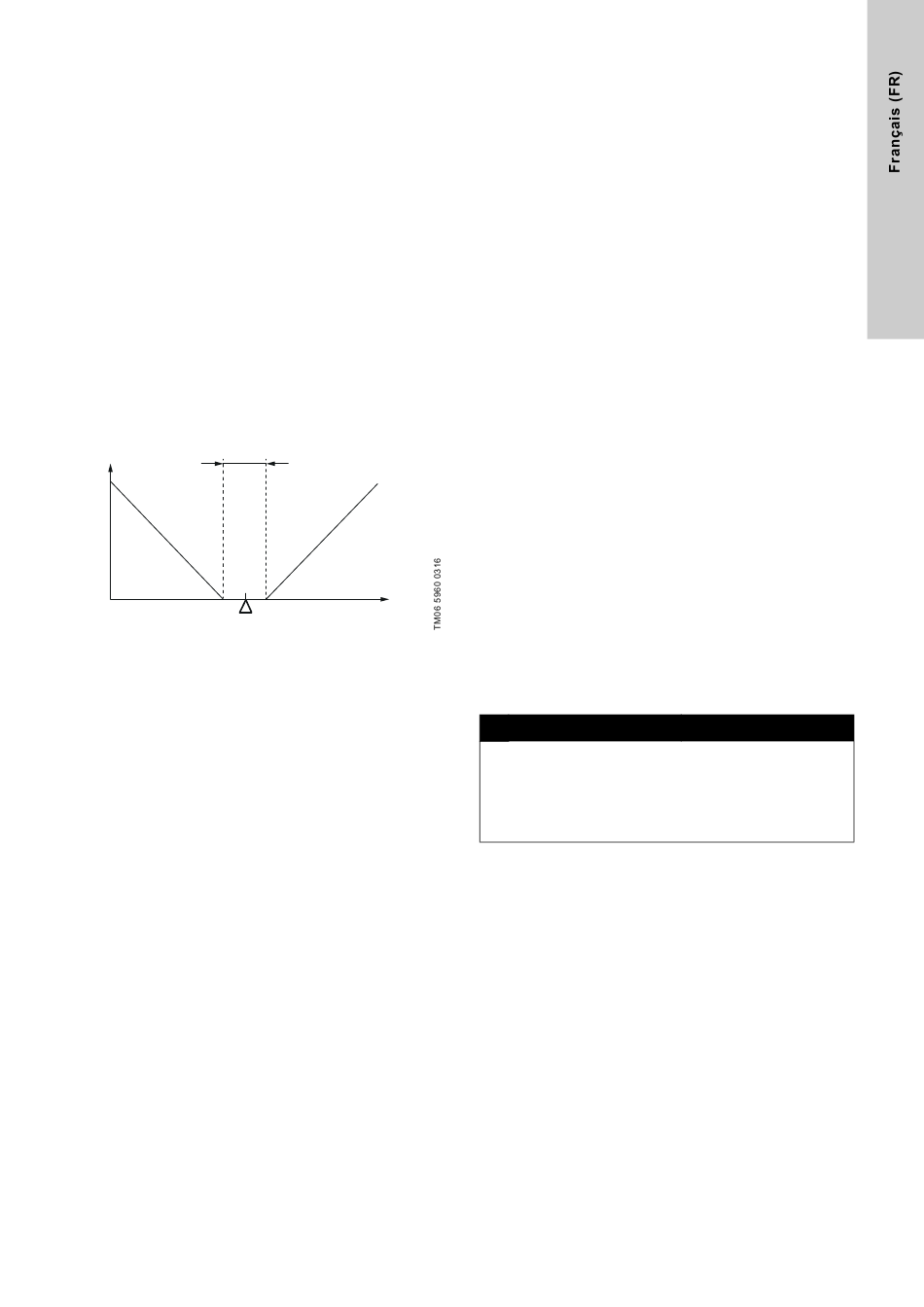

"Bande Une zone neutre est définie pour éviter des cycles
Morte:" activation-désactivation successifs (phénomène de
"hunting").
Sortie:
Sortie de
chaleur
0
Valeur cible
Fig. 9 Hunting (cycles activation-désactivation successifs)
Modification du type de régulateur
1. Sélectionner "Type:" avec les touches [Haut] et [Bas]. Confir-
mer avec [OK].
2. Sélectionner "PID", "2-P" ou "Aucun" avec les touches [Haut]
et [Bas]. Confirmer avec [OK].
– "Aucun" désactive le régulateur.
Modification de la partie proportionnelle du régulateur PID
1. Sélectionner "Kp [%]:" avec les touches [Haut] et [Bas].
Confirmer avec [OK].
2. Changer la valeur de la partie proportionnelle avec les
touches [Haut], [Bas], [Gauche] et [Droite]. Confirmer avec
[OK].
Modification de la partie intégrale du régulateur PID
1. Sélectionner "Ti [s]:" avec les touches [Haut] et [Bas]. Confir-
mer avec [OK].
2. Changer la valeur de la partie intégrale avec les touches
[Haut], [Bas], [Gauche] et [Droite]. Confirmer avec [OK].
Désactivation de la partie intégrale du régulateur PID
1. Sélectionner "Ti [s]:" avec les touches [Haut] et [Bas]. Confir-
mer avec [OK].
2. Appuyer sur la touche [Fonction] et confirmer de nouveau
avec [OK] pour désactiver "Ti [s]:".
– La valeur affichée est "++++++.++".
Modification de la partie dérivée du régulateur PID
1. Sélectionner "Td [s]:" avec les touches [Haut] et [Bas]. Confir-
mer avec [OK].
2. Changer la valeur de la partie dérivée avec les touches
[Haut], [Bas], [Gauche] et [Droite]. Confirmer avec [OK].
Désactivation de la partie dérivée du régulateur PID
1. Sélectionner "Td [s]:" avec les touches [Haut] et [Bas]. Confir-
mer avec [OK].
2. Appuyer sur la touche [Fonction] et confirmer de nouveau
Contrôle des perturbations
La fonction de contrôle des perturbations (régulation en boucle
du composé) est définie selon l'équation suivante :
Valeur de sortie du régulateur avec régulation des perturbations =
valeur de sortie du régulateur * valeur source * "D. facteur:".
Exemple :
•
•
•
La nouvelle sortie du régulateur est :
Valeur de sortie du régulateur avec régulation des perturbations =
50 [%] * 1,2 [mA] * 0,5 [1/mA] = 30 [%]
Affectation de la régulation des perturbations à une entrée
(paramètre)
1. Sélectionner "Interfér.:" avec les touches [Haut] et [Bas].
2. Changer l'entrée de la régulation des perturbations avec les
Modification du facteur de perturbation
1. Sélectionner "D. facteur:" avec les touches [Haut] et [Bas].
Bande Morte:
2. Changer le facteur de perturbation avec les touches [Haut],
Modification du sens du régulateur
1. Sélectionner "Instruction:" avec les touches [Haut] et [Bas].
2. Sélectionner "haut" ou "bas" avec les touches [Haut] et [Bas].
Sortie de
froid
PV
Modification du niveau de zone neutre
1. Sélectionner "Bande Morte:" avec les touches [Haut] et [Bas].
2. Changer la valeur du niveau de zone neutre avec les touches
9.5.3 paramètrage ... 2-P
∨
►
"Type:"
"Hystérèsis:"
"Interfér.:"
"D. facteur:"
"Instruction:"
avec [OK] pour désactiver "Td [s]:".
– La valeur affichée est "0,00".
La valeur de sortie du régulateur est de 50 %
La source est l'entrée analogique avec 1,2 mA
Le facteur de perturbation est égal à 0,5
Confirmer avec [OK].
touches [Haut] et [Bas]. Confirmer avec [OK].
Confirmer avec [OK].
[Bas], [Gauche] et [Droite]. Confirmer avec [OK].
Confirmer avec [OK].
Confirmer avec [OK].
Confirmer avec [OK].
[Haut], [Bas], [Gauche] et [Droite]. Confirmer avec [OK].
C2 paramètrage
Type:
Hystérèsis:
Interfér.:
D. facteur:
Instruction:
Type de régulateur : "PID" ou "2-P"
Hystérèse pour le régulateur 2-P. Les points de
commutation du régulateur sont :
Point de consigne ± Hystérèse
Définit la source de la régulation des perturba-
tions.
Le facteur de perturbation est un facteur multipli-
cateur.
Sens du régulateur :
• "haut" : Le régulateur augmente la sortie du
régulateur si le point de consigne est supérieur
au paramètre ; il diminue la sortie si le point de
consigne est inférieur au paramètre.
• "bas" : Le régulateur diminue la sortie du régu-
lateur si le point de consigne est supérieur au
paramètre ; il augmente la sortie si le point de
consigne est inférieur au paramètre.
2-P
0,05
DI 1
50,0
haut
