ND 1100 QUADRA-CHEK
安裝手冊
從 www.heidenhain.de可取得使用手冊
連接電源線
要連接電源線：
X 確認電源開關位於關閉位置。
X
確認電源線尚未與主電源供應器連接。
X
將電源線的母頭插入產品背面上的電源接頭。
X 將電源線的公頭插入主電源供應器。
資料介面連接
注意事項
本產品內含會遭受靜電放電(ESD)損壞的組件。 請遵照ESD敏感裝置的處置預防
措施，並且除非適當接地，否則不可觸摸接頭針腳。
連接編碼器
本產品可以使用光學尺與旋轉編碼器，提供數位TTL位準信號以及1 Vpp信號。 連接纜線
長度不得超過30公尺。
要連接編碼器纜線：
X
確認電源開關位於關閉位置
X
將介面纜線連接至其接頭。
X 鎖緊纜線接頭螺絲，直到看不見。
連接RS-232-C纜線
本產品RS-232連接用於PC通訊。 有關RS-232通訊的更多資訊，請參閱ND 1100 QUADRA-
CHEK使用手冊。
要連接RS-232纜線：
X
確認電源開關位於關閉位置。
X
將介面纜線連接至其接頭。
X 鎖緊纜線接頭螺絲，直到看不見。
連接5-pin接觸式探針
本產品提供5-pin接觸式探針的連接。
要連接5-pin接觸式探針纜線：
X 確認電源開關位於關閉位置。
X 將介面纜線連接至其接頭。
連接海德漢萬用接觸式探針
本產品提供海德漢萬用接觸式探針的連接。
要連接海德漢萬用接觸式探針纜線：
X 確認電源開關位於關閉位置
X 將介面纜線連接至其接頭
X
鎖緊纜線接頭螺絲，直到看不見

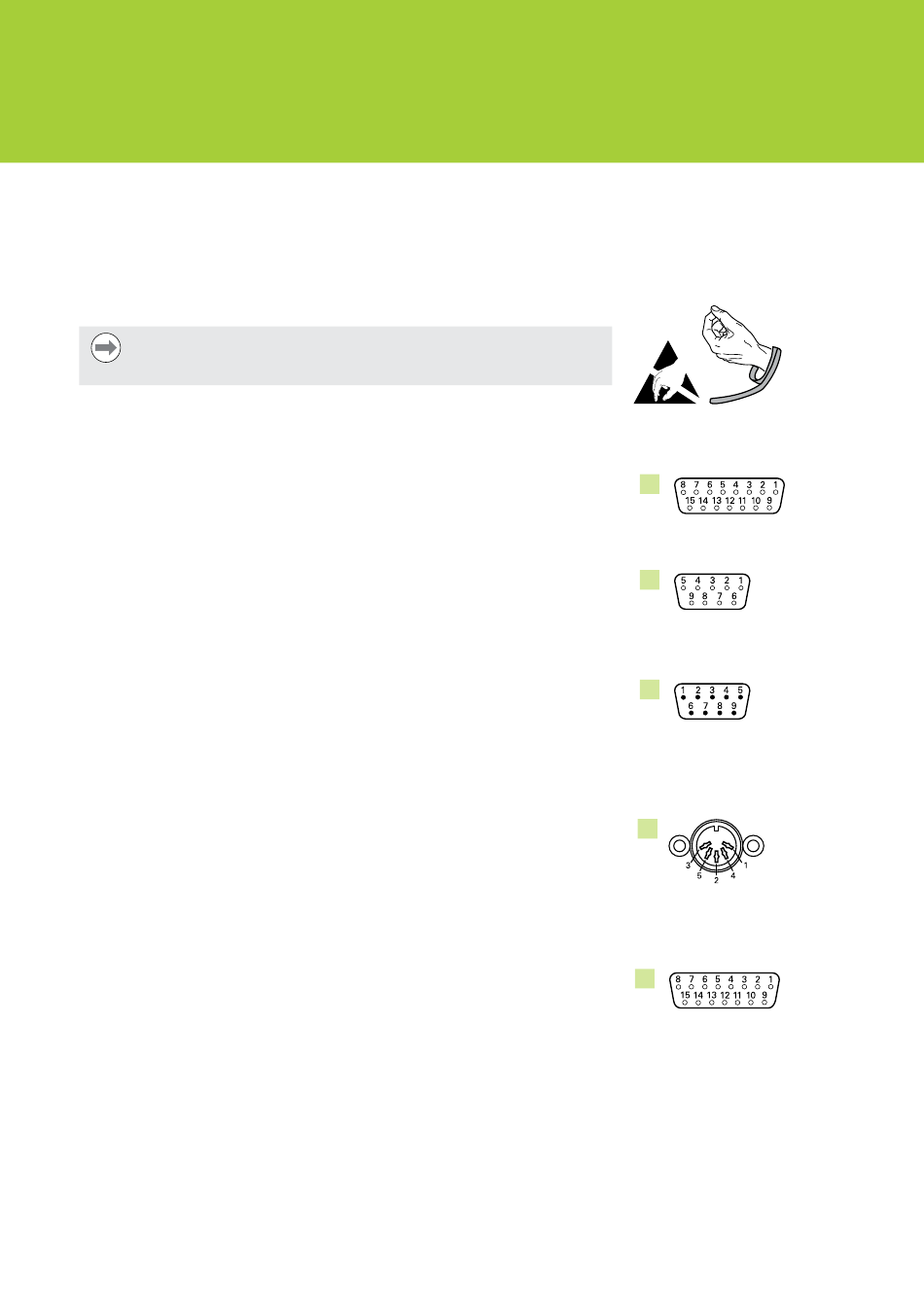

遵守ESD處置程序
7
1 Vpp接頭
7
TTL接頭
8
RS-232-C接頭
10
5-pin接觸式探針
11
海德漢萬用接觸式探針
