Certaines centrales installées, notamment avant 2010, peuvent
(1)
ne pas avoir les services « sécurité » et « urgence ». Dans ce
cas, une mise à jour de ces services est vivement conseillée. Les
cartes services correspondantes peuvent être obtenues en
formulant la demande auprès de l'Association VIGIK
La liste à jour des prestataires ou opérateurs de service utilisant les
services natifs actifs est disponible sur le site de l'Association VIGIK
(www.vigik.com).
b) Installation
Le boîtier PVC de la centrale est prévu pour une utilisation sur rail
normalisé DIN. Il doit être fixé solidement afin d'éviter les courts-
circuits. Les câbles doivent également être maintenus.
Le câblage doit être réalisé avec des câbles pairés torsadé 8/10°
type AWG20 indépendamment du système de fermeture.
Le câblage du système de fermeture devra être réalisé avec un
câble indépendant, respectant les sections indiquées par le
fabricant.

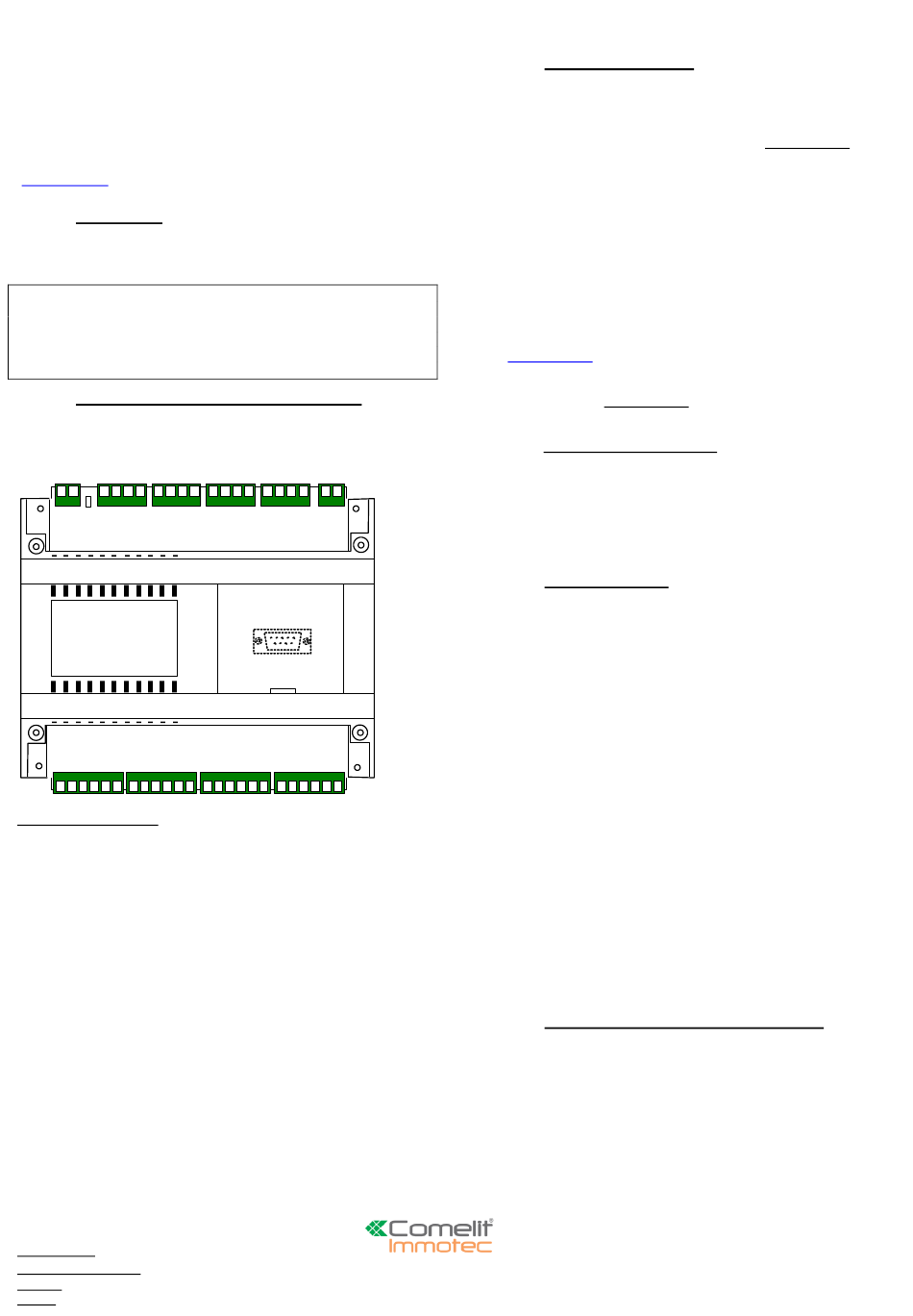

c) Présentation de la carte électronique
La carte est composée :
- 6 ou 10 borniers débrochables suivant modèle 2 ou 4 portes
- 1 LED témoin d'alimentation
- 1 connecteur SUB DB9
LED1
J3
J7
J11
D-
D+
-
+
D-
D+
-
LECTEUR 1
LECTEUR 2
ALIMENTATION
PORTE 2
PORTE 1
BP - AL COM NF NO BP - AL COM NF NO
J5
J9
Description des bornes :
J5 / J9 / J6 / J10 : entrées – sorties
1 – Poussoir sortie
2 – 0 v
3 – Alarme
4 – Relais commun
5 – Relais NF
6 – Relais NO
J3 / J7 / J4 / J8 : lecteurs
1 – + 12 v
2 – 0 v
3 – D+
4 – D-
J11: Alimentation 12VDC (non polarisé)
J1 : Communication RS485
1 – D+
2 – D-
Date création : Mai 2008
Dernière modification : Février 2020
Version : 1.4
Auteur : Bureau d'étude COMELIT-IMMOTEC
®
.
J4
J8
J1
+
D-
D+
-
+
D-
D+
-
+
D-
D+
LECTEUR 4
LECTEUR 3
BUS UG
PORTE 3
PORTE 4
BP - AL COM NF NO
BP - AL COM NF NO
J6
J10
2. PROGRAMMATION
La programmation de la centrale UG2/R ou UG4/R nécessite
l'utilisation d'un ordinateur de poche type PALM PILOT®, d'un dongle
de communication réf. AIR01 (tous deux fournis séparément) et du
logiciel SAM+ disponible en téléchargement sur www.comelit.fr
®
Le logiciel SAM+ permet d'assurer les fonctions suivantes :
•
Modification
(temporisation d'ouverture, adresses logiques des
portes, gestion des codes sites, anti pass back, accès
publics, etc.)
•
Gestion des services VIGIK®
•
Gestion
(apprentissage)
•
Gestion et transfert des événements (VIGIK et/ou
résidents)
Pour l'utilisation du logiciel SAM+, reportez-vous à la notice disponible
sur
www.comelit.fr
Pour connaître la liste des modèles PALM PILOT® compatibles,
connectez-vous sur www.comelit.fr ou renseignez-vous auprès de nos
services
Mise à l'heure de la centrale
La centrale a été mise à l'heure en usine, permettant ainsi un
fonctionnement immédiat des fonctions VIGIK®. L'heure et la date
sont sauvegardées par une batterie Lithium. La gestion été hiver est
automatique.
Pour modifier les paramètres de l'horloge, reportez-vous à la notice du
logiciel SAM+
Fonctions résidents
Pour la gestion des clés résidents, il existe deux types de
programmation :
•
Mode standard - en programmation local par apprentissage
et gestion à l'aide du Palm Pilot équipé du logiciel SAM+®
•
Mode avancé - en utilisant les fonctions de lecture/écriture
par l'intermédiaire du logiciel RESIDORG® ou RESIPRO®
Nota : par défaut, la centrale est livrée prêt à fonctionner suivant le
mode avancé mais doit être initialisée avec un code site.
Pour ce faire, il convient de présenter la carte site préalablement
chargée devant un des lecteurs. L'allumage vert de la tête de lecture
confirme la validation du code site dans la centrale.
Répétez l'opération si la carte contient également un code site
secondaire.
Reportez ensuite les adresses logiques dans la centrale à l'aide du
Palm Pilot®. L'adresse logique correspond au numéro de porte sous
RESIDORG® ou RESIPRO®.
Par défaut les centrales sont livrées avec les adresses logiques 1 à 2
(UG2/R) et 1 à 4 (UG4/R)
Pour l'utilisation détaillée des fonctions résidents, reportez-vous aux
notices d'utilisation des logiciels SAM+®, RESIDORG® ou RESIPRO®
3. CARACTERISTIQUES TECHNIQUES
•
Capacité :
100
-
-
1200
2000
-
-
2000
1000
-
5000
-
-
30
500
-
-
1000
•
Programmation par Palm Pilot® et logiciel SAM+ ®
des
paramètres
des
badges
résidents
ou auprès de nos services.
services VIGIK®
badges résidents en mode standard
badges résidents en mode avancé
badges tertiaires en mode avancé
badges passes
badges supprimés en liste noire
codes sites
événements VIGIK
événements résidents
de
la
centrale
en
mode
local
Page 3 sur 4
