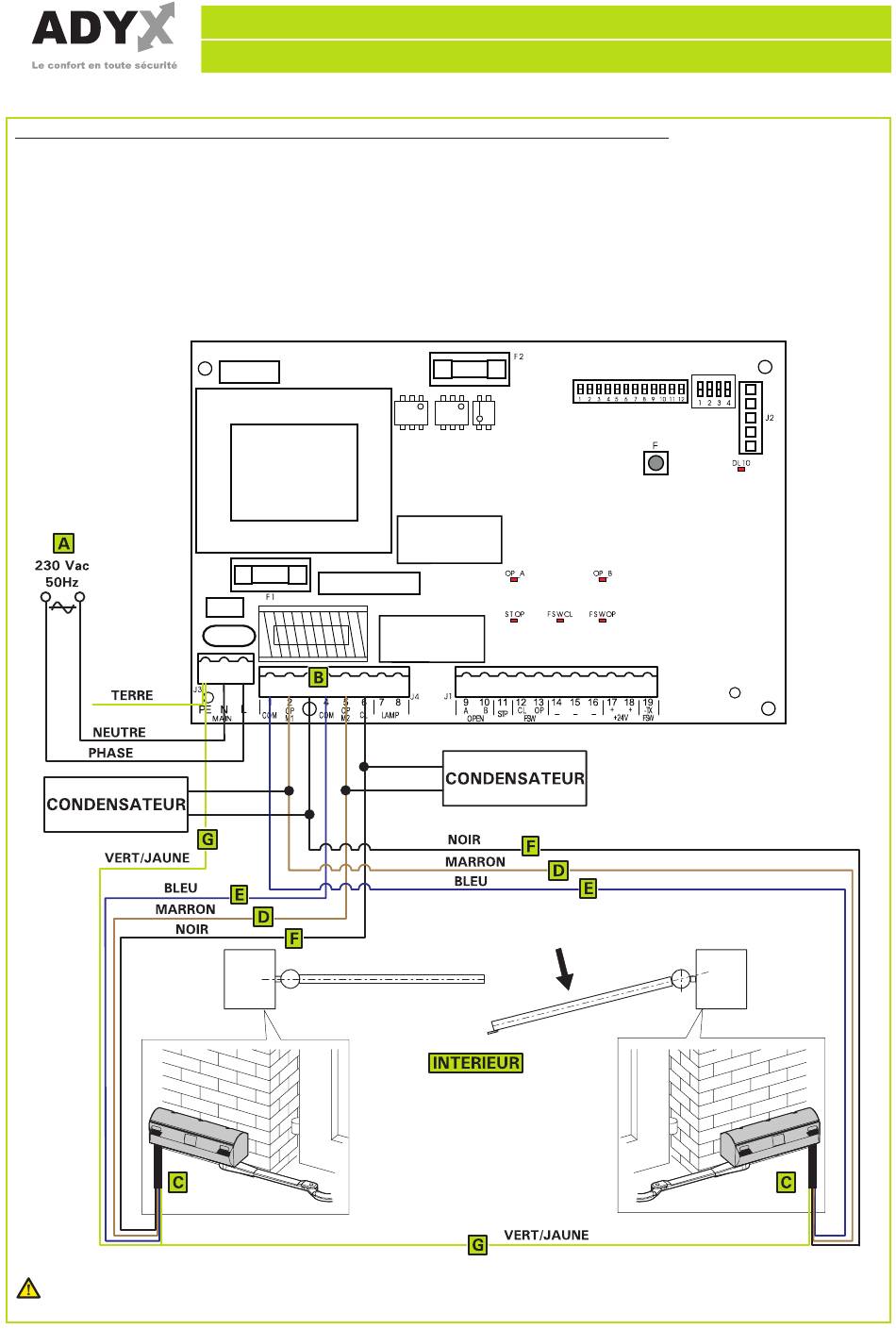

2ème CAS : LE VANTAIL DE DROITE S'OUVRE LE PREMIER VERS L'INTERIEUR
A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.
Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 x 1,5 mm² de la maison au
pilier (Normes EDF)
B) Le bornier J4 numéroté de 1 à 8 est extractible; il doit s'enlever pour faciliter le câblage
C) Pour les vérins utiliser du câble de 4 x 1,5 mm.
D) MARRON
E) BLEU
F) NOIR
G) VERT/JAUNE
La séquence des câbles (marron et noir) est purement indicative et doit être contrôlée en phase de
programmation de la centrale
Rev. 0 - Notice d'Installation
Page 20
