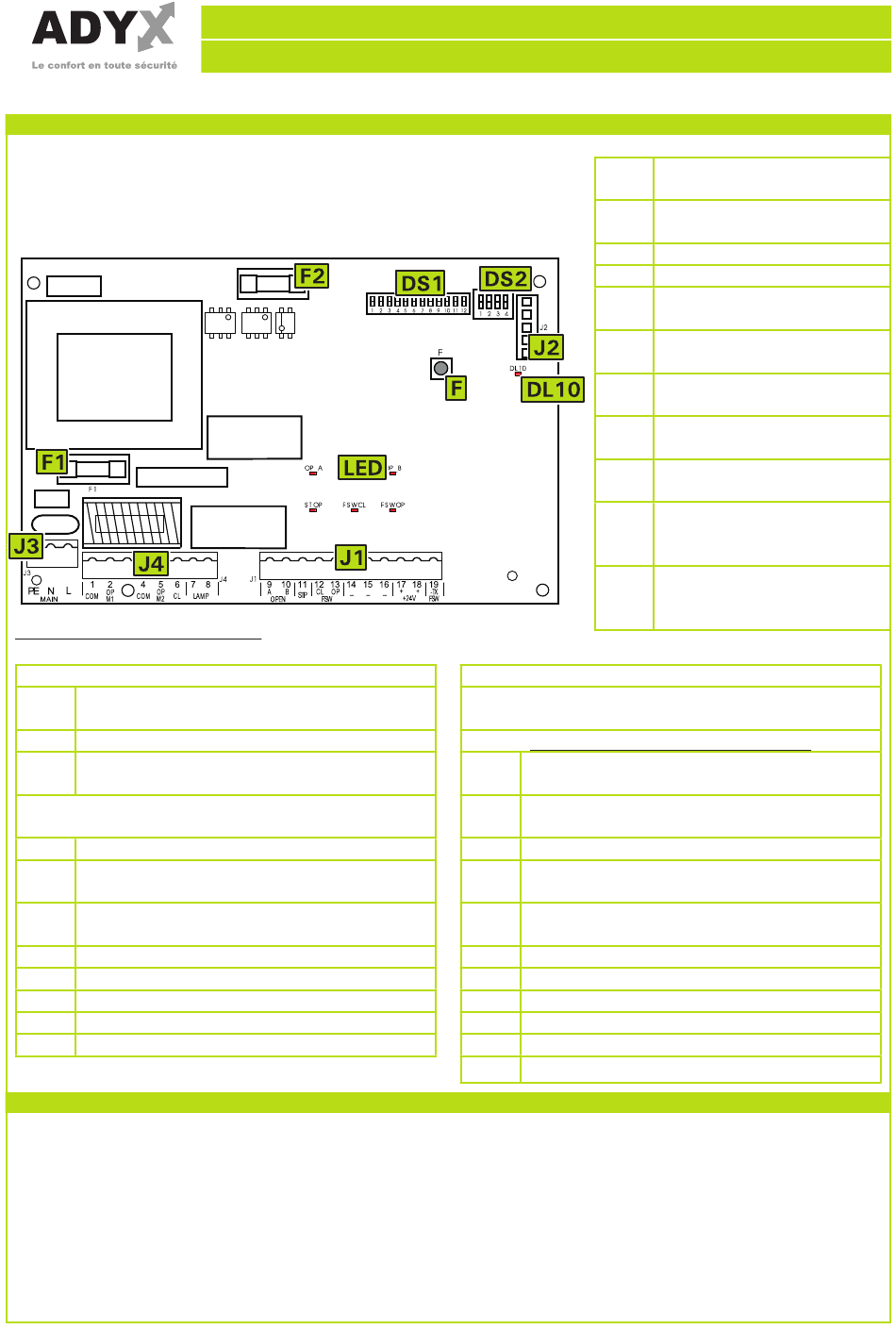

5.2.2 LAY OUT SCHEDA
DESCRIPTION DES BORNIERS
BORNIER J3 Bornier secteur
Terre secteur (brancher le fil de terre +les
PE
2 fils vert/ jaune des 2 moteurs )
Neutre secteur (fil bleu)
N
L
Phase secteur (fil marron)
BORNIER J4 Bornier sorties 230 V
1
Sortie commun moteur 1
Sortie ouverture M1 + fil condensateur
2
3
Sortie fermeture M1 + fil condensateur
4
Sortie commun moteur 2
5
Sortie ouverture M2 + fil condensateur
6
Sortie fermeture M2 + fil condensateur
Sortie clignotant 230 V
7
8
Sortie clignotant 230 V
5.2.3 COLLEGAMENTO ALIMENTAZIONE
E' necessario prevedere un cavo di 3 x 1,5 mm² per portare la corrente di rete 230 V, protetto con
fusibile o interruttore automatico da 10 Ampere, dalla abitazione verso il cancello.
Verificare che a monte dell'impianto vi sia un interruttore differenziale con soglia da 0,03 A.
Verificare che l'impianto di terra sia realizzato a regola d'arte e collegarvi le parti metalliche della chiusura.
Collegare inoltre a terra il filo Giallo/Verde dell'automatismo.
LED
DL10
J1
J2
J3
J4
F1
F2
F
DS1
DS2
BORNIER J2
Connecteur 5 broches pour récepteur
embrochable 433 MHz
BORNIER J1 Bornier basse tension
OPEN A - Entrée commande ouverture
9
totale
OPEN B - Entrée commande ouverture 1
10
vantail
11
STP - Entrée commande STOP
FSW CL - Entrée cellule active en
12
fermeture
FSW OP - Entrée cellule active en
13
ouverture
14
( - ) Sortie ( - 24 v cellules )
15
( - ) Entrée Commun (accessoires)
16
( - ) Entrée Commun (accessoires)
17
+24 Sortie + 24 V (accessoires)
18
+24 Sortie + 24 V (cellules)
19
-TX FSW Sortie – 24 V (émetteur cellule)
Rev. 0 - Notice d'Installation
Page 18
Led segnalazione stato
ingressi
Led segnalazione
apprendimento tempi
Bornier basse tension
Connecteur rapide 5 pins
Bornier alimentation
230Vac
Bornier connexion moteurs
et feu clignotant
Fusible moteurs et primaire
transformateur (F 5A)
Fisible basse tension et
accessoires (T 800mA)
Poussoir selection
apprentissage temps
1
groupe
er
microinterrupteurs de
programmation
2
groupe
e
microinterrupteurs de
programmation
