Connecteur 4 broches (Alimentation I/0)
Signification des 4 broches du connecteur :
N° de
broche
1
2
3
POWER - Entrée d'alimentation continue négative
4
POWER + Entrée d'alimentation continue positive
Accessoires optionnels

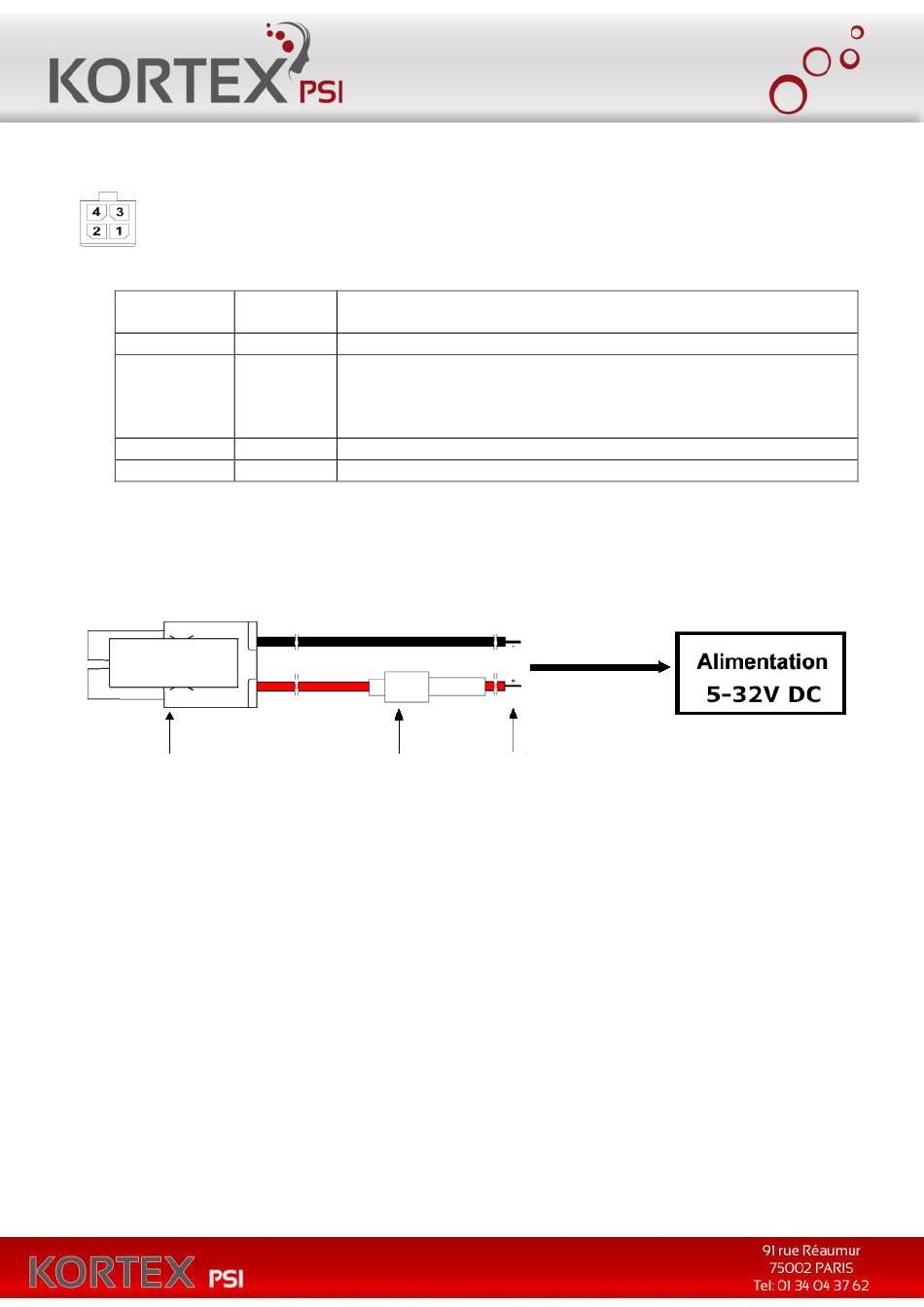

Câble d'alimentation du modem
Un câble en option peut être fourni pour alimenter le modem :
Connecteur Micro-Fit 3.0
Nom
Fonction
I/O
Port d'Entrée/Sortie
~INTR
Fonction d'interruption déclenchée en positionnant cette
broche à la masse ou à un niveau bas, réservée à
des fonctions supplémentaires géré par un firmware
spécifique.
Porte Fusible 250V -2,5A
Documentation Technique – 8/30
KORTEX PSI – KX GPRS COMMERCE PLUS II Manuel
d'utilisation du modem GPRS/EDGE
Fil dénudé
