4
3

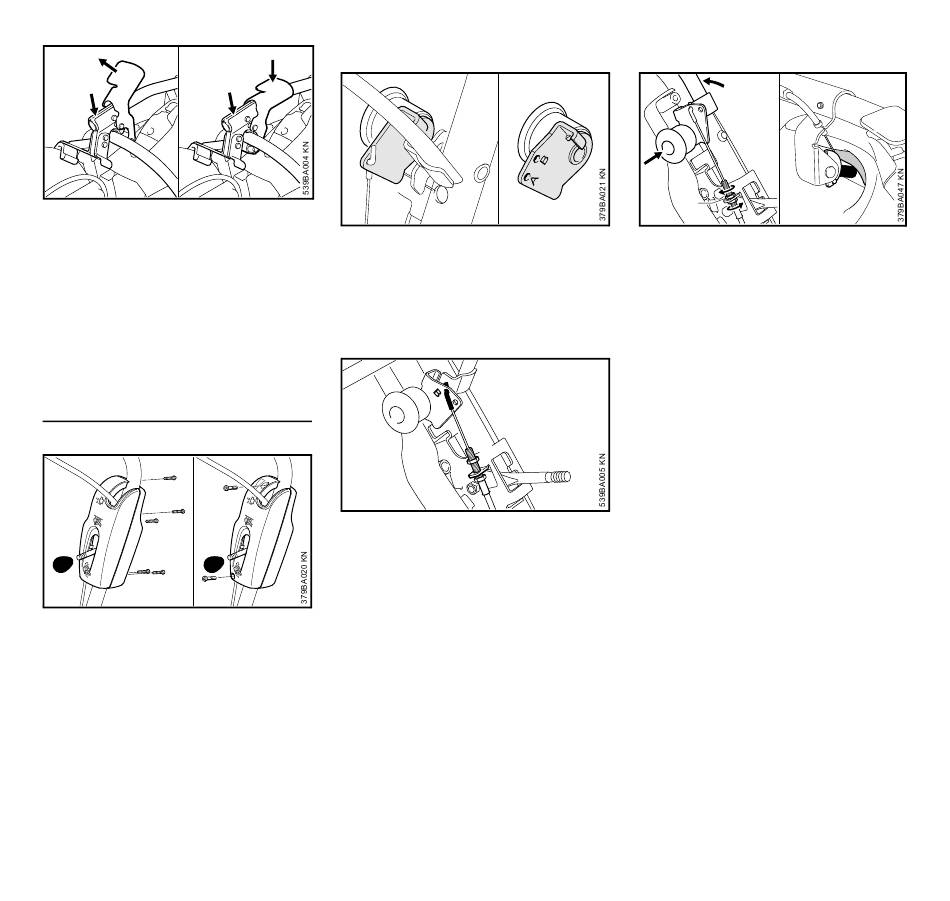

Отвести трубку (3) вниз и
N
одновременно перевести
запорный рычаг (4) в верхнее
положение
прикладывая к трубке большое
N
усилие, отжать вниз запорный
рычаг и зафиксировать на
трубчатой ручке
Установить систему управления
дроссельной заслонкой
2
2
2
1
1
2
2
2
Вынуть кнопку (1) на рычаге для
N
регулировки глубины реза
Вывернуть болты (2) и снять
N
половину корпуса
FW 20 - TS 410, TS 420, TS 480i, TS 500i
Заменить поводки
3
Заменить поводки (3) только с
N
одним отверстием для крепления
на поводки (4) из монтажного
комплекта
Смонтировать тросик акселератора
2
Вставить фиксатор тросика
N
акселератора (5) и резьбовую
втулку через держатель (6)
Навернуть шестигранную
N
гайку (7)
Вставить фиксатор тросика
N
акселератора в отверстие
зажима (B)
4
5
7
6
Регулировка тросика акселератора
8
Передвинуть хомут в положение
N
полного газа
С помощью нижней гайки
N
натягивать тросик акселератора,
пока рычаг (9) не достигнет упора
– тросик акселератора должен
находиться в направляющей, а
рычаг акселератора в положении
полного газа
Затянуть шестигранную гайку (8)
N
Ослабить хомут – положение
N
холостого хода – рычаг
акселератора абразивно-
отрезного устройства должен
находиться в положении
холостого хода
Отрегулировать тросик акселератора
При необходимости можно
отрегулировать тросик акселератора
у смонтированного абразивно-
отрезного устройства.
pyccкий
9
63
