WD-1

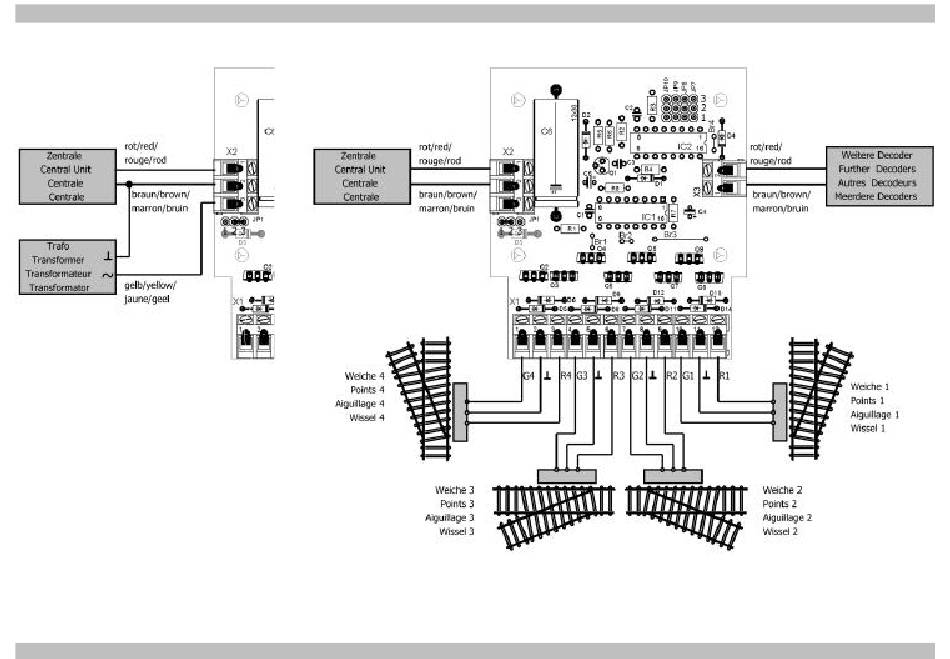

Fig. 3: Anschlußplan – Connections – Plan de raccordement – Aansluit plan
n
Fig. 3a:
Anschluß an separate Stromversorgung.
Connection to a seperate transformer.
Connexion à une alimentation séparée.
Aansluiting op de aparte stroomvoorziening.
Seite - Page - Page - Pagina III
Fig. 3b:
Anschluß direkt an Digitalspannung.
Connection directly to digital voltage.
Connexion au courant numérique.
Aansluiting direct aan de digitaalspanning.
WD-1
Seite - Page - Page - Pagina III
