Système de nébulisation de solution salée, type Soldos SL V3
4.3
Monter l'appareil
Le système de nébulisation Soldos SL V3 doit être monté à un endroit facilement
accessible dans le local technique.
Fixez la plaque de montage de manière sûre au mur avec 4 vis et veillez à une
bonne accessibilité. Installez le compresseur au sol sous la plaque de montage.
Monter la buse de dosage de solution saline
Pour installer l'élément de buse et le passe-paroi, il convient de réaliser un trou
d'un diamètre d'environ 100 mm dans la paroi de la cabine (voir figure de la page
suivante). Le trou doit être situé à une distance de 20 à 30 cm du plafond de la
cabine et aussi loin que possible de l'ouverture d'évacuation d'air. Le passe-paroi
doit être inséré et collé dans le trou de manière étanche à la diffusion. Lors du
montage final, le capuchon de buse et son joint annulaire doivent être en appui
correct sur le passe-paroi.
Au montage final, les tuyaux sont acheminés du système de nébulisation au travers
du passe-paroi et sont fixés aux raccords du capuchon de la buse. Celui-ci doit
ensuite être positionné sur le passe-paroi et fixé à l'aide des vis jointes.
Le capuchon de buse, le support de buse, la buse et les raccords pour les tuyaux
sont livrés en tant qu'élément prémonté prêt à raccorder.
Capuchon de buse

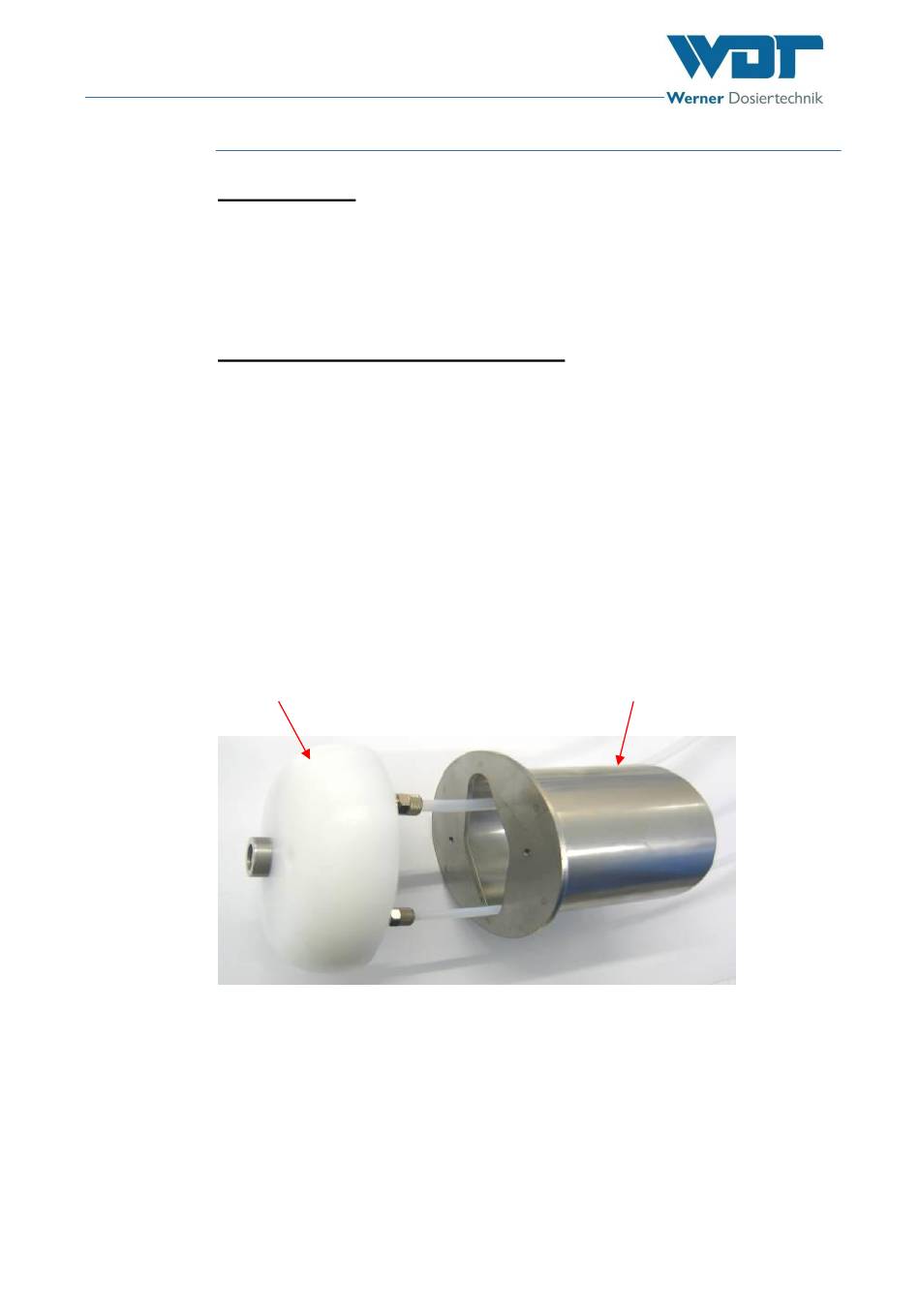

Figure 6, montage de l'élément de buse
Index : 02
Date de modification : 01/09/2016
Montage mécanique
Notice n° BA DW 007-02 Soldos SL V3 FR.docx
Passe-paroi
Page 14 sur 72
