Nébuliseur de solution saline, type Solfog V2
4.3 Montage mécanique
Montage du nébuliseur
Le Solfog V2 est fourni prêt à l'emploi, excepté le support galet et la solution saline. Il doit être fixé
à un endroit facile d'accès.
Fixer la plaque de montage à l'aide de 4 vis fermement au mur à un endroit libre d'accès.
Montage de la plaque de bouton (option)
Fixer la plaque de bouton à l'aide de 4 vis sur le mur dans la cabine.
ATTENTION !
Éviter toute pénétration d'humidité derrière la plaque de bouton !
4.4

Montage hydraulique

Effectuer le raccordement du tuyau de sortie (16), voir Figure 1, jusqu'à l'entrée du brouillard dans
la cabine. Le matériel n'est pas compris dans le volume de livraison !
Montage de la tuyauterie
 Repérer l'endroit approprié pour l'entrée du brouillard dans la cabine.
 Percer un trou de 40mm dans le mur de la cabine
 Le tuyau du nébuliseur de solution saline vers la cabine doit avoir un diamètre de 40mm. Prévoir
une pente de 1cm par 1m de longueur du tuyau du nébuliseur (=1%) pour le raccordement
au nébuliseur ! Le tuyau doit être d'une longueur maximale de 4m. Le tuyau doit comprendre
au maximum 5 courbes (pas de coudes).
 Fixer la rosette sur le mur du sauna
Face extérieure cabine
Entrée de brouillard
depuis le nébuliseur

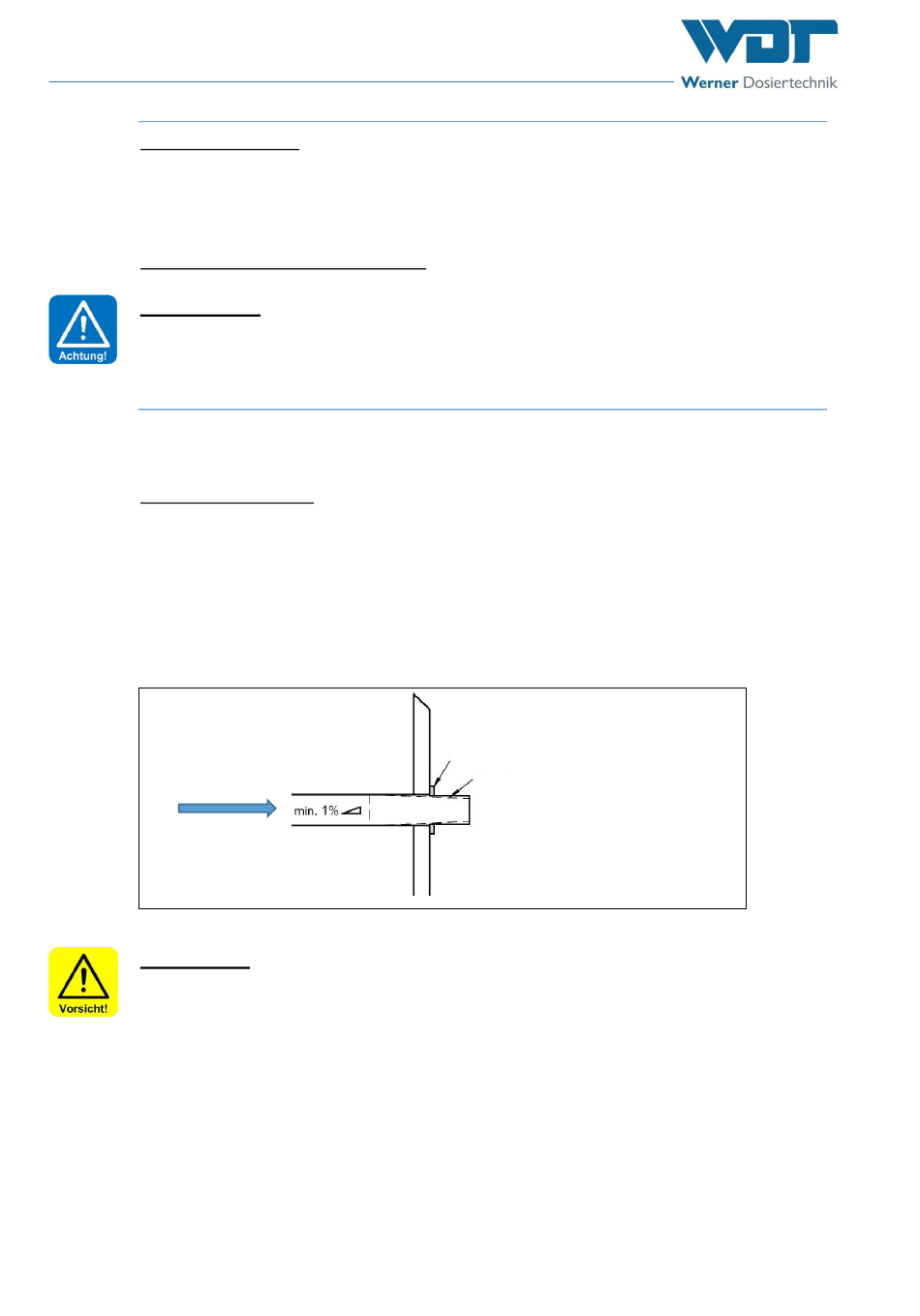

Figure 7, Montage tuyau nébuliseur
PRUDENCE !
Lors de l'installation, incliner le tuyau du nébuliseur et ne pas insérer de séparateur
d'eau, afin de permettre un reflux du condensat et éviter que celui-ci s'accumule dans
le tuyau ! Ceci est indispensable pour éviter la formation de germes et bactéries ! Si le
tuyau peut être installé sans inclinaison et avec séparateur d'eau, un système de vidange
doit être intégré.
Index : 01 Date de modification : 12.12.2017
Côté intérieur cabine
Obturateur
Cône intérieur
No. notice d'utilisation : BA DW 018-01 Solfog V2 FR.docx Page 14 de 39
