Menu Funzioni - Comelit 20090334 Manuel Technique

• Zone Filo 1-40 / Zone Filo 41-80 / Zone Radio

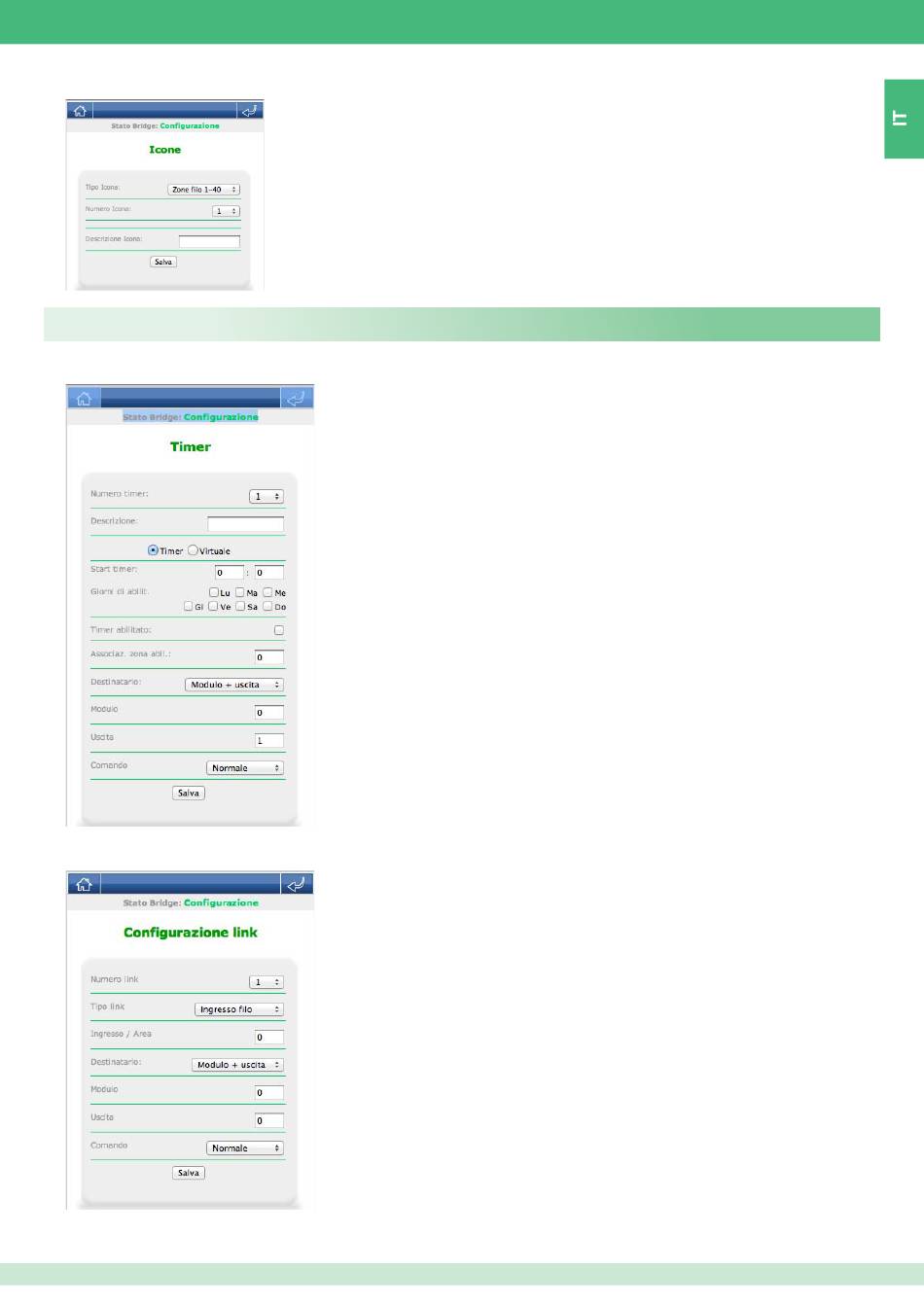

Menu funzioni

• Timer
• Link
Tipo Icona: Tipo di funzione che si vuole aggiungere/modifi care.
Numero Icona: Inserire il numero di zona fi lo o radio corrispondente alla programmazione fatta sulla
centrale di allarme.
Descrizione Icona: Descrizione che comparirà sotto l'icona all'interno della funzione associata.
Numero Timer: Si possono inserire fi no a 32 timer.
Descrizione timer: Descrizione che viene associato al timer.
Timer: Selezionare se si desidera impostare un timer per eseguire comandi sul BUS che agiscono
su altri moduli o sistemi.
Virtuale: Selezionare se si desidera impostare un timer virtuale per eseguire azioni solamente
all'interno della fascia oraria impostata. Il timer virtuale può essere poi utilizzato dal
menu Regole
Start timer / End timer: Orario in cui il timer verrà avviato o disattivato.
Giorni di abilit: Giorni in cui il timer verrà avviato.
Timer abilitato: Spuntare l'opzione per rendere attivo il timer.
Associaz. zona abil.: È possibile associare un numero di zona ad un timer per poter abilitare
o disabilitare quest'ultimo ad esempio da un pulsante collegato sul bus
domotico impostato come comando di zona.
Destinatario:in questo campo si dovrà selezionare cosa verrà comandato dal timer.
Modulo + uscita: si dovrà selezionare il numero modulo, il numero uscita del modulo e il tipo di
comando che si vuole inviare
Zona: si dovrà selezionare il numero di zona, e il tipo di comando che si vuole inviare.
Supervisore: si dovrà selezionare il numero di ingresso del supervisore.
Scenario: si dovrà selezionare il numero di scenario che si vuole attivare
Temp. sonda: si dovrà selezionare il numero modulo, il numero ingresso del modulo, il
Temp. termostato: si dovrà selezionare il numero modulo, il numero ingresso del
Allarme: si dovrà selezionare il numero dell'area e il tipo di comando che si vuole inviare.
Il link permette di legare un evento dell'impianto di antintrusione ad un comando da inviare sul bus
domotico. Ad esempio è possibile azionare uno scenario quando scatta l'allarme in un'area della
centrale.
Numero Link: Si possono inserire fi no a 32 link.
Tipo link: Selezionare l'elemento del sistema di antintrusione da legare all'evento domotico.
Ingresso / Area: Selezionare il numero di ingresso della centrale o dell'area.
Destinatario:in questo campo si dovrà selezionare cosa verrà comandato dal link.
Modulo + uscita: si dovrà selezionare il numero modulo, il numero uscita del modulo e
Zona: si dovrà selezionare il numero di zona, e il tipo di comando che si vuole inviare.
Supervisore: si dovrà selezionare il numero di ingresso del supervisore.
Scenario: si dovrà selezionare il numero di scenario.
regime e la temperatura desiderata.
modulo, il regime e la temperatura desiderata.
il tipo di comando che si vuole inviare
7
