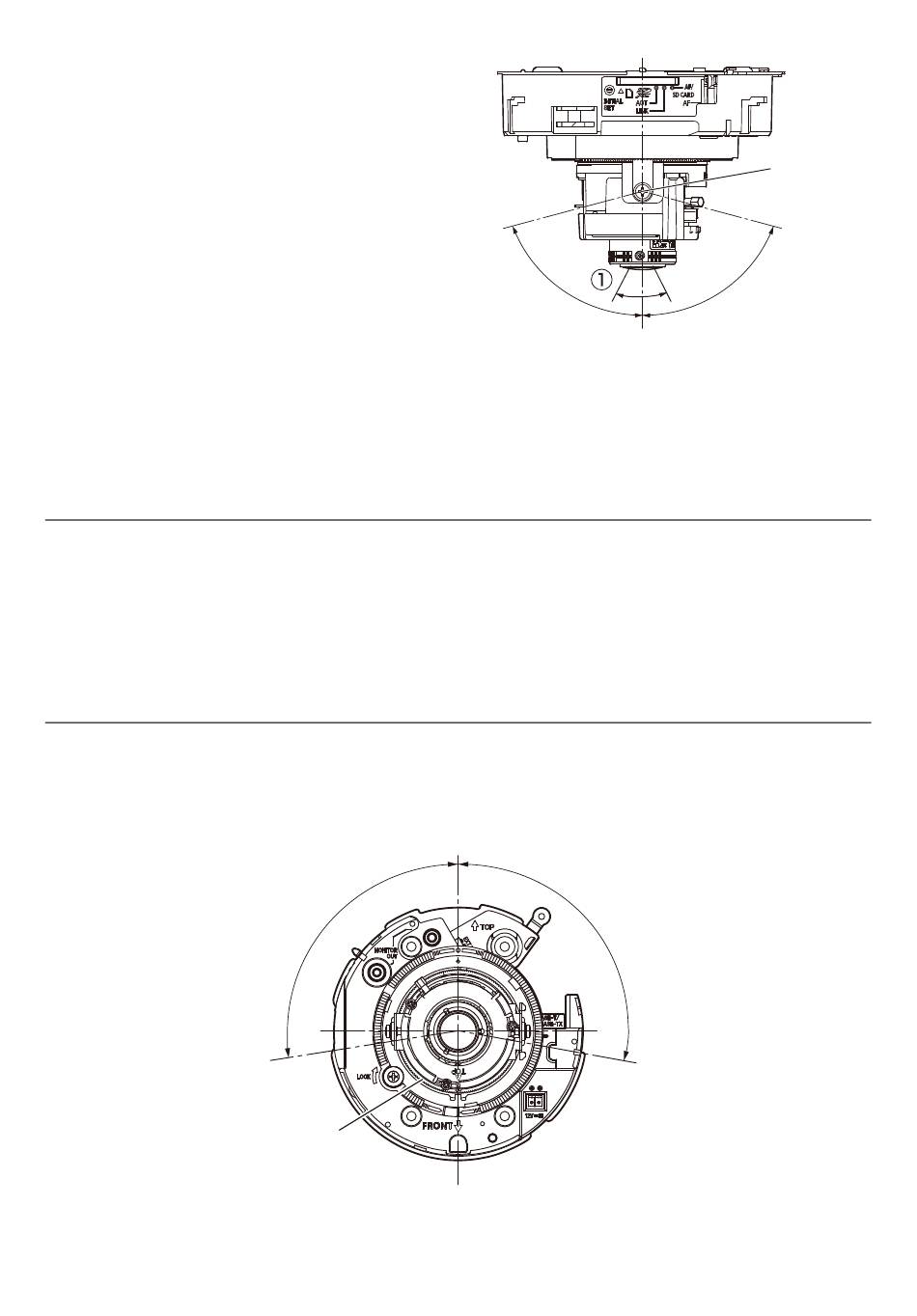

Position verticale (Inclinaison)
Desserrer la vis de blocage d'inclinaison (x2) et
faire tourner la table d'inclinaison pour régler
l'orientation
de
l'inclinaison.
réglage disponible: ±75 °) Étant donné qu'un
objectif à focale variable est utilisé, il est possi-
ble de changer le champ angulaire de vision.
Cet objectif peut également pivoter dans le
sens inverse mais l'azimut d'image est alors
inversé. Dans ce cas, l'azimut d'image peut
être modifié quand la table de balayage pano-
ramique est tournée dans la direction du
balayage panoramique dans le sens des
aiguilles d'une montre (180 °).
<Champ angulaire de vision d'objectif (q Angle)>
Horizontal: 24,20 ° (Téléphoto) à 86,60 ° (Grand-angle)
Une fois le réglage terminé, bloquer les vis de blocage d'inclinaison (x2) de manière à fixer la table
d'inclinaison.
(Couple de serrage recommandé: 0,59 N·m {0,44 lbf·ft})
Remarque:
•
Lorsque la table d'inclinaison est tournée jusqu'à la limite de la gamme de réglage disponible
(±75 °), il convient de remarquer que l'ombre du couvercle en dôme risque d'être projeté.
•
Quand la caméra vidéo est installée sur un mur, l'image est inversée dans les paramétrages par
défaut. La manière dont l'image est affichée peut être corrigée de deux manières différentes:
par la rotation de la table de balayage panoramique de 180 ° dans le sens des aiguilles d'une
montre, ou en sélectionnant "Activé" pour "Image inversée" à partir du menu de configuration.
Pour obtenir de plus amples informations sur le paramétrage "Image renversée" à partir du
menu de configuration, se référer au manuel d'utilisation (compris sur le disque CD-ROM).
Réglage d'inclinaison d'image
Faire pivoter la bague de réglage d'azimut de manière à ajuster l'angle d'azimut de l'image.
(Gamme de réglage disponible: ±100 °)
Bague de réglage d'azimut
(Gamme
de
Gamme de réglage disponible
–100 °
–75 °
Gamme de réglage disponible
+100 °
Vis de
blocage
d'inclinaison
(x2)
+75 °
31
