Section 13
Vérification des réglages par injection secondaire
130
réglage. Pour vérifier les réglages avec la caractéristique d'empiètement de charge,
l'essai doit être réalisé conformément aux figures
Dans les cas où la caractéristique d'empiètement de charge est activée, des essais en
fonction des chiffres ajustés doivent être réalisés.
Pour vérifier les réglages pour les points de fonctionnement les types de défaut
suivants doivent être testés :
•
Un défaut phase-phase
•
Un défaut phase-terre
La forme de la caractéristique de fonctionnement dépend des valeurs des
paramètres de réglage.
Les figures illustrant la caractéristique pour la fonction de
protection de distance peuvent être utilisées pour les réglages avec
et sans empiètement de charge. Les ligne solides désignent le
schéma applicable lorsque la compensation du courant de charge
operationLdCom est réglée sur 1 (On). Il s'agit du réglage par
défaut. La ligne solide et tous les points d'essai sauf le 13 sont
valides pour ce réglage.
Lorsque la compensation de charge est mise sur 0 (Off), alors les
lignes pointillées et le point d'essai 13 sont valides. Les points
d'essai 5, 6 et 7 ne sont pas valides dans ce cas.
11
X1
10
40% of RLdFw
80% of RLdFw
en05000368.vsd
IEC05000368 V1 FR

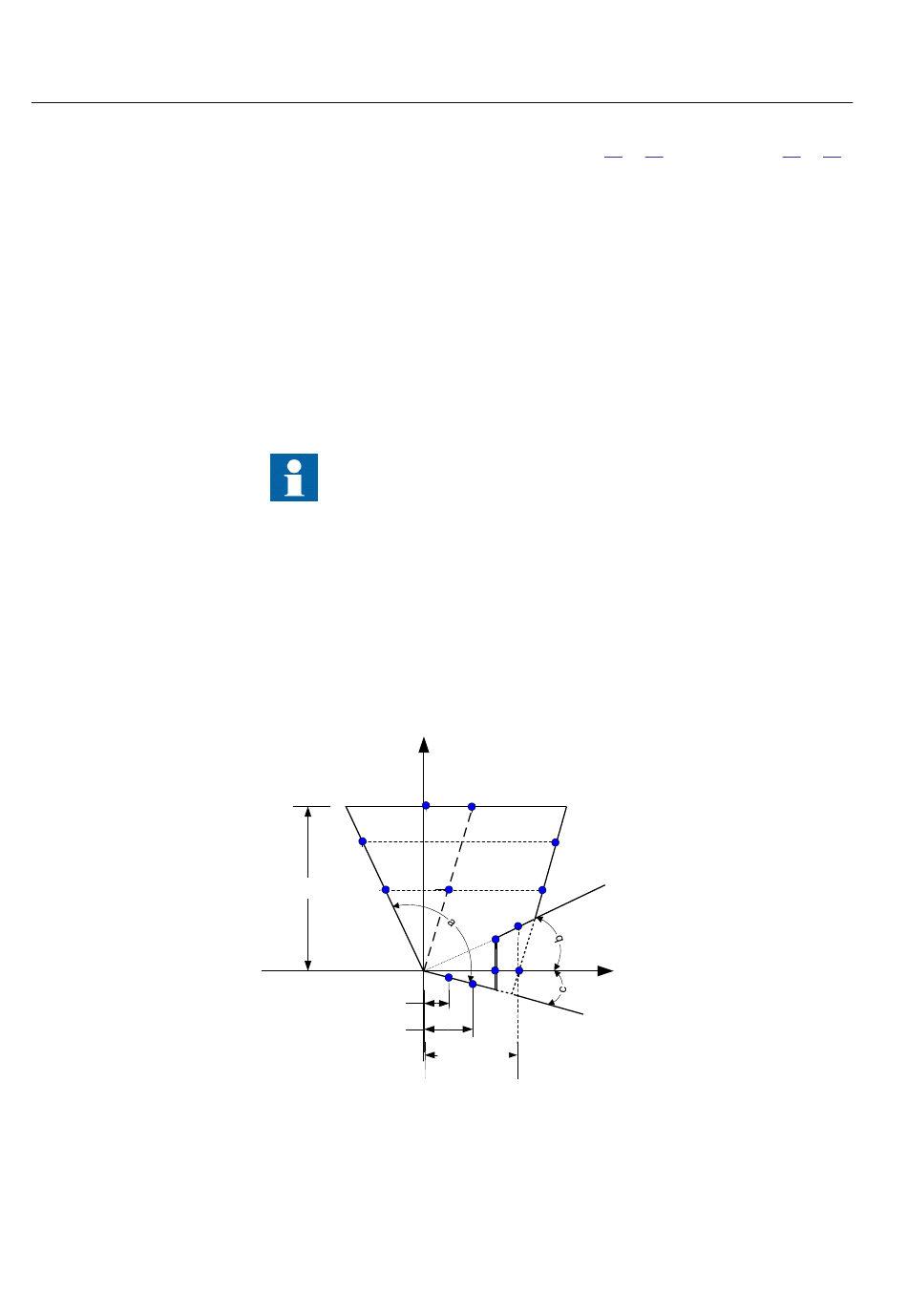

Figure 55:
Caractéristique de protection de distance avec les points d'essai
pour les mesures phase-phase
X
2
1
80%
3
50%
4
12
5
6
7
13
9
8
0.5 x RFPP
1MRK 505 224-UFR A
55
et
56
et aux tableaux
(Ω/
R
phase)
Manuel d'installation et de mise en service
21
et 22.
