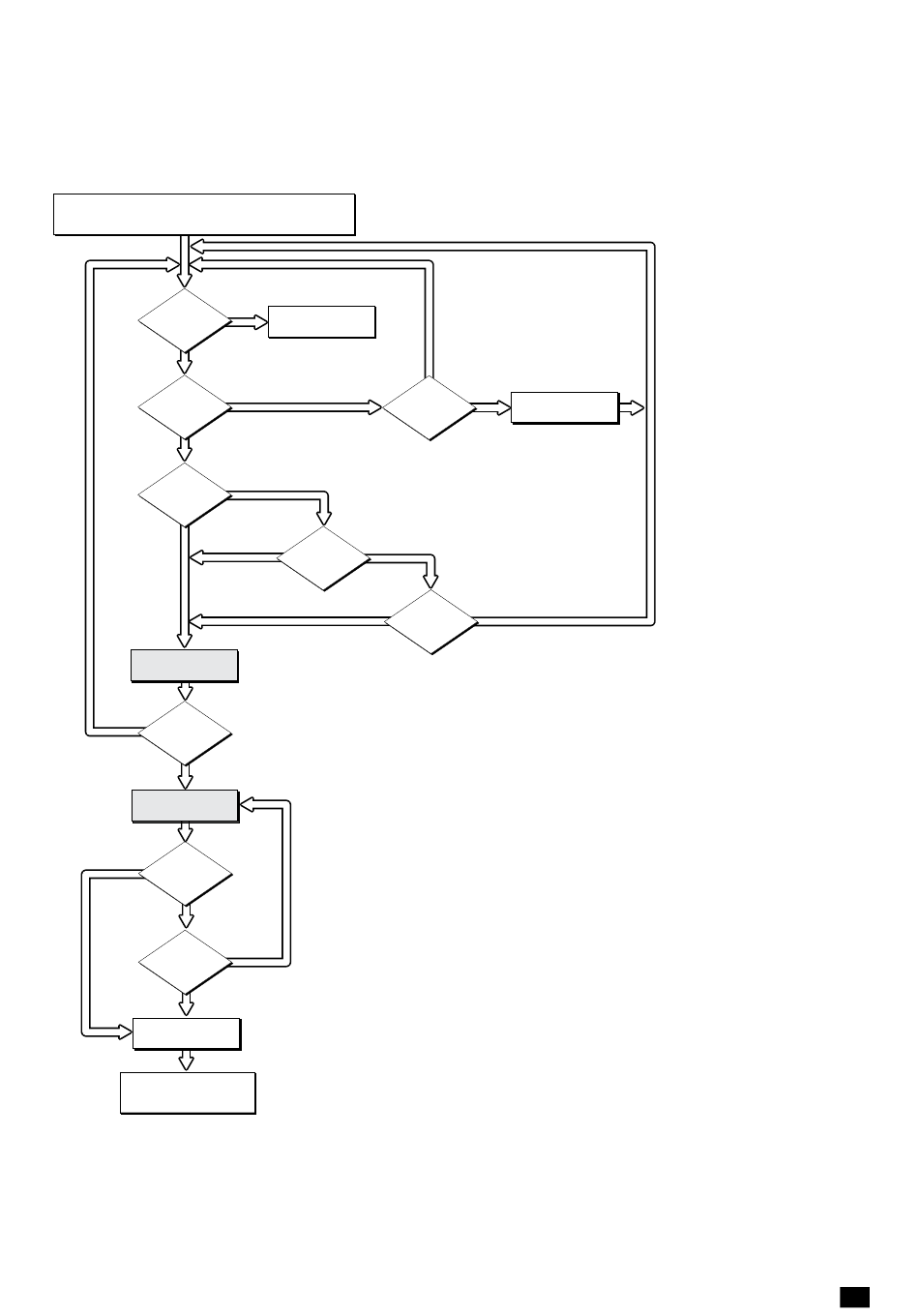

12.5. Séquence de retour de la source prioritaire en application M-G
Position stable en applications M-G
Configuration
• APP = M-G : Application Réseau - Groupe électrogène
• source prioritaire non disponible
• source de secours disponible (le groupe électrogène fonctionne)
• commutateur en position ii
source
prioritaire pré-
sente ?
oui
fin 1rt ?
oui
avec
confirmation
retransfert ?
non
transfert ii ––> 0
non
fin odt ?
oui
transfert 0 ––> i
non
source
de secours
présente ?
oui
fin 2ct ?
oui
arrêter le groupe élec-
trogène
• source prioritaire disponible
• groupe arrêté
• commutateur en position i
ATYS p - 542 001 D - SOCOMEC
non
perte du réseau
oui
non
oui
non
source oui
de secours
présente ?
oui
non
non
source
réglage 1rt = 3 s
de secours
présente ?
non
validation de
l'opérateur ?
FR 63
