fr | Installation du clavier IntuiKey

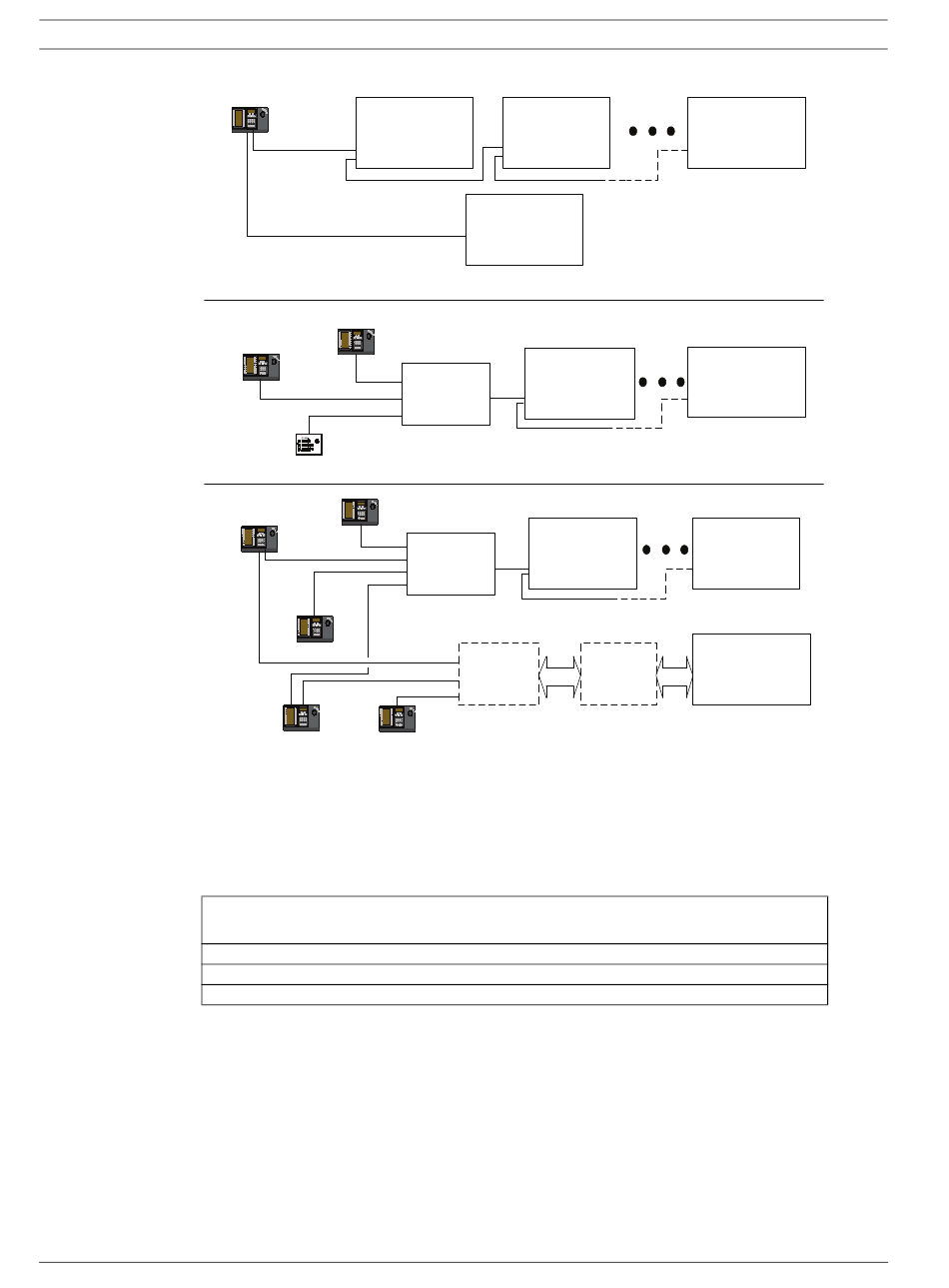

Figure 2 Configurations prises en charge pour les Divar (séries 1 et 2), les multiplexeurs System4 et les
matrices
Les connexions d'alimentation du système doivent également être étudiées. Selon la distance
entre le clavier et les périphériques commandés, il se peut qu'une alimentation extérieure
(homologuée Classe 2 ou équivalente) soit nécessaire, selon le tableau suivant :
Distance entre le clavier et le périphérique
commandé
Moins de 3,5 m
Entre 3,5 m et 30 m
Plus de 30 m
1. Les distances peuvent varier selon le nombre de claviers connectés.
3.1
Placement du clavier IntuiKey
Les afficheurs LCD des claviers IntuiKey sont lisibles sous toutes conditions hormis en plein
soleil. Disposez le clavier sur un plan horizontal avec un angle de visualisation optimal pour le
LCD compris entre 0 et 20 degrés par rapport à la verticale. Les contrastes d'affichage sont
gérés par le logiciel et doivent être réglés via le menu Commande clavier (comme décris dans
réglage du contraste). Un kit de montage en rack en option peut également être utilisé.
F.01U.115.020 | 1.92 | 2008.12
