Ambiance BTX 4100
Toegang tot de klemmenstrook:
Het deksel van de ketel verwijderen.
Het bedieningsbord omkantelen.
De aansluitingen uitvoeren volgens de schema's
fig. 10 en 11
De kabels (stroomvoeding, en circulatiepomp) langs de
draaddoorgangsgaten op het achterste van de ketel
binnen laten komen.
Aansluitklem brander (5 contacten)
•
Uurteller: klemmen 4 (B4), 1 (neutraal) en 3 (aarde).
Klemmenstrook (18 contakten)
Kring 1
•
Circulatiepomp verwarming: klemmen 7, 8 en 9.
•
Kamerthermostaat met werking op de circulatiepomp:
Klemmen 10 en 11. - Op voorhand de shunt (10-11)
verwijderen.
•
Kamerthermostaat met werking op de brander:
Klemmen 12 en 13. - Op voorhand de shunt (12-13)
verwijderen.
Kring 2
•
Circulatiepomp verwarming: klemmen 14, 15 en 16.
•
Kamerthermostaat met werking op de circulatiepomp:
Klemmen 17 en 18). - Op voorhand de shunt (17-18)
verwijderen.
•
Veiligheid te weinig water: klemmen 4 en 5. Op
voorhand de shunt (4-5) verwijderen.
•
Voedingskabel: klem 1 (blauw), 2 (Groen/geel) en 3
(rood).
L
Molveno Gottack
Co
Aa
A1
3
B1
B2
Ab
A2
4
Bc
B3
D3
Bd
B4
D4
ME
5
1
Aa
4
Co
Ab
10
11
Aansluitingsklemmen installateur, sanitair (4 polige)
Mannelijke aansluitklem (12 weg)
Vrouwelijke aansluitklem (12 weg)
Aansluitingsklemmen installateur (18 polige)
Klemmenstrook brander (5 contacten)
8
TCh, TSé
O
a
b
c
TMn
T.G
c
1
2
IMIT
c
1
2
JAEGER
1
2
4
TCh (35-90 °C)
c
TA1/Br
a
13
12
b
8
TMn (40 °C)
c
a
b
12

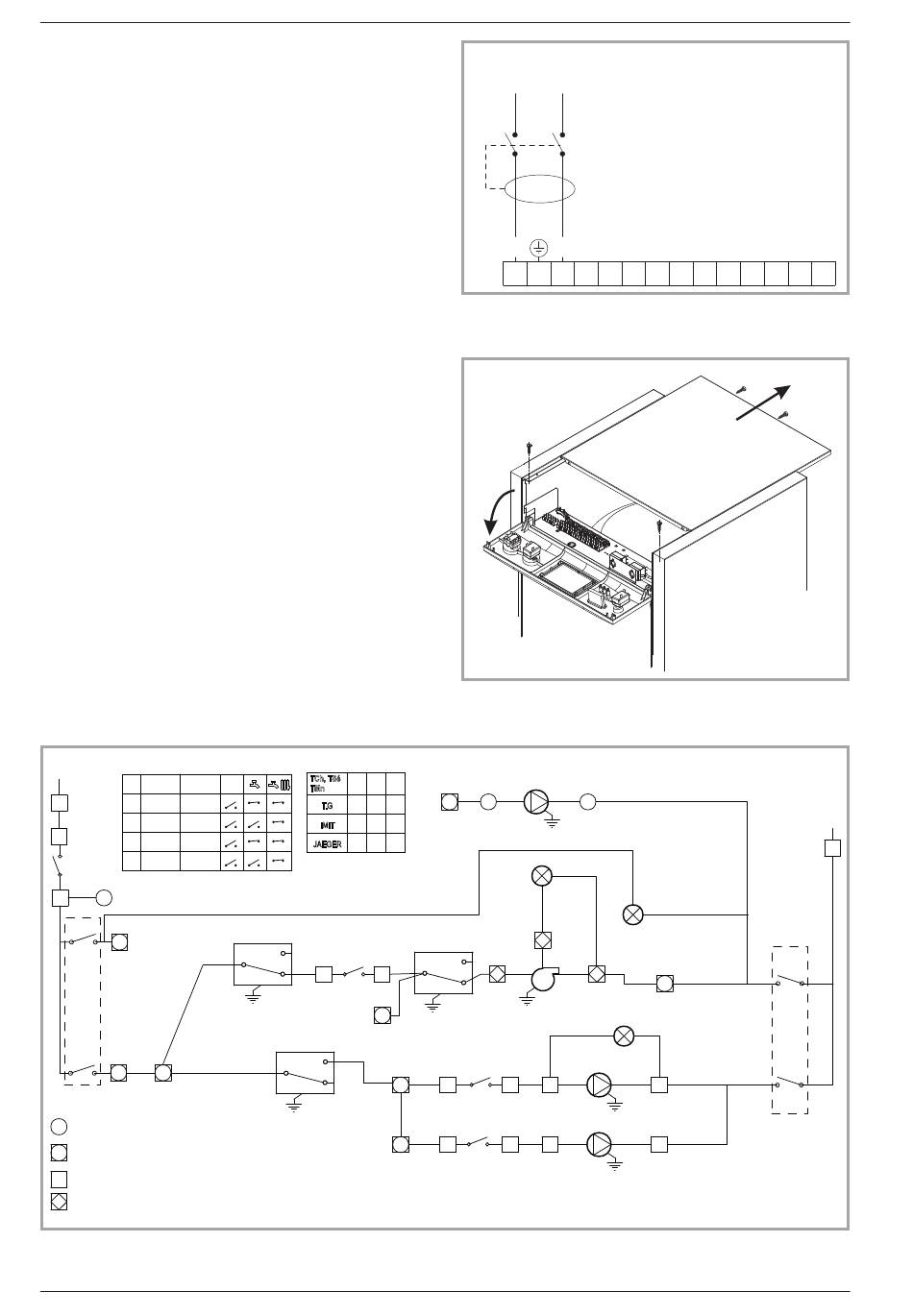

Figuur 10 - Principieel electrisch schema
230 V ~
Neutraal
Faze
L
N
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Figuur 8 - Differentiële bescherming
2
Figuur 9 - Toegang tot de klemmenstrook
CS
2
4
V-B
5
TSé (110 °C)
c
3
a
b
Br
TA1/C1
11
10
9
7
TA2/C2
18
17
16
Code 026 596 - 026 597
2
V-M
1
1
V-C1
CC1
7
CC2
14
Gebruiksaanwijzing "1236"
1
N
1
Bc
Co
Bd
