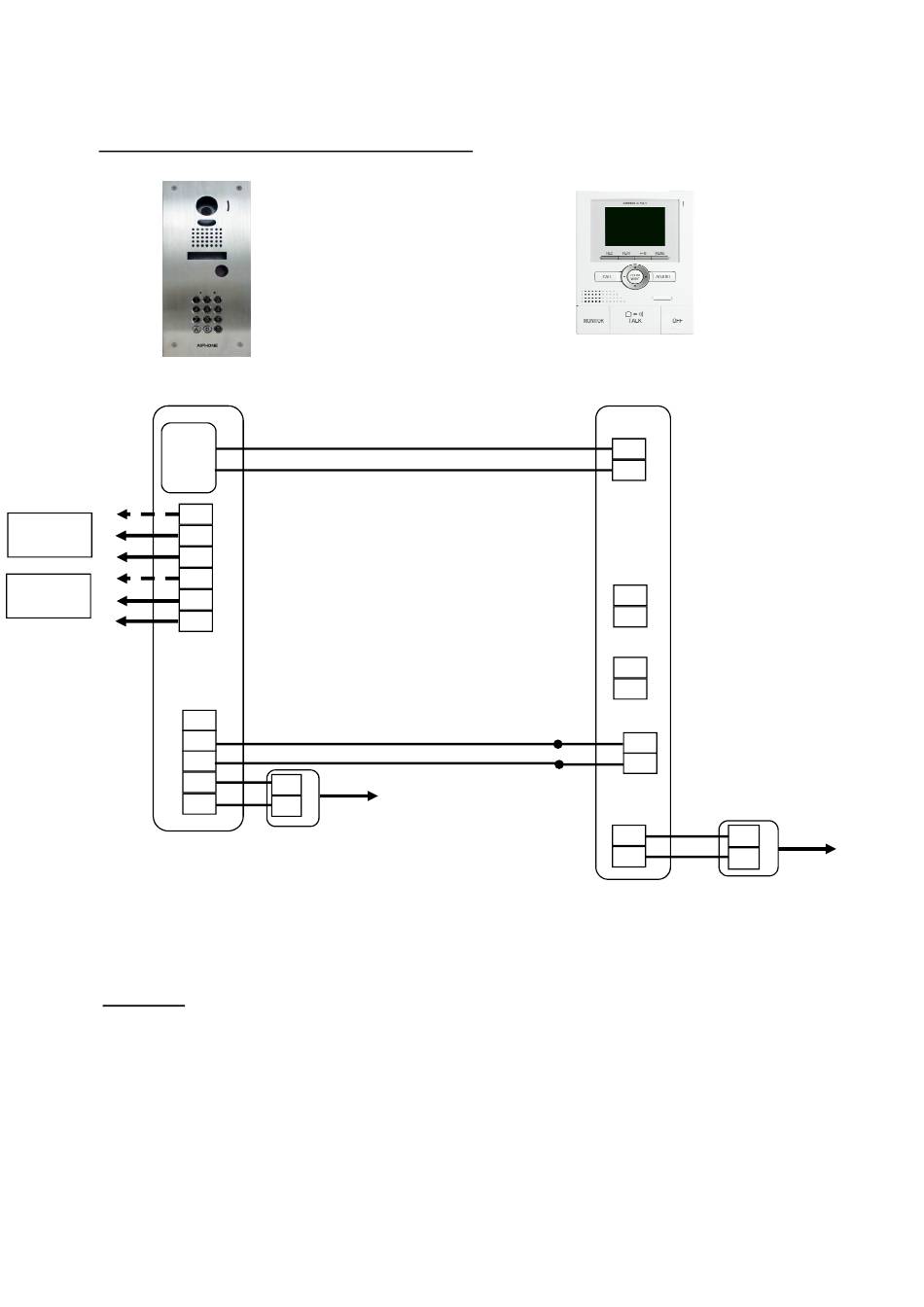

Raccordement du Kit JKS1AEDF avec KJKF
KJKF +JKDVF
A1
A2
NC1
Contact
C1
sec
NO1
NC2
Contact
C2
sec
NO2
T
PB1
C
V
V
Nota: Attention ,ne pas utiliser l'alimentation PS1820D pour alimenter votre
gâche ou votre ventouse.
Montage
Enlever la face inox de la platine JKDVF, positionner les 4 entretoises plastique sur
les goujons de votre KJKF.Mettre le module JKDVF contre la face inox de la platine,
et fixer le à l'aide des 4 écrous .
Pour le câblage de vos accessoires d'ouverture et les spécifications du clavier vous
reportez à la notice AC10U
12
12
Vers
230VCA
40781
JK1MED
DOOR1
A1
A2
SUB
B1
B2
CALL EXT
S
S
RELEASE
L
L
PS1820D
+
+
_
_
Imprimé à
Lisses-Evry
FRANCE
Vers
230VCA
