Guide de démarrage rapide
D103214X0FR

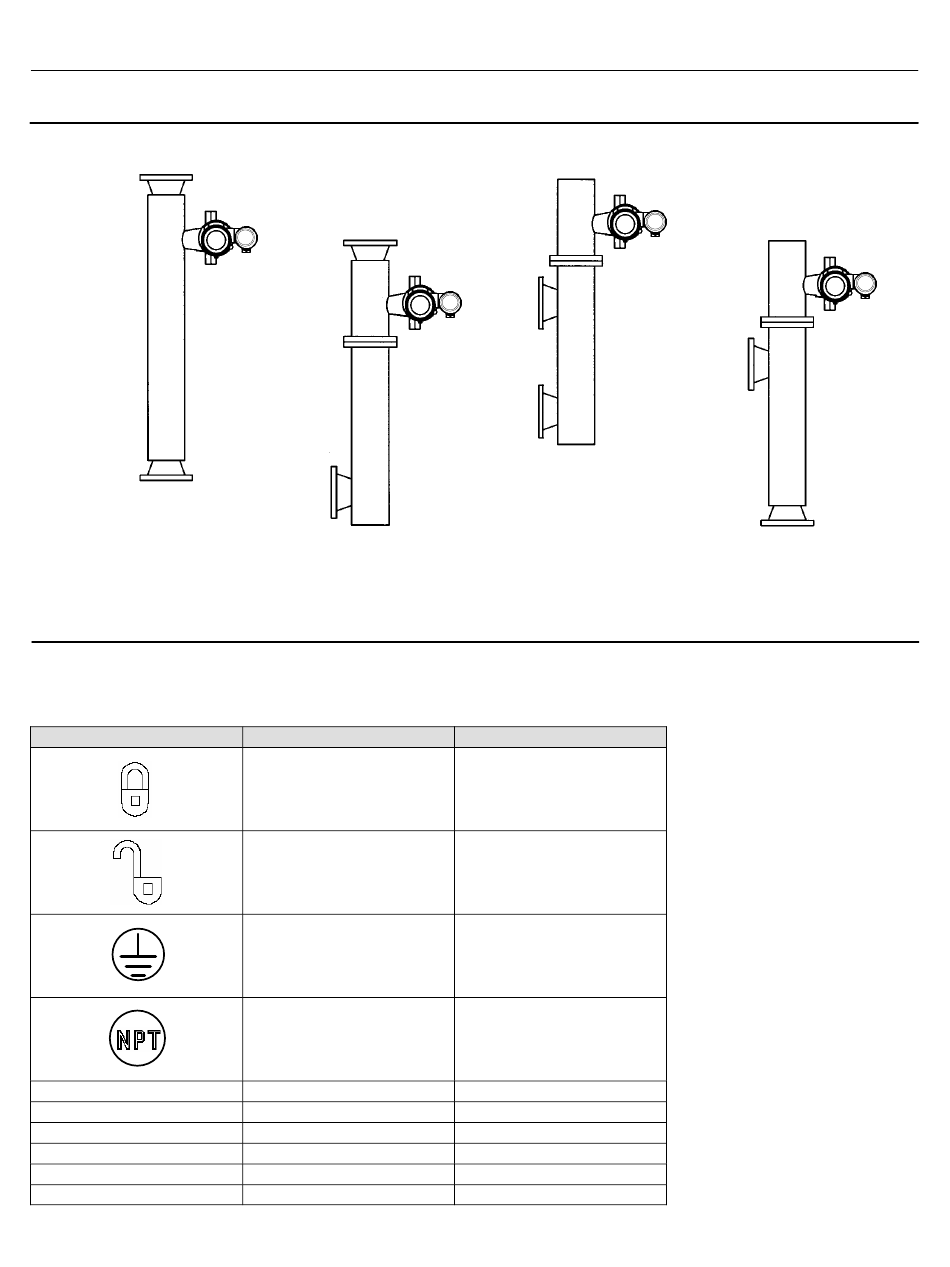

Figure 15. Numéros des modes de raccordement à égalisation
TYPE 1
RACCORDEMENTS AU SOMMET ET
PAR LE FOND, VISSÉS (S-1) OU À
BRIDES (F-1)
Pictogrammes apposés sur l'instrument
Pictogramme
T
+
_
RS
R1
R2
TYPE 2
RACCORDEMENTS AU SOMMET ET
LATÉRAL INFÉRIEUR, VISSÉS (S-2) OU À
BRIDES (F-2)
Description
Verrouillage du levier
Déverrouillage du levier
Terre
National Pipe Thread (NPT)
Test
Positif
Négatif
Connexion RTD
Connexion RTD 1
Connexion RTD 2
Contrôleur numérique de niveau DLC3010
TYPE 3
RACCORDEMENTS LATÉRAUX SUPÉRIEUR
ET INFÉRIEUR, VISSÉS (S-3) OU À BRIDES
(F-3)
Emplacement sur l'instrument
Poignée
Poignée
Logement de boîtier à bornes
Logement de boîtier à bornes
À l'intérieur du boîtier à bornes
À l'intérieur du boîtier à bornes
À l'intérieur du boîtier à bornes
À l'intérieur du boîtier à bornes
À l'intérieur du boîtier à bornes
À l'intérieur du boîtier à bornes
TYPE 4
RACCORDEMENTS LATÉRAL SUPÉRIEUR ET
PAR LE FOND, VISSÉS (S-4) OU À BRIDES
(F-4)
Juillet 2020
35
