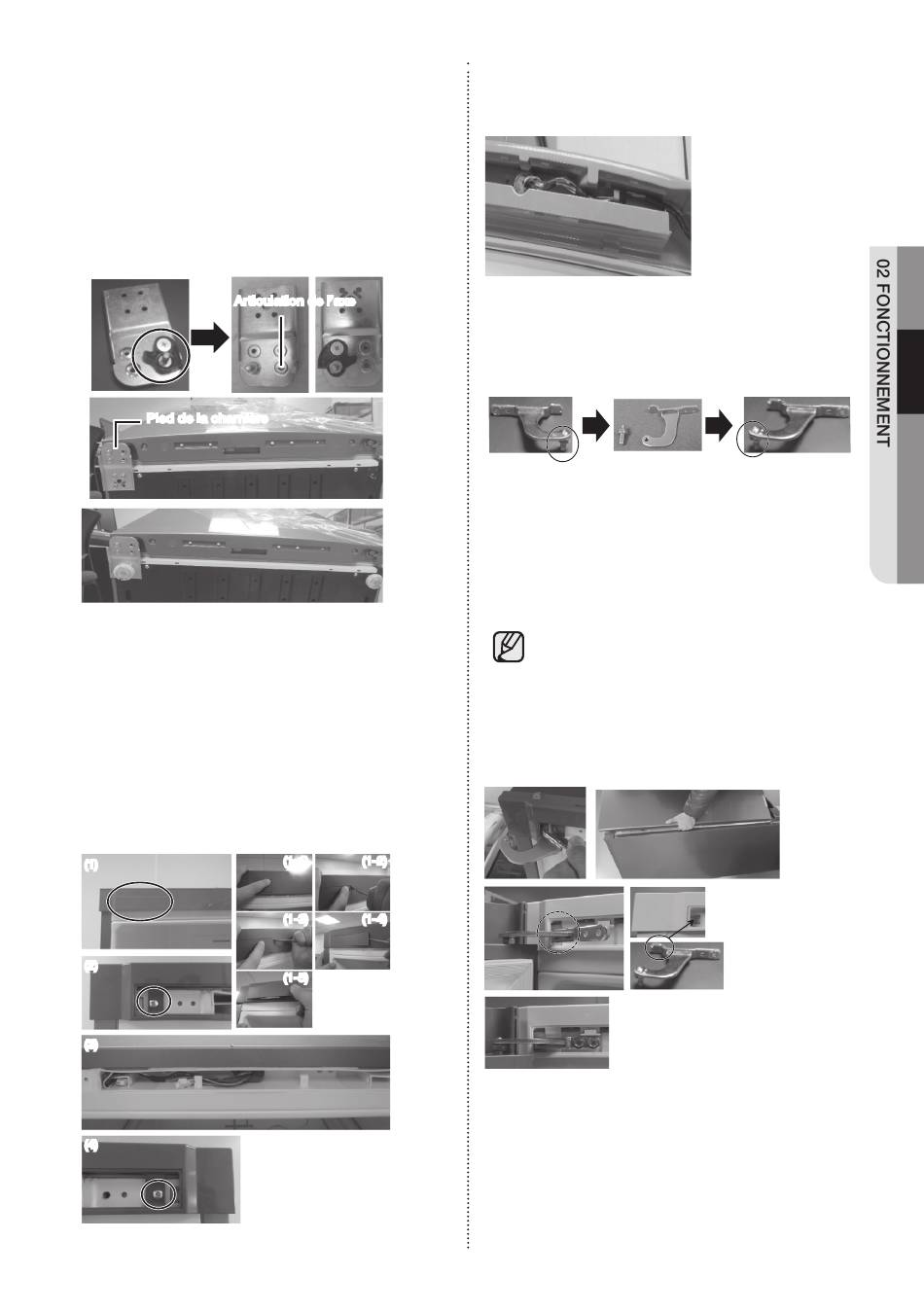

15. I nversez la position de la charnière inférieure et
du pied. (Droite -> gauche)
Assemblez la charnière inférieure après avoir
placé la porte du congélateur sur la charnière
centrale.
• Démontez le système de fermeture automatique du
guide et l'articulation de l'axe.
• Assemblez l'articulation de l'axe et le système de
fermeture automatique du guide comme indiqué sur
cette figure.
Articulation de l'axe
Pied de la charnière
16. P lacez la commande sur la protection à
l'extérieur de la commande sur le cache
comme indiqué sur la figure (1).
Retirez la vis et démontez la commande sur
le cache (2), retournez la direction du volet de
protection des câbles (3) sur le côté opposé
sur la porte du réfrigérateur (uniquement pour
les modèles avec affichage sur la porte).
Montez la commande sur le cache avec une
vis comme indiqué sur la figure (4).
(1)
(2)
(3)
(4)
(1-1)
(1-2)
(1-3)
(1-4)
(1-5)
17. R etournez la direction du volet de protection
des câbles sur le côté opposé comme indiqué
sur la figure.
18. U tilisez une clé de 11 mm pour séparer l'axe
de la charnière supérieure.
Retournez la charnière supérieure et remontez
l'axe de la charnière supérieure.
18-1.Utilisez une clé de 11 mm pour séparer
l'axe de la charnière supérieure et l'écrou.
Inclinez la charnière supérieure et
réinstaller l'axe de la charnière supérieure
ainsi que l'écrou. (Uniquement pour les
modèles RB33N*, RB34N*, RL33N*).
Serrez l'axe (et l'écrou) autant que
possible à l'aide d'une clé.
19. I nsérez la charnière supérieure pour
légèrement agrandir le trou, puis retirez la
charnière supérieure pour monter la porte du
réfrigérateur.
Étapes de montage
1. Montez la charnière supérieure sur la porte du
réfrigérateur.
2. Montez la charnière centrale sur la porte du
réfrigérateur.
3. Insérez la charnière supérieure sur le châssis.
4. Montez la vis.
fonctionnement _29
